Masa İskele ve Kalıp Altı Sistemi
Betonarme döşemelerde yüksek taşıma, kısa çevrim süresi.
- 25 sistem elemanı
- 72 ölçü seçeneği
- 150 × 120-200 cm Çerçeve
- Ø60 × 3-4 mm Boru
Masa İskele ve Kalıp Altı Sistemi hakkında

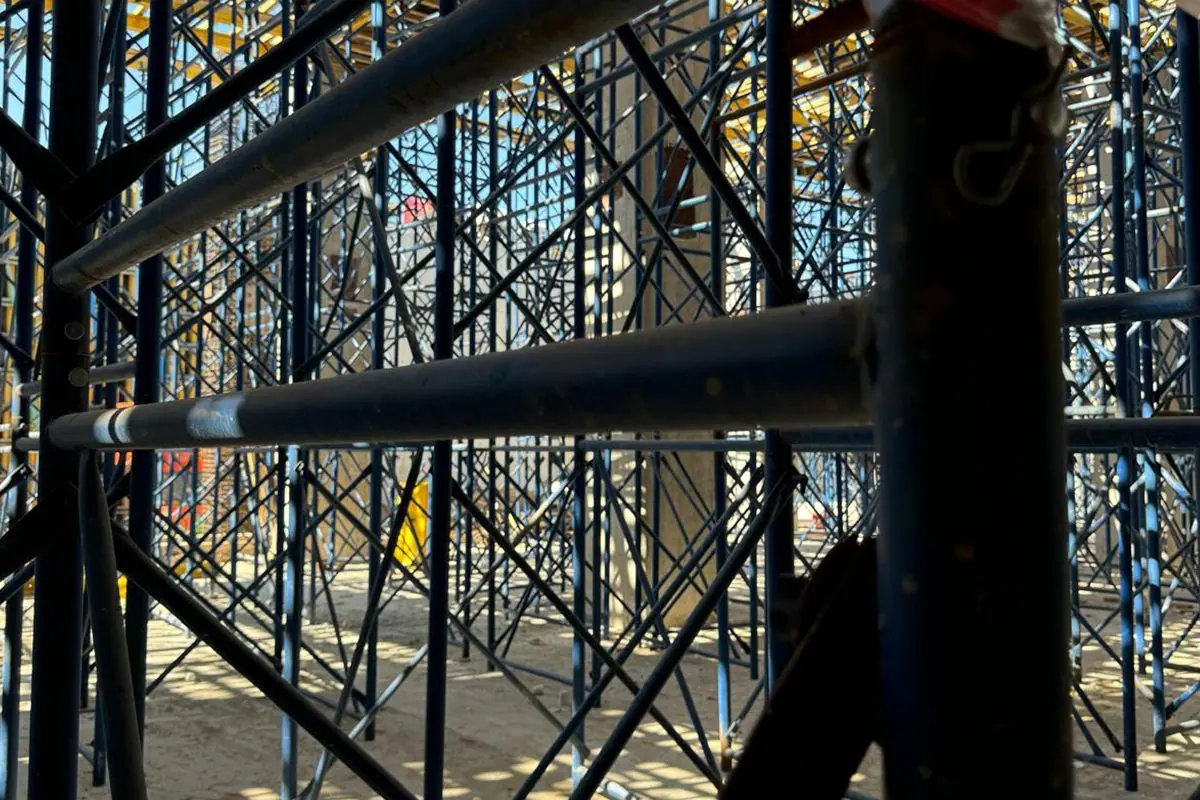

BLC Masa İskele ve Kalıp Altı Sistemi, betonarme döşeme ve kirişlerin dökümü sırasında kalıpları güvenle taşıyan geçici destek sistemidir. Yüksek taşıma kapasiteli çerçeveleri, ayarlanabilir alt ve üst ayar milleri ile farklı kat yüksekliklerine hızla uyarlanır; H20 ahşap kirişlerle birlikte düzgün ve güvenli bir kalıp yüzeyi oluşturur. Hızlı kurulum ve söküm, projelerde zaman ve maliyet kazancı sağlar.
Öne çıkan özellikler
- Ø60 mm, 3 mm / 4 mm et kalınlıklı çerçeveler
- Alt ve üst ayar milleriyle hassas kot ayarı
- H20 ahşap kiriş ile uyumlu dört yollu başlık
- Masa taşıma arabası ve çatalı ile hızlı çevrim
- Modüler çerçeve ölçüleri: 150×120 / 150 / 180 / 200
- Boyalı veya galvaniz kaplama seçeneği
Sistem elemanları
Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.
Çerçeve 150/120
150/120 … 150/120 · 19,5–22,6 kg

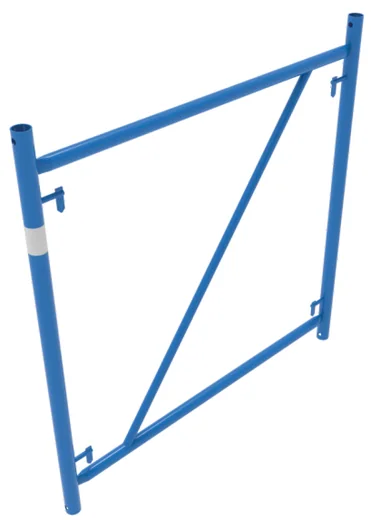

Çerçeve 150/150
150/150 … 150/150 · 22,1–26,1 kg

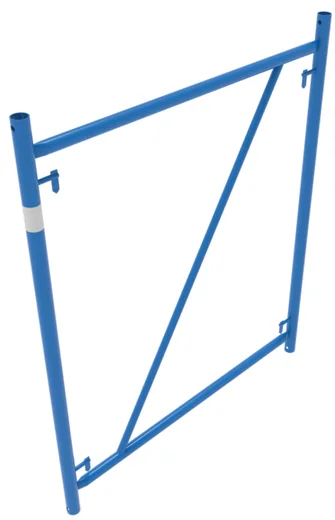

Çerçeve 150/180
150/180 … 150/180 · 24,8–29,5 kg

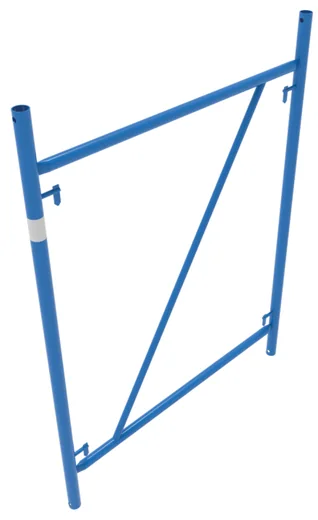

Çerçeve 150/200
150/200 … 150/200 · 26,4–31,7 kg

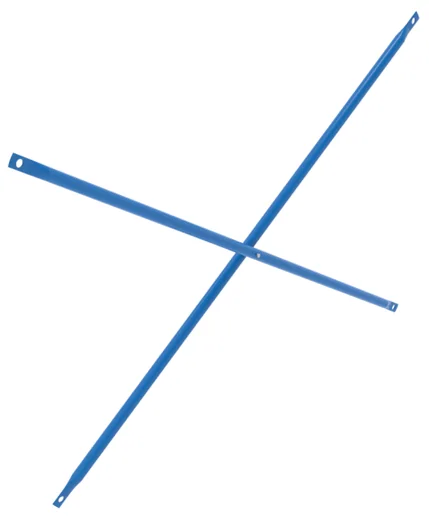

Çapraz
120/100 … 180-200/250 · 4–8,7 kg
Ayar Mili Ø48
80–120 cm · 3,7–5,8 kg
Alt Ayar Mili Ø48
80–120 cm · 4,75–7,7 kg

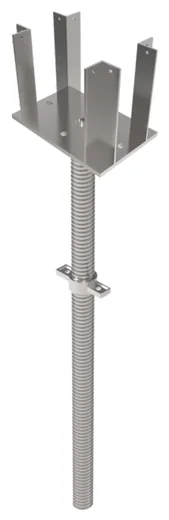

Ayar Mili DYB Ø48
80–120 cm · 9,1–11,3 kg

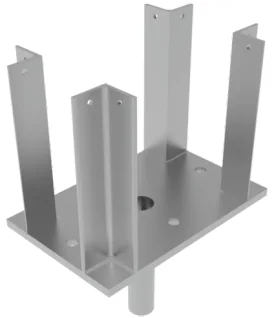

DYB Başlık (H20)
4,3 kg

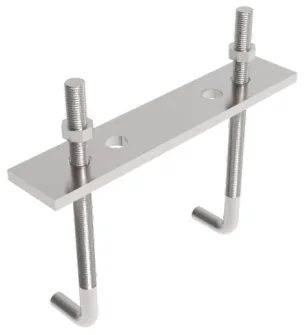

DYB-H20 Bağlama Elemanı
1,2 kg
Kiriş Bağlama Köşebenti
40 cm · 0,5 kg

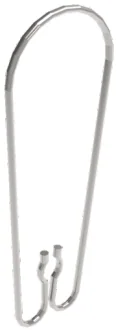

Ayar Mili Kancası
0,1 kg
İskele Ekleme Elemanı Ø60
0,5 kg
Pim ve Kopilya
10×65 … 16×80 · 0,06–0,15 kg

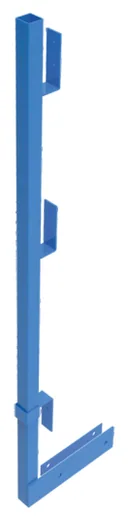

Masa Alın Korkuluğu
145 cm · 6,9 kg
Masa Alın Korkuluğu Sıkıştırmalı
145 cm · 7,2 kg

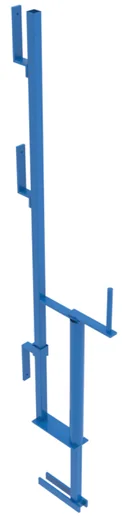

Sıkıştırmalı Döşeme Korkuluğu
145 cm · 8 kg

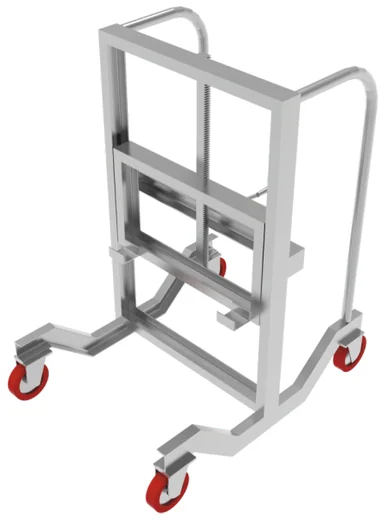

Masa Taşıma Arabası
162 kg

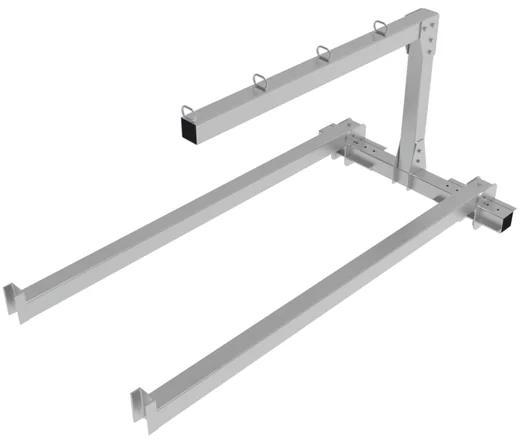

Masa Taşıma Çatalı
230 kg

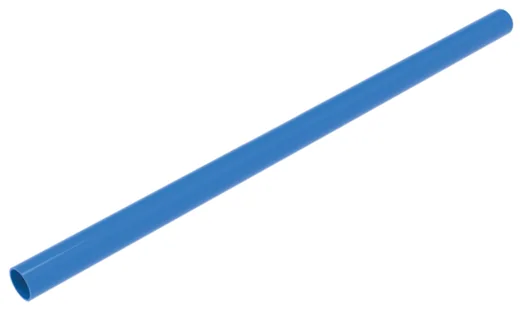

Boru Ø48×2,5
100–600 cm · 2,55–15,4 kg

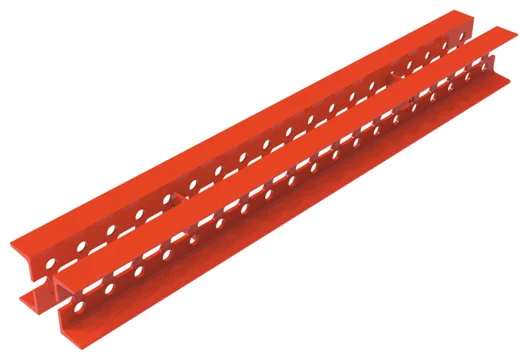

Üniversal Çelik Kuşak
70–595 cm · 17,5–148,75 kg

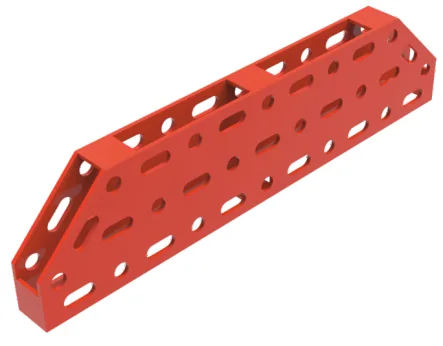

Üniversal Çelik Kuşak Birleştirme Elemanı
75 cm · 13 kg

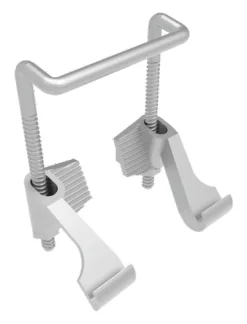

Üniversal Kuşak Kancası
1 kg

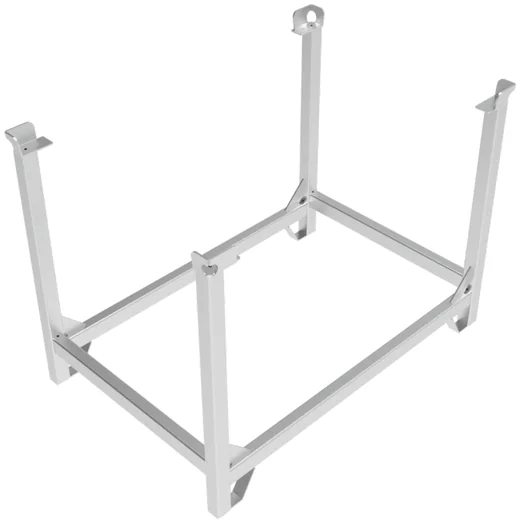

Açık Taşıma Sepeti
120×78×83 · 49 kg

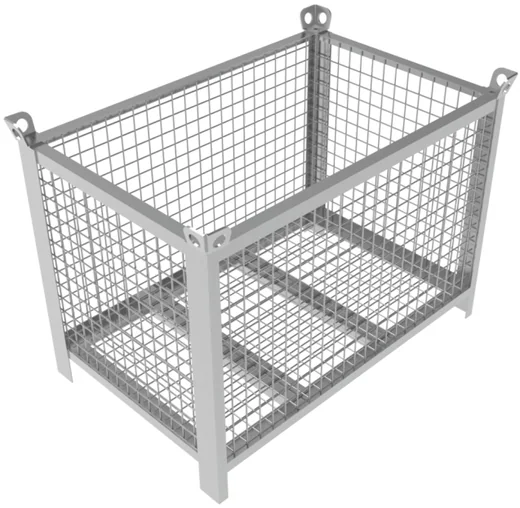

Çesanlı Taşıma Sepeti
120×78×83 · 70 kgKurulum aşamaları

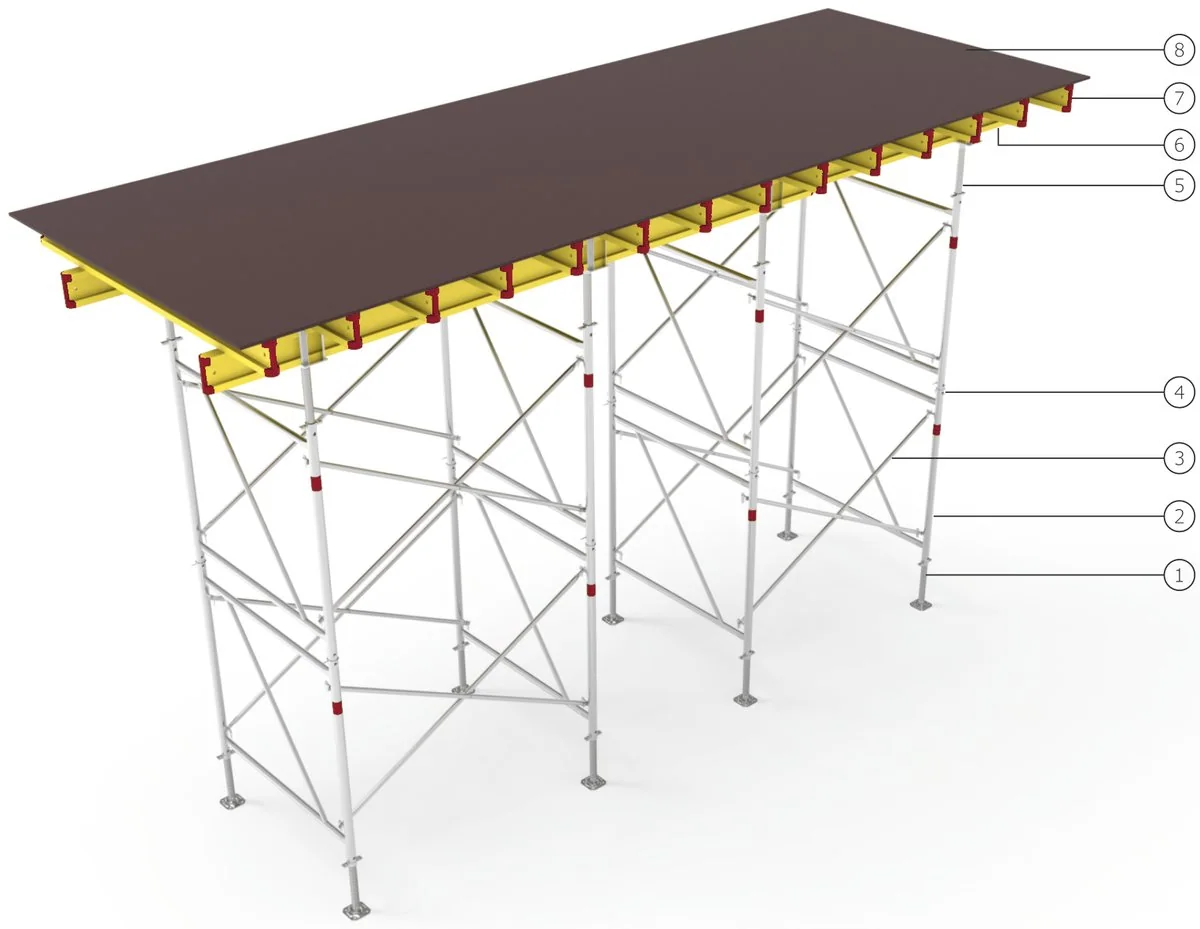

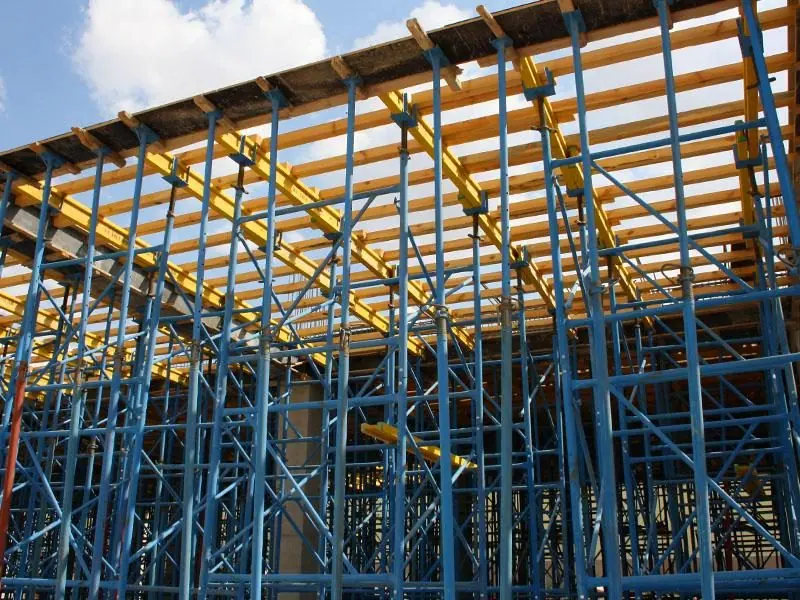

Genel görünüm
- Alt Ayar Mili Ø48
- Masa İskele Çerçevesi
- Çapraz
- İskele Ekleme Elemanı Ø60
- Ayar Mili DYB
- Ana Taşıyıcı - H20 Kiriş
- Tali Taşıyıcı - H20 Kiriş
- Plywood
- Kurulum projesine göre alt ayar millerinin yerleri ve yükseklikleri ayarlanır.
- İlk sıra çerçeveler alt ayar millerine takılır.
- Çapraz bağlantılar takılarak ilk sıra tamamlanır.
- İskele ekleme elemanları çerçevelere geçirilir.
- İkinci sıra çerçeveler yerleştirilir ve pim-kopilya ile birinci sıraya sabitlenir.
- İkinci sıranın çaprazları takılır.
- Proje yüksekliğine ulaşılana kadar işlem tekrarlanır.
- DYB ayar millerinin yükseklikleri projeye göre ayarlanır.
- Ana taşıyıcı H20 kirişler boy ve bindirme paylarına göre, ardından tali kirişler yerleştirilir.
- Plywood döşenerek kurulum tamamlanır.
Uygulama notları
- Çerçeve ve ayar mili yükleri döşeme kalınlığına göre statik hesapla kontrol edilmelidir.
- Ayar milleri en fazla proje uzunluğuna kadar açılmalıdır.
- Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
- Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
- Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
- Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
- Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
Masa İskele ve Kalıp Altı Sistemi kataloğu
Sistemin tanıtımı, tüm elemanların ölçü ve ağırlık tabloları, kurulum aşamaları ve teknik bilgiler tek PDF'te. Türkçe / İngilizce.
Kataloğu indir (PDF) · 4,3 MB Tüm kataloglarDöşeme ve kalıp altı uygulamaları · Masa iskele, kalıp altı ve teleskopik dikme
Merak edilenler

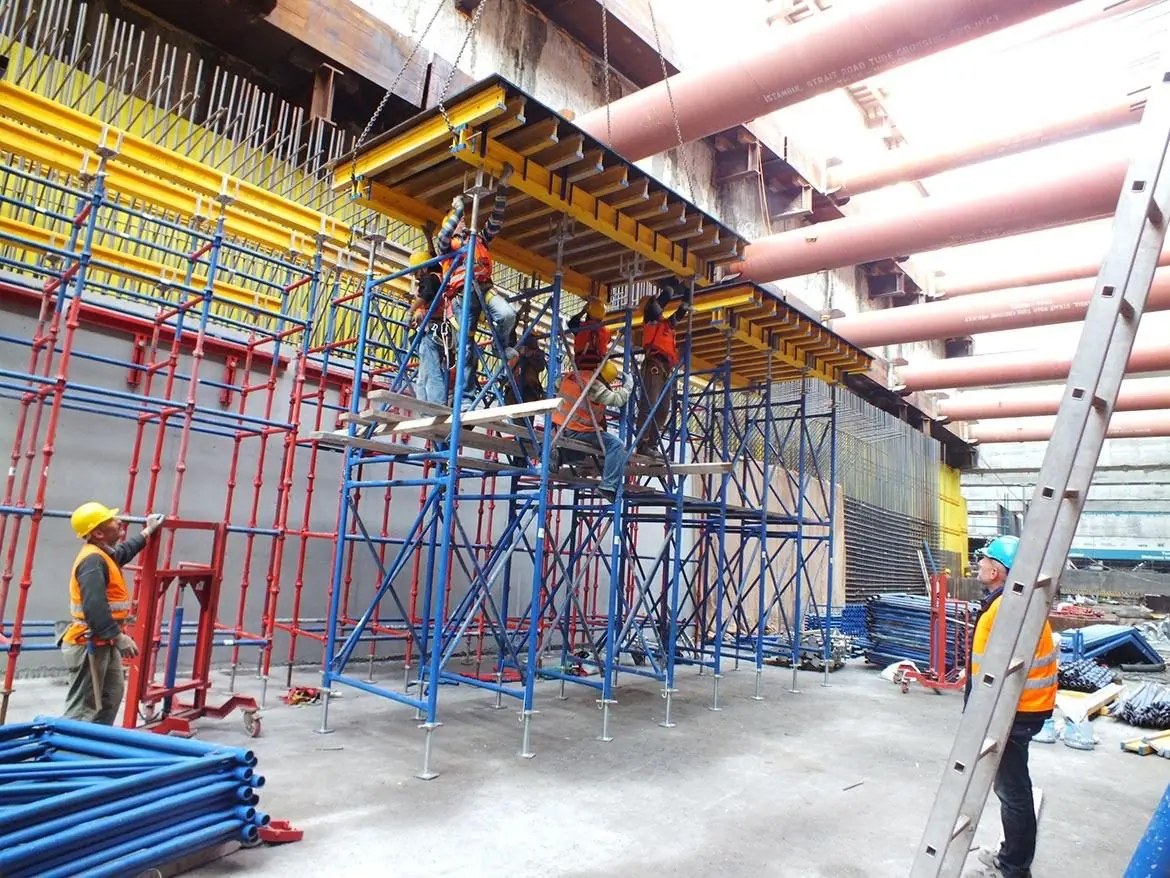

Masa iskele ile kalıp altı iskele farkı nedir?
Aynı çerçevelerle kurulurlar; masa iskele döküm sonrası demonte edilmeden vinç ve taşıma arabasıyla bir sonraki döşemeye taşınabildiği için işçilik ve zamandan tasarruf sağlar.
Hangi çerçeve ölçüleri var?
150 cm genişliğinde, 120 - 150 - 180 - 200 cm yüksekliğinde çerçeveler; Ø60 mm, 3 mm veya 4 mm et kalınlıklı.
