Malzeme Çıkartma Platformu
Katlardan malzeme indirip çıkarmak için konsol platform.
- 10 sistem elemanı
- 23 ölçü seçeneği
MTB
Malzeme Çıkartma Platformu hakkında
BLC Malzeme Çıkartma Platformu; döşemeye sabitlenen ana dikmeler ve kirişler üzerine kurulan, vinçle kalıp ve malzeme indirme-çıkarma işlerinde kullanılan konsol bir platformdur. Alın korkuluklarıyla güvenli çalışma alanı oluşturur.
Öne çıkan özellikler
- Döşemeye sabitlenen ana dikmeler
- 600 cm ana kiriş
- Ahşap platform ve alın korkulukları
Malzeme Çıkartma Platformu
Sistem elemanları
Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.
Platform Ana Dikme
200–350 cm · 54–72 kg

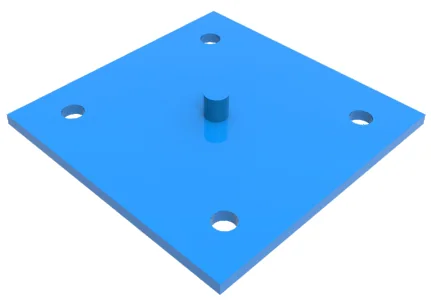

Ana Dikme Tabanı
1,7 kg

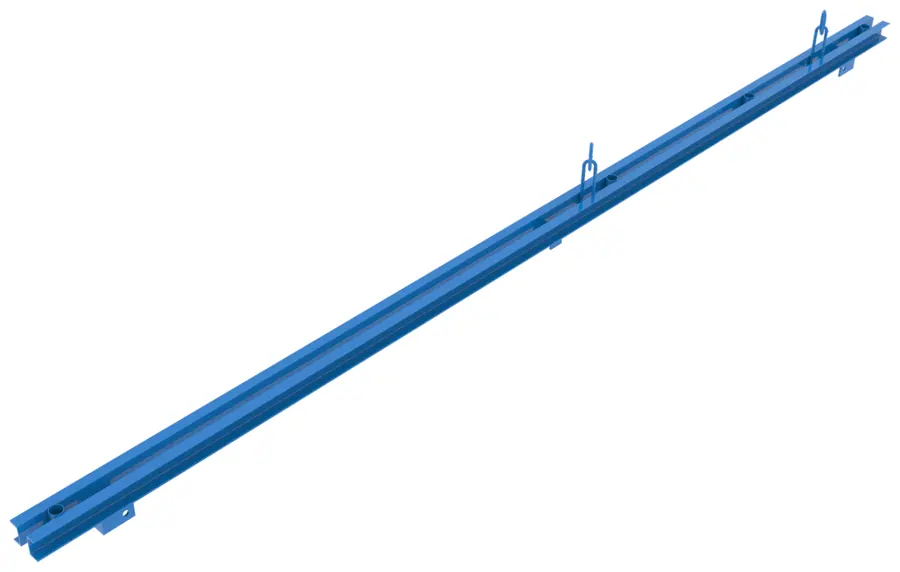

Platform Ana Kirişi
600 cm · 140 kg

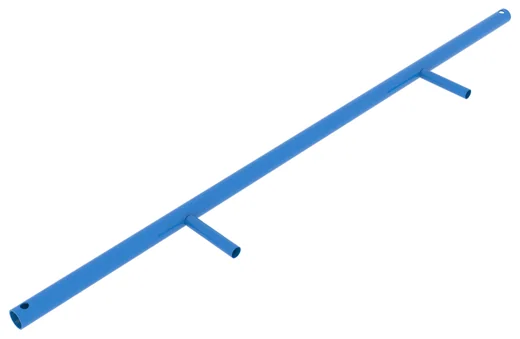

Platform Gergi Kolu
300–395 cm · 25,1–31,9 kg

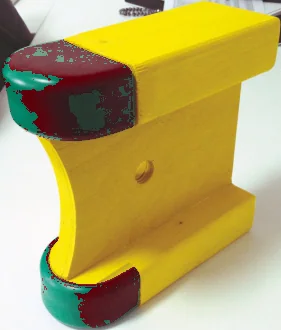

H20 Ahşap Kiriş
290–450 cm · 13–20,3 kg

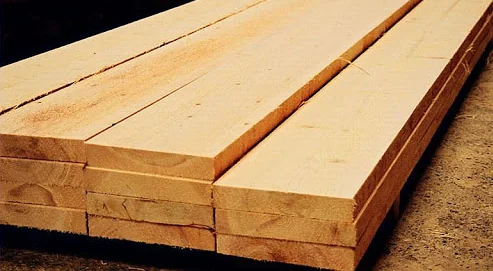

Platform Ahşap Kalas
5×20×300 … 5×15×400 · 12–16 kg
Alt Ayar Mili Ø48 + Somun
100 cm · 6,7 kg

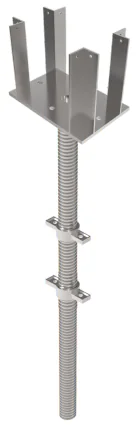

Ayar Mili DYB Ø48 + Somun
100 cm · 10,2 kg
DYB - H20 Bağlama Elemanı
1,2 kg

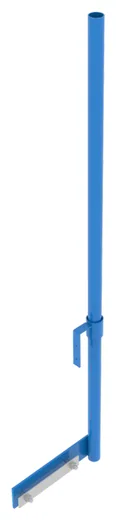

Platform Alın Korkuluğu
145–170 cm · 6,9–7,7 kg
Malzeme Çıkartma Platformu
Kurulum aşamaları

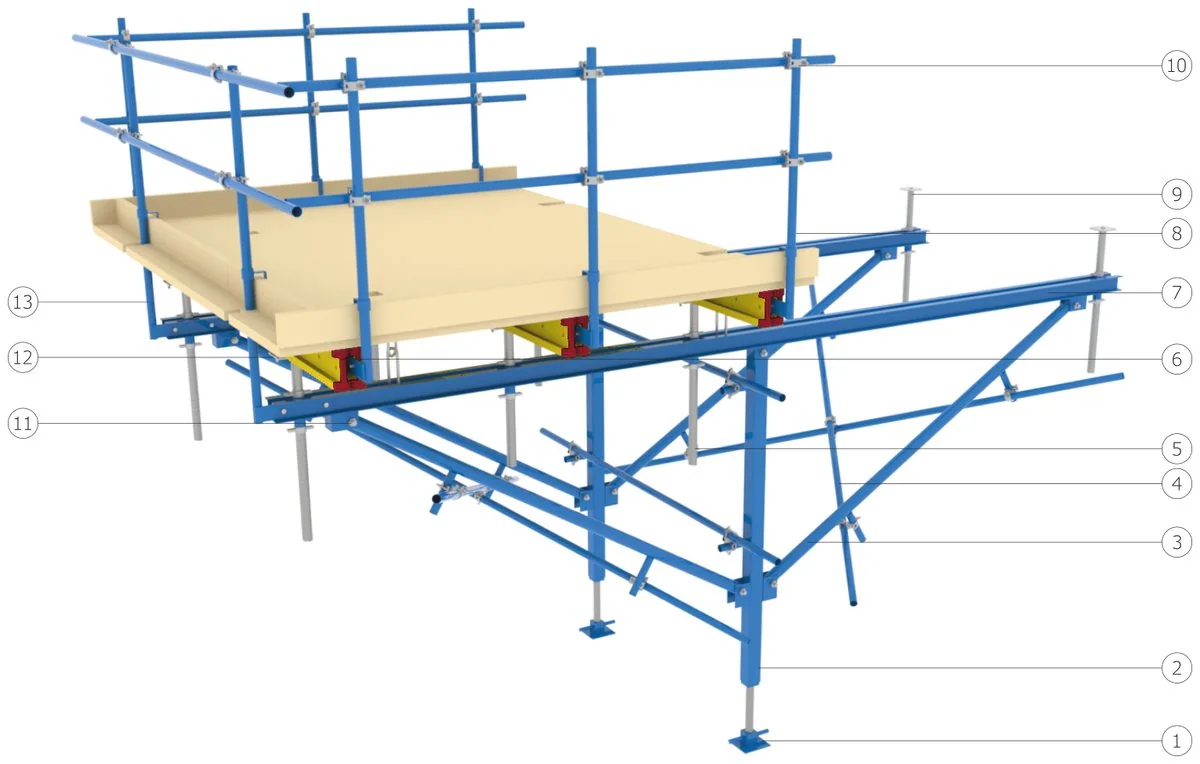

Genel görünüm
- Ana Dikme Tabanı
- Ana Dikme
- Gergi Kolu
- Boru Ø48×3,0
- Ayar Mili DYB Ø48
- H20 Ahşap Kiriş
- Ana Kiriş
- Alın Korkuluğu 145
- Alt Ayar Mili Ø48
- Hareketli Kelepçe
- Cıvata Somun 27×150
- DYB - H20 Bağlama Elemanı
- Alın Korkuluğu 170

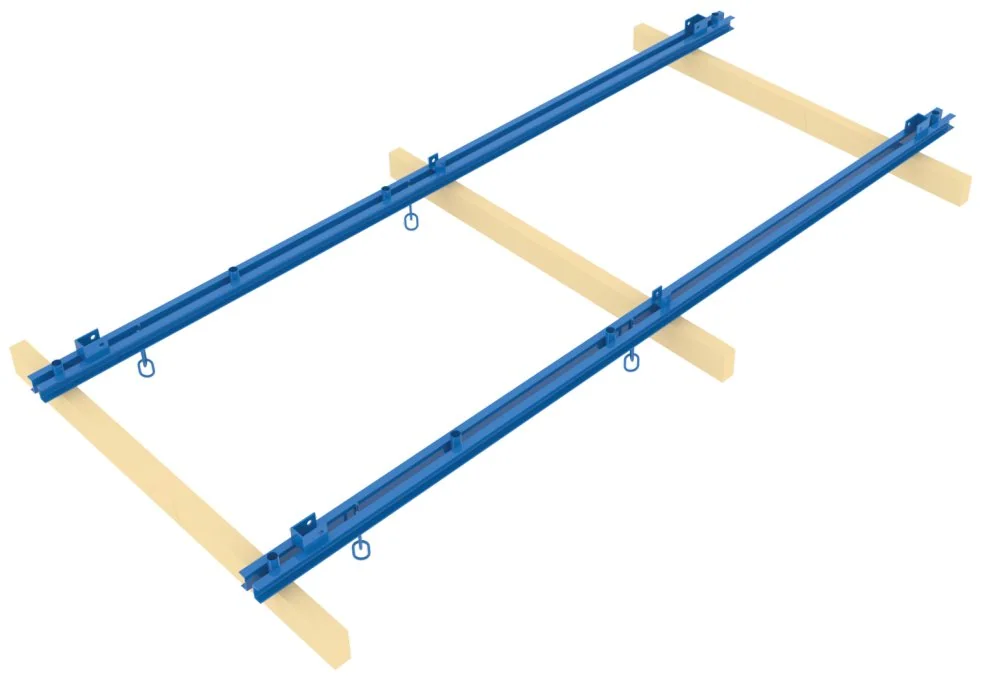

- Ana kirişler merkezden merkeze 200 cm aralıkla yerleştirilir.

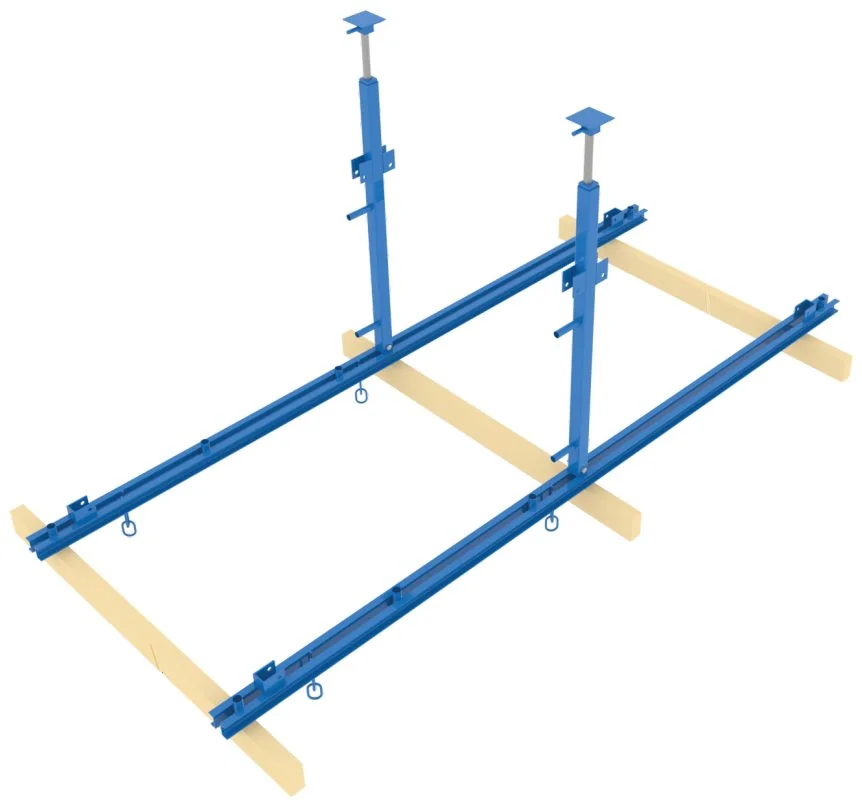

- Ana dikmeler ana kirişlere 27×150 cıvata-somunla bağlanır.
- Ana dikmeler 3 m boru ve kelepçelerle birbirine bağlanır.

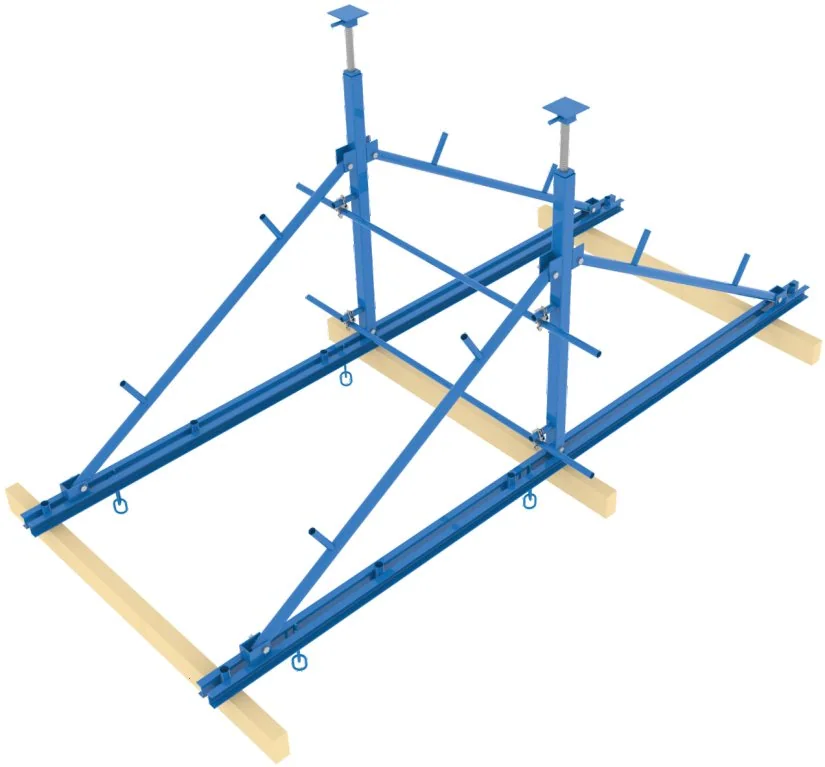

- Gergi kolları ana dikme ve kirişlere 27×150 cıvata-somunla bağlanır.

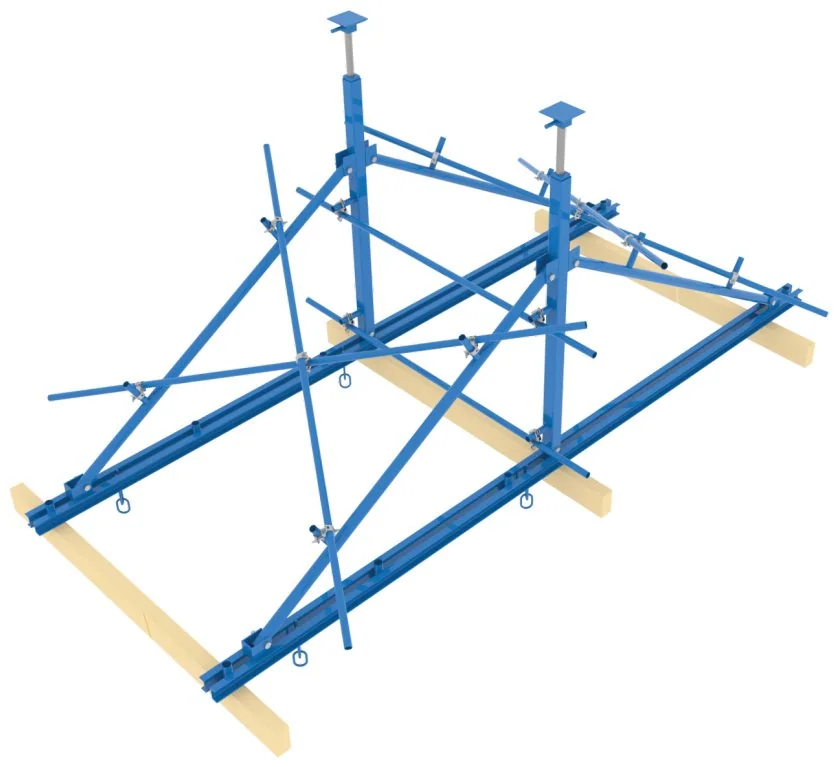

- Gergi kolları 4 m boru ve kelepçelerle birbirine bağlanır.

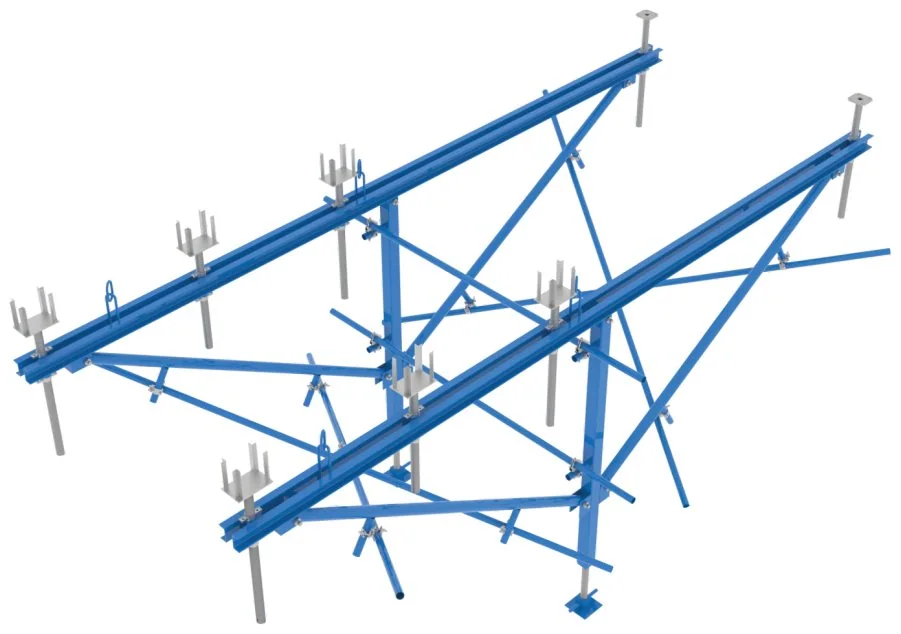

- Sistem 180° çevrilir ve ayar milleri takılır.

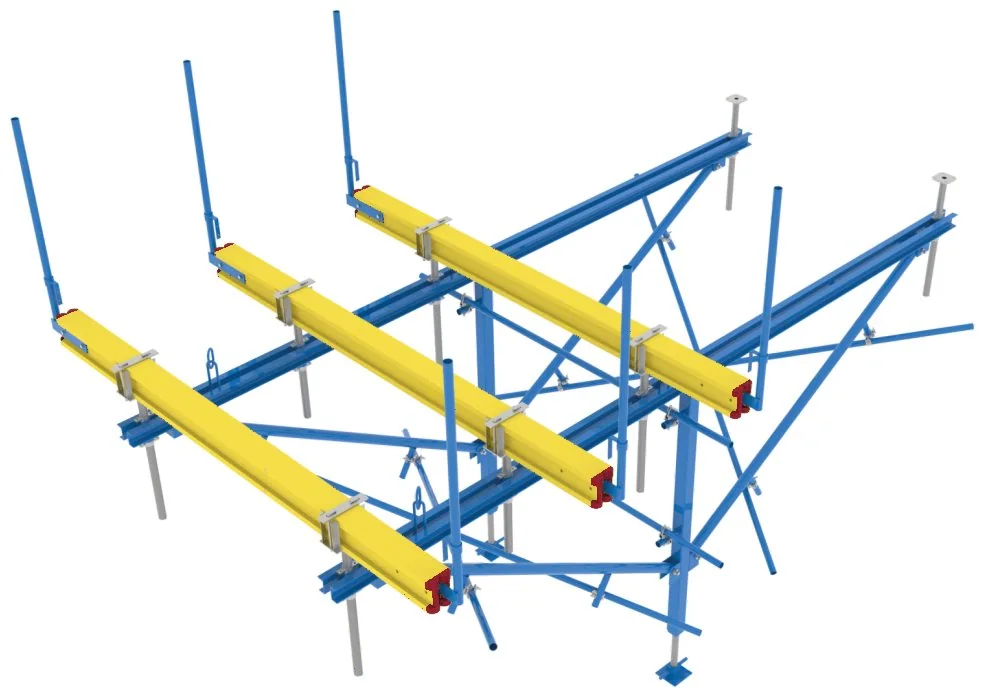

- H20 kirişler ve 145 alın korkulukları takılır.

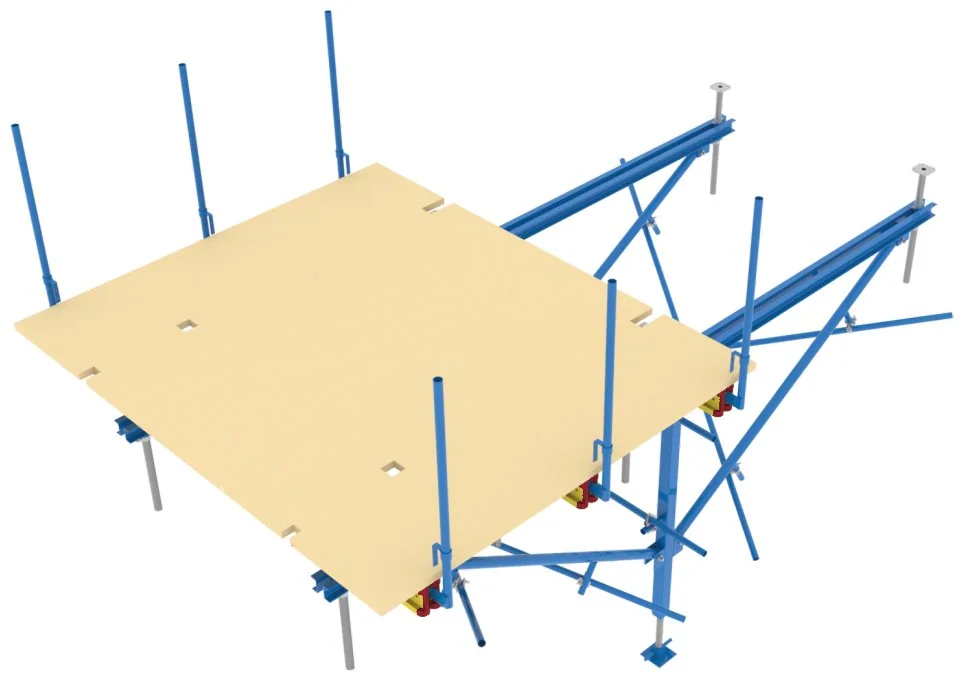

- 5×20×300 cm ahşap kalaslar H20 kirişlere sabitlenir.

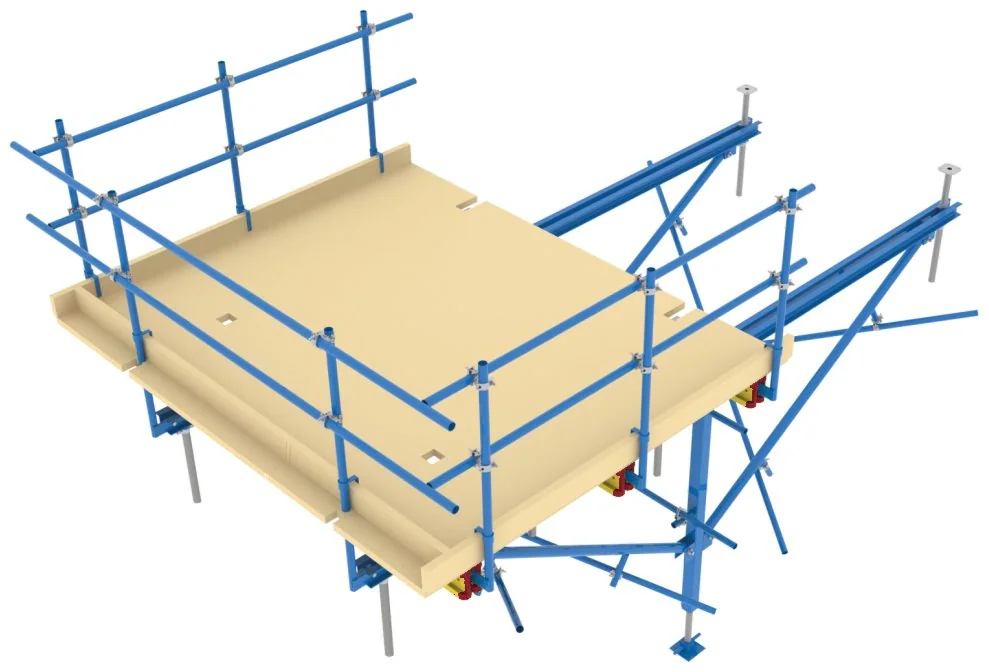

- 170 alın korkuluğu, topukluklar ve korkuluk boruları takılır.

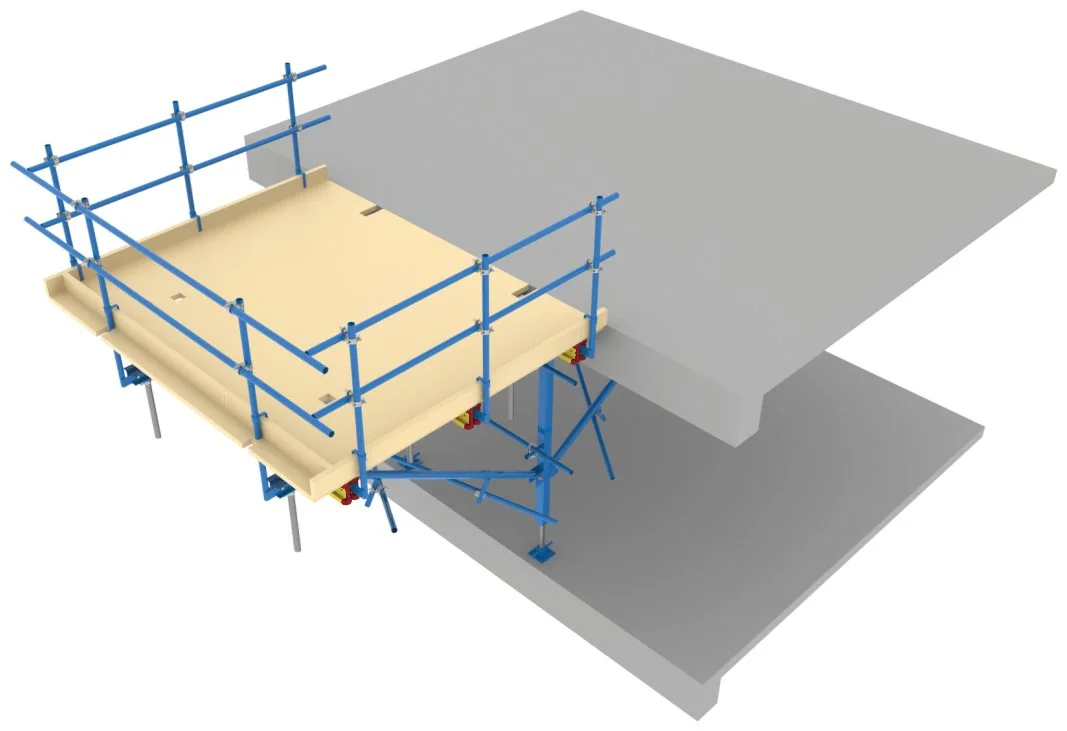

- Platform vinçle kullanılacağı kata taşınır ve ankraj vidalarıyla sabitlenir.
Uygulama notları
- Taşıma öncesi platform boşaltılır; vinç ana kiriş üzerindeki dört taşıma noktasından bağlanır.
- Taban plakası ve arka ayar mili vidaları sökülür, ana kiriş ve ayar milleri gevşetilerek platform deplase edilir.
- Yük platform üzerine dengeli dağıtılmalı, malzeme üst üste ya da tek tarafa yığılmamalıdır.
- Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
- Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
- Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
- Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
- Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
Kataloglar
Malzeme Çıkartma Platformu kataloğu
Sistemin tanıtımı, tüm elemanların ölçü ve ağırlık tabloları, kurulum aşamaları ve teknik bilgiler tek PDF'te. Türkçe / İngilizce.
Kataloğu indir (PDF) · 4,4 MB Tüm kataloglar
