KALIP VE TAŞIYICI SİSTEMLER
Teleskopik Dikme Direk Sistemi
EN 1065'e uygun, ayarlanabilir döşeme dikmeleri.
- 6 sistem elemanı
- 18 ölçü seçeneği
- EN 1065 Standart
- 300-500 cm Boy
STS
Teleskopik Dikme Direk Sistemi hakkında
BLC Teleskopik Dikme Direk Sistemi, döşeme kalıplarının altında kullanılan, yüksekliği ayarlanabilen çelik dikmelerden oluşur. EN 1065 A ve B sınıfı dikmeler, üç ayaklı sehpa ve dört yollu başlık ile birlikte hızlı ve güvenli bir döşeme altı destek sistemi oluşturur.
Öne çıkan özellikler
- EN 1065 A ve B sınıfı dikmeler
- 3,00 m - 5,00 m arası ayarlanabilir boylar
- Üç ayaklı sehpa ile kolay kurulum
- H20 kirişe uygun dört yollu başlık
Teleskopik Dikme Direk Sistemi
Sistem elemanları
Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.
Teleskopik Dikme EN 1065 A Sınıfı
300–400 cm · 12,2–15,2 kg
Teleskopik Dikme EN 1065 B Sınıfı
300–500 cm · 12,9–19,2 kg

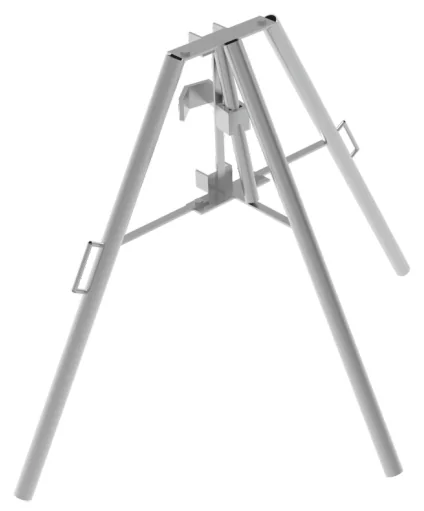

Üç Ayaklı Sehpa
10,3 kg

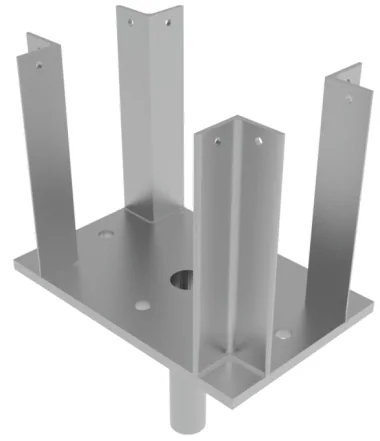

Dört Yollu Başlık (H20)
3 kg
Teleskopik Dikme EN 1065 A Sınıfı (Boyalı)
300–400 cm · 12,2–15,2 kg
Teleskopik Dikme EN 1065 B Sınıfı (Boyalı)
300–500 cm · 12,9–19,2 kg
Teleskopik Dikme Direk Sistemi
Kurulum aşamaları

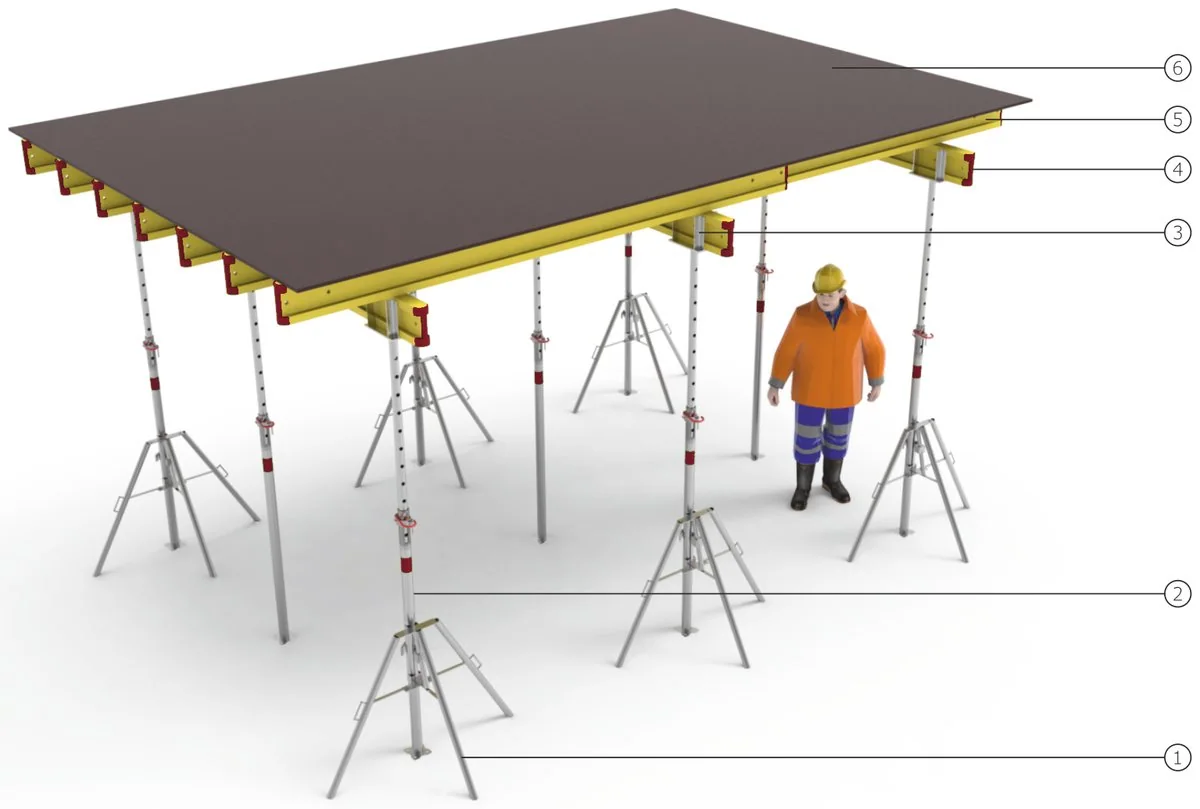

Genel görünüm
- Üç Ayak Sehpa
- Teleskopik Dikme
- Dört Yollu Başlık (DYB)
- Ana Taşıyıcı - H20 Kiriş
- Tali Taşıyıcı - H20 Kiriş
- Plywood
- Üç ayak sehpalar projedeki ölçülere göre yerleştirilir.
- Teleskopik dikmeler sehpalara takılır.
- Dört yollu başlıklar dikmelere geçirilir.
- Dikmeler proje yüksekliğine ayarlanır (kaba ayar pimle, ince ayar somunla).
- Ana taşıyıcı H20 kirişler bindirme paylarına dikkat edilerek yerleştirilir.
- Tali kirişler projede belirtilen aralıklarla dizilir.
- Ana kirişlerin altına projeye göre ara dikmeler eklenir.
- Plywood döşenerek kurulum tamamlanır.
Uygulama notları
- EN 1065 sınıfı ve izin verilen yük, dikmenin açıldığı boya göre seçilmelidir.
- Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
- Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
- Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
- Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
- Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
Kataloglar
Teleskopik Dikme Direk Sistemi kataloğu
Sistemin tanıtımı, tüm elemanların ölçü ve ağırlık tabloları, kurulum aşamaları ve teknik bilgiler tek PDF'te. Türkçe / İngilizce.
Kataloğu indir (PDF) · 4,0 MB Tüm kataloglar
