Güvenlik Ağı Konsolu

Katlar arasında düşmeye ve malzeme düşmesine karşı ağ sistemi.

10 sistem elemanı
20 ölçü seçeneği

SNC

Güvenlik Ağı Konsolu hakkında

BLC Güvenlik Ağı Konsolu; yapı cephesine sabitlenen ana dikmeler, gergi kolları ve güvenlik ağlarından oluşur. Kaba inşaat sırasında katlar arasında çalışanları ve aşağıdan geçenleri düşme ve düşen malzemeye karşı korur.

Öne çıkan özellikler

450 / 600 cm ana dikmeler
6 mm güvenlik ağı ve 2 mm malzeme örtüsü

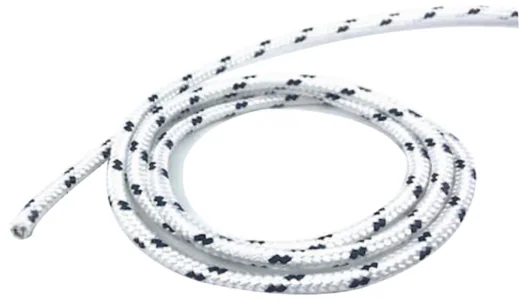

Karabina ve halat ile hızlı bağlantı

Güvenlik Ağı Konsolu

Sistem elemanları

Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.

Güvenlik Ağı Konsolu

Kurulum aşamaları

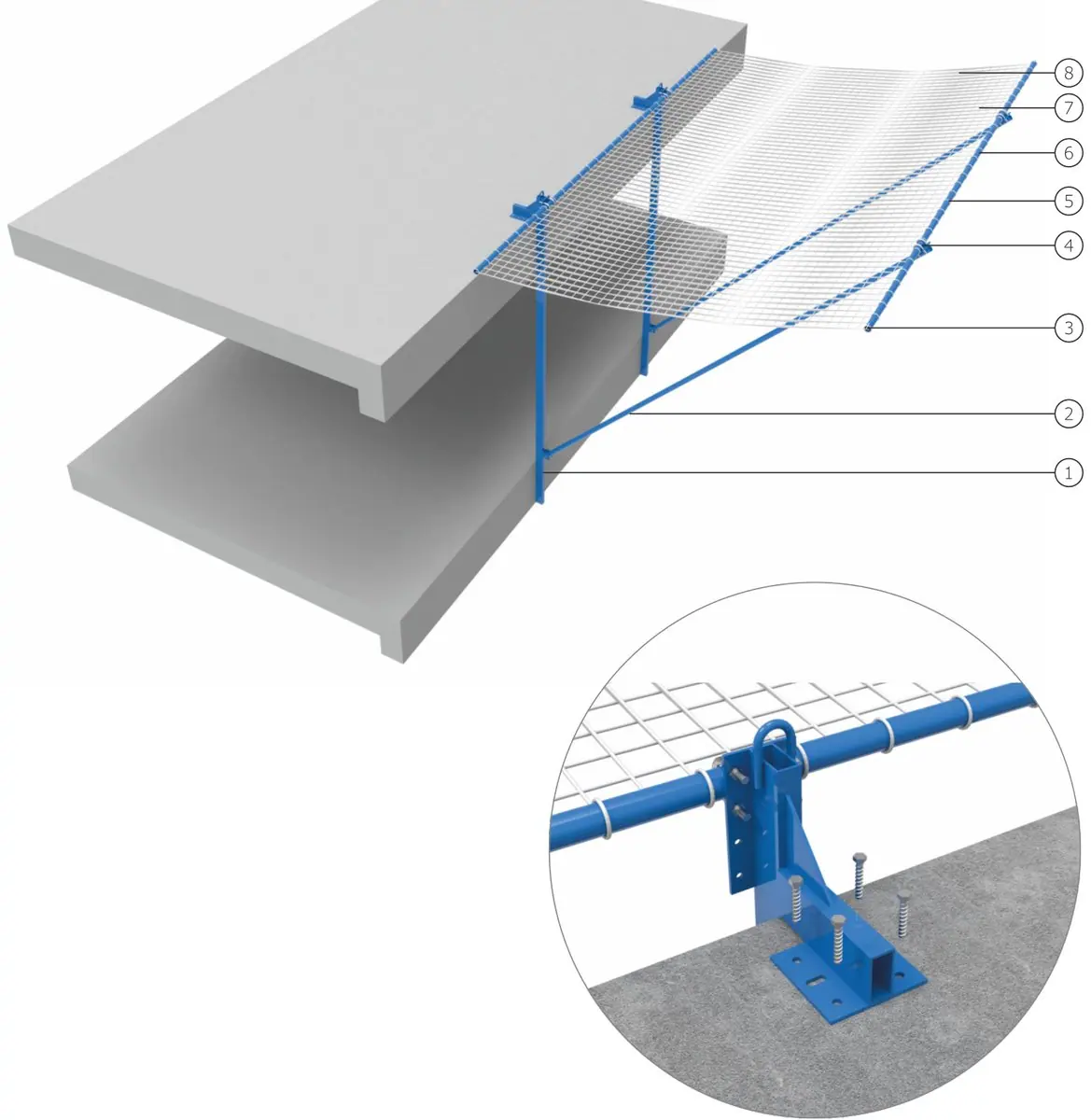

Genel görünüm

Ana Dikme

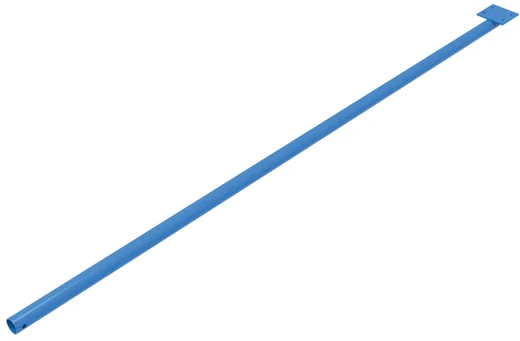

Gergi Kolu Ø60×3,0

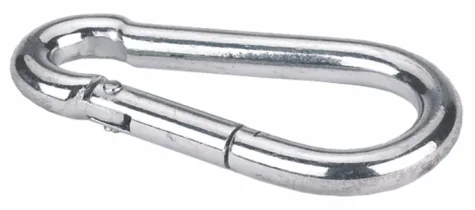

Karabina

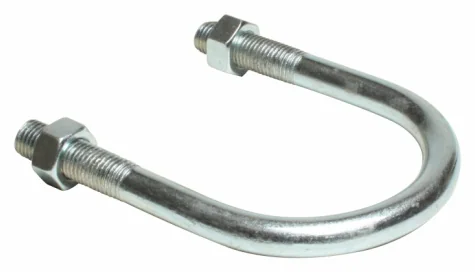

U Bolt

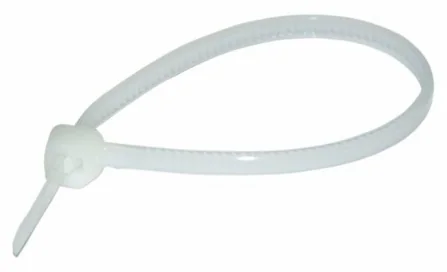

Plastik Kelepçe

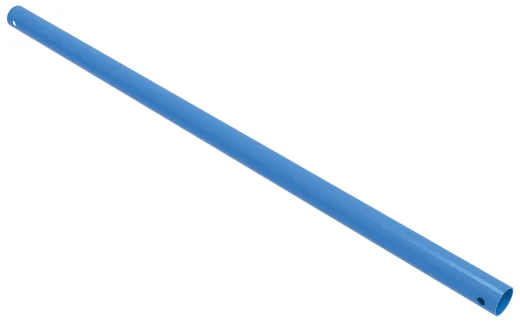

Delikli Boru Ø60×3,0
Güvenlik Ağı 6 mm 100×100
Malzeme Örtüsü 2 mm 20×20

Gergi kolları ana dikmelere takılır.

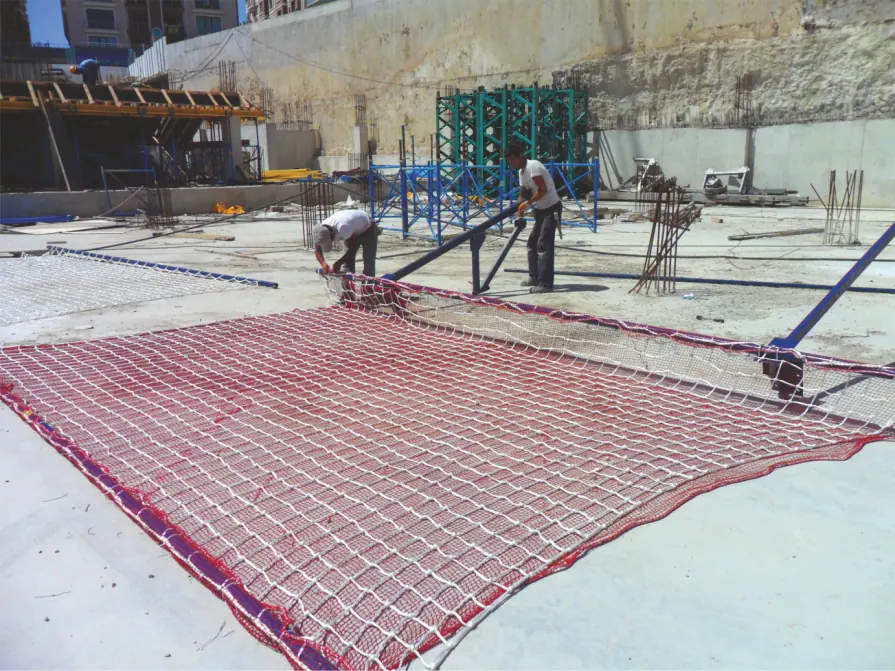

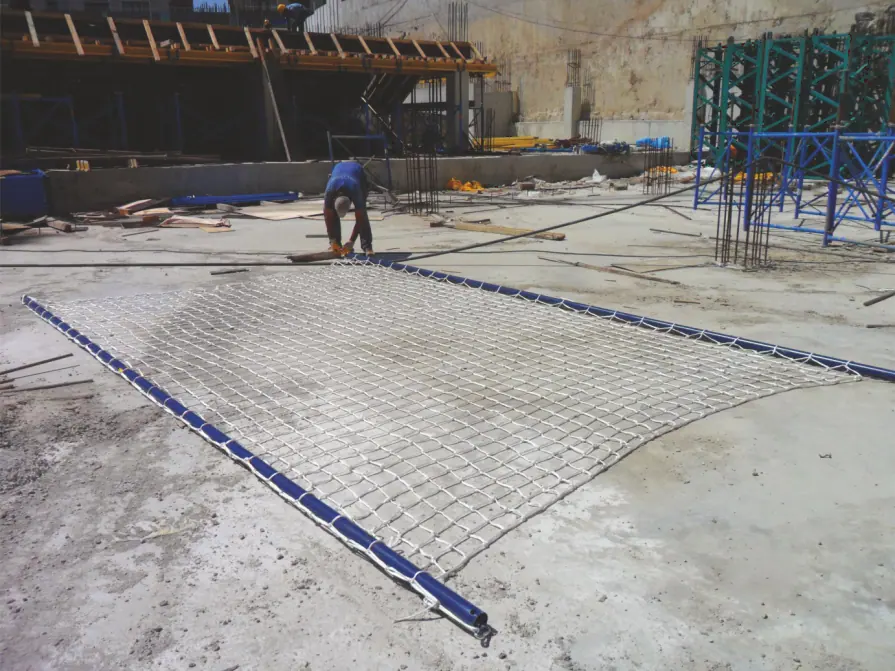

Güvenlik ağı (6 mm, 100×100) yatay borulara geçirilir.
Ağ karabinalarla delikli borulara sabitlenir.
Yatay borular ana dikme ve gergi kollarına U boltlarla bağlanır.
Malzeme örtüsü (2 mm, 20×20) plastik kelepçelerle ağın üzerine bağlanır.
Yerde hazırlanan konsol vinçle kurulacağı kata taşınır.
Konsol ankraj vidalarıyla döşemeye sabitlenir.
Sistem açılarak kullanıma hazır hale getirilir.

Uygulama notları

TS EN 1263-2: 20°'den az eğimli yüzeylerde düşme yüksekliği en fazla 6 m olmalıdır.
20°'den fazla eğimli yüzeylerde düşme yüksekliği en fazla 3 m olmalıdır.
Ağlar çalışma alanına mümkün olduğunca yakın kurulmalıdır.
Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
