Ağır Tip Perde Kalıp Sistemi
Yüksek beton basıncına dayanıklı büyük panel kalıp.
- 25 sistem elemanı
- 156 ölçü seçeneği
HPF

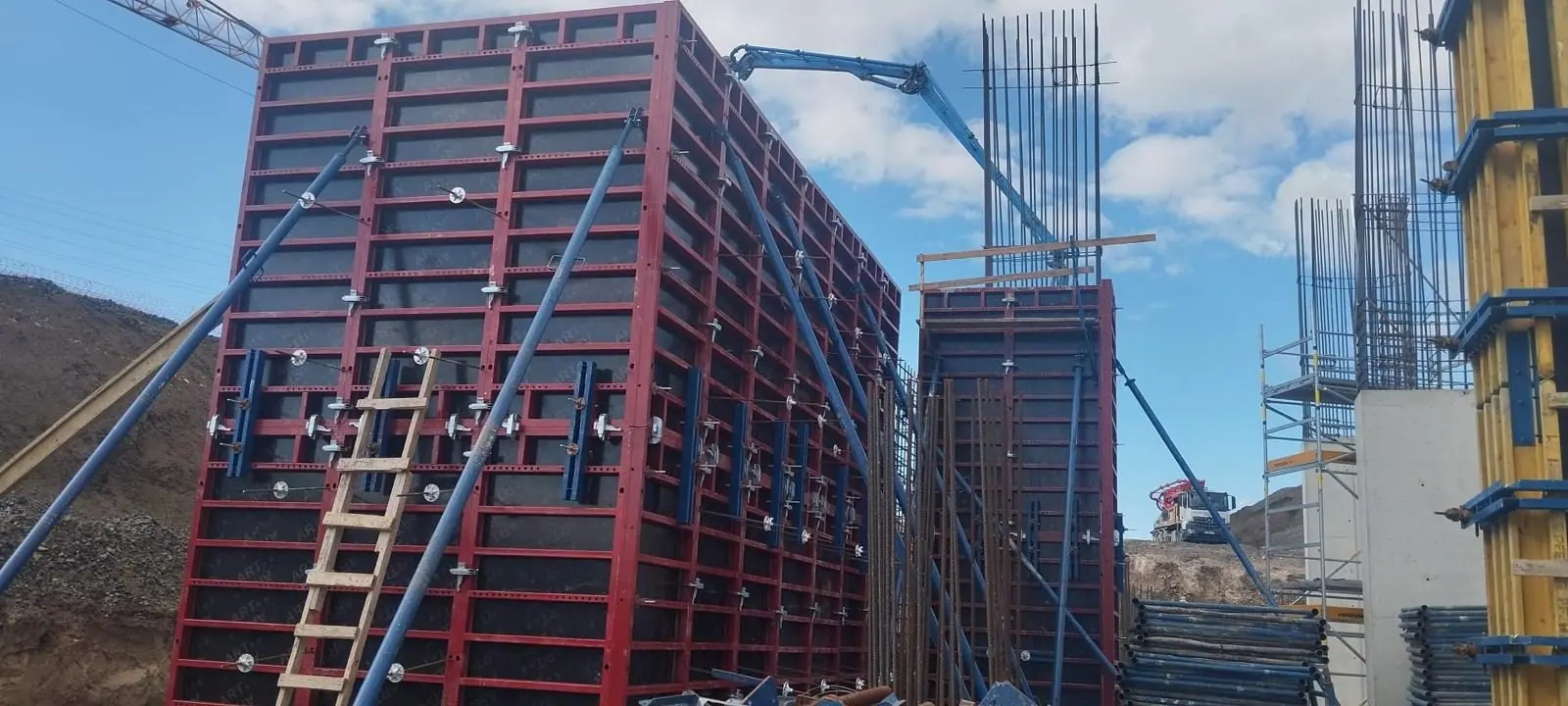

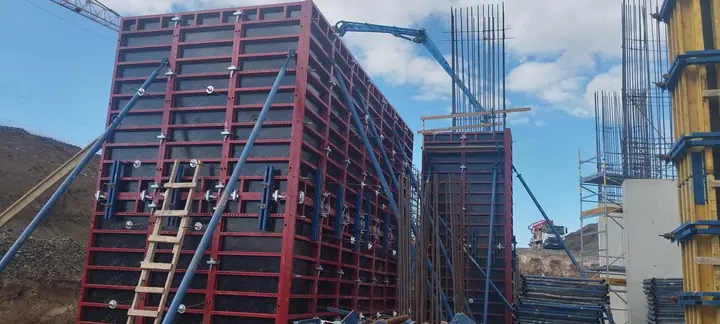

Ağır Tip Perde Kalıp Sistemi hakkında
BLC Ağır Tip Perde Kalıp Sistemi; yüksek taze beton basıncına dayanıklı, 330 cm'ye kadar yükseklikte büyük panellerden oluşur. Mekanizmalı iç köşe ile kalıp kolayca sökülür; sac yüzeyli dairesel kolon kalıpları ve dev payandalar ile yüksek perde, kolon ve köprü ayağı dökümlerinde kullanılır.
Öne çıkan özellikler
- 330 cm'ye kadar büyük paneller
- Mekanizmalı iç köşe ile kolay söküm
- Ø30-Ø120 cm dairesel kolon kalıbı
- Teleskopik dev payanda Ø102
Ağır Tip Perde Kalıp Sistemi
Sistem elemanları
Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.

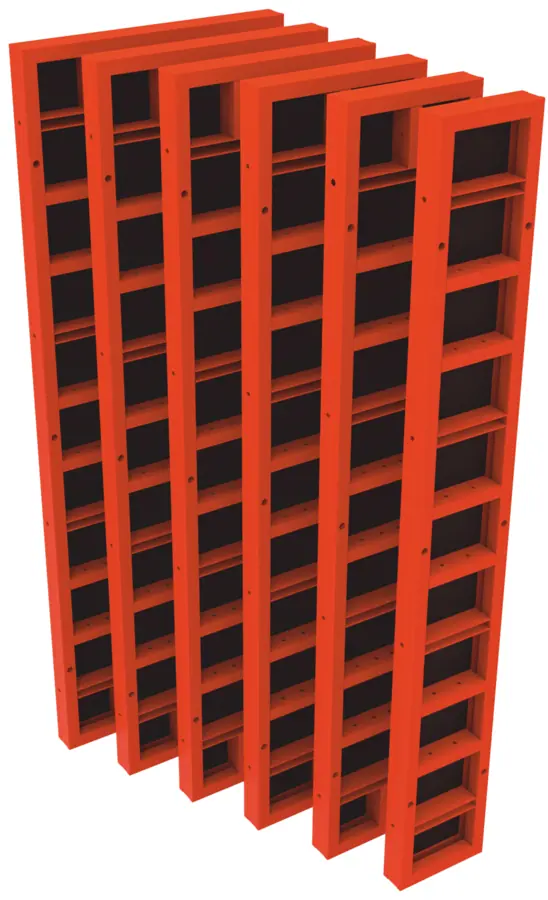

Ağır Tip Üniversal Panel
45×90 … 120×330 · 36,5–214,6 kg

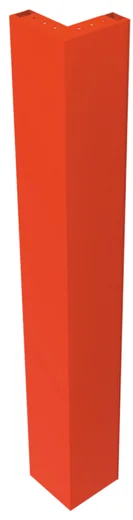

Ağır Tip İç Köşe
30×30×90 … 50×50×330 · 36–174,1 kg

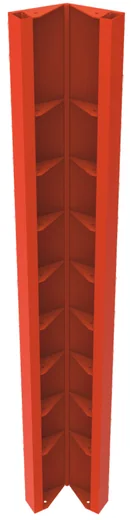

Ağır Tip Mafsallı İç Köşe
30×30×90 … 50×50×330 · 40,5–193 kg
Ağır Tip Dış Köşe
90–330 cm · 10,8–39,6 kg
Mekanizmalı İç Köşe
40×40×330 · 250 kg

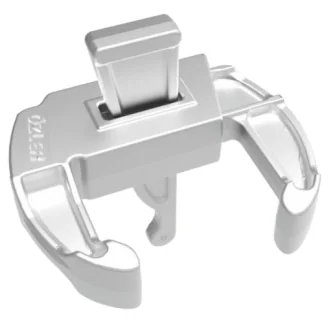

Ağır Tip Panel Kilidi - Standart
3,3 kg

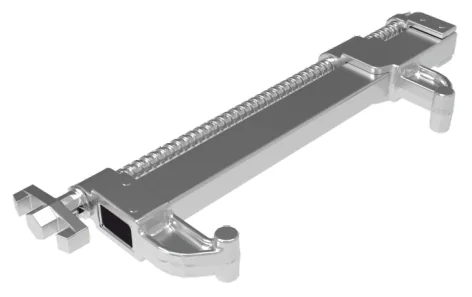

Ağır Tip Panel Kilidi - Ayarlanabilir
5,4 kg

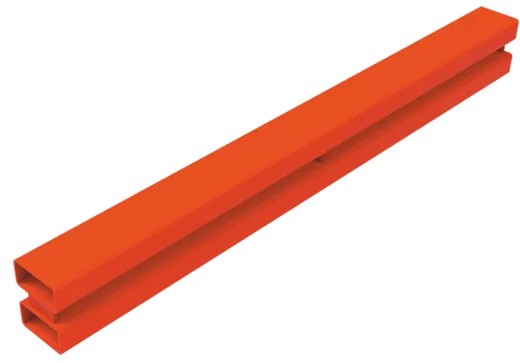

Panel Kalıp Destek Kuşağı
50–150 cm · 4,9–15,2 kg

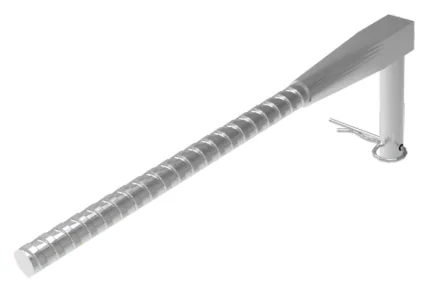

Destek Kuşağı Bağlama Elemanı
0,7 kg

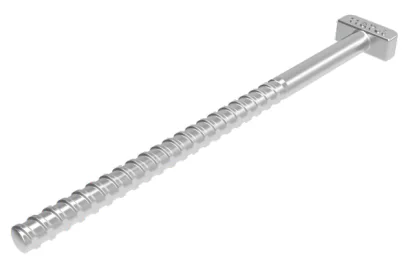

Köşe Birleştirme Elemanı
0,6 kg

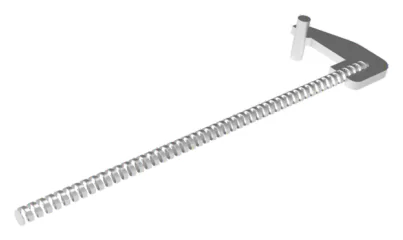

Alın Bağlama Elemanı
1,4 kg

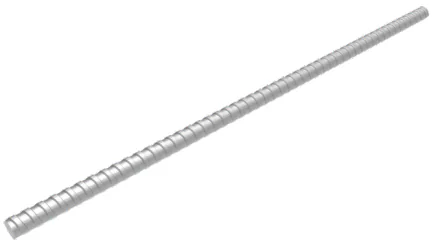

Kalıp Tiji Ø15/17
50–600 cm · 0,75–9 kg
Tij Somunu Ø90
0,5 kg
Kare Tablalı Somun
120×120 · 1,25 kg

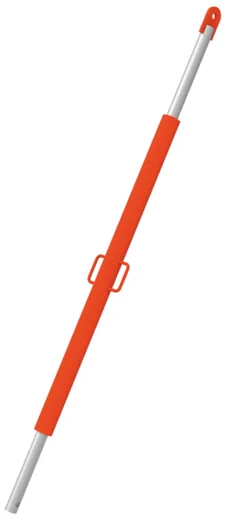

Payanda Ø60
60–300 cm · 8,03–23 kg

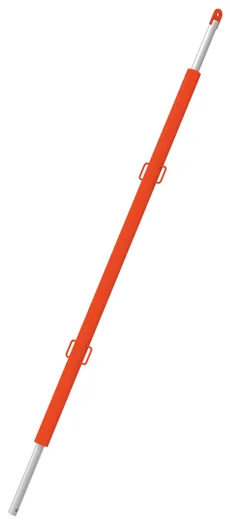

Payanda Ø76
300–600 cm · 45–66,7 kg

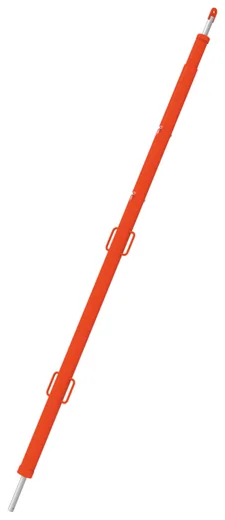

Teleskopik Dev Payanda Ø102
650-1050 · 148 kg

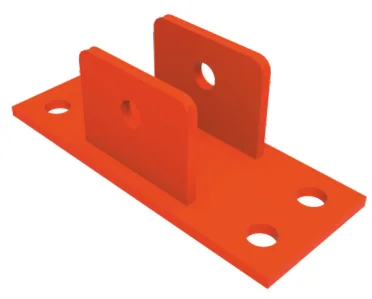

Payanda Tabanı Tekli
1,7 kg

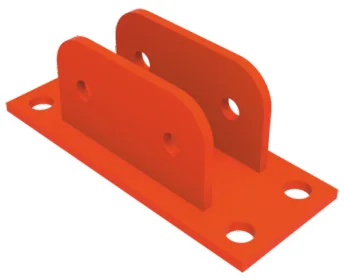

Payanda Tabanı Çiftli
2,7 kg

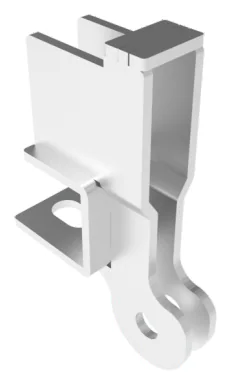

Panel Payanda Kafası
3,2 kg

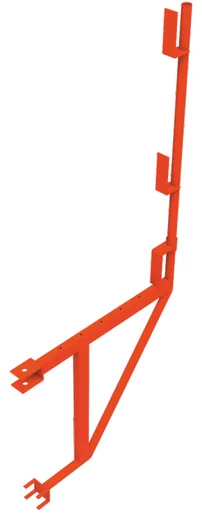

Ağır Tip Çalışma Konsolu
11 kg

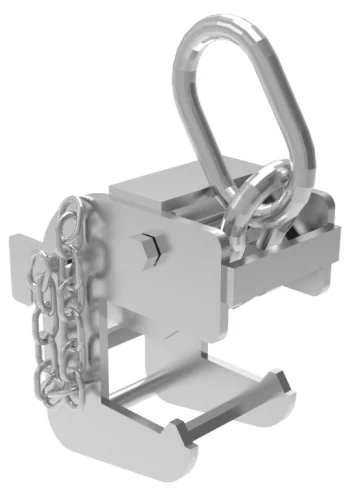

Ağır Tip Vinç Kulbu
8,3 kg

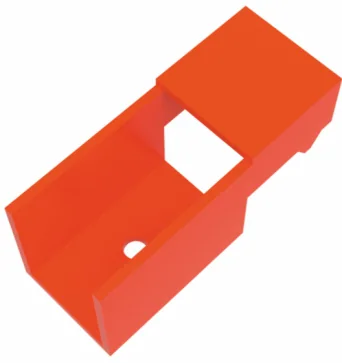

Zemin Sabitleme Elemanı
4 kg

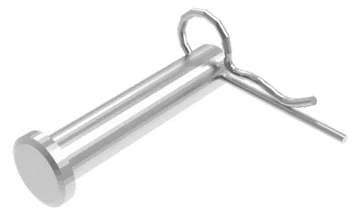

Pim ve Kopilya
16×80 · 0,15 kg

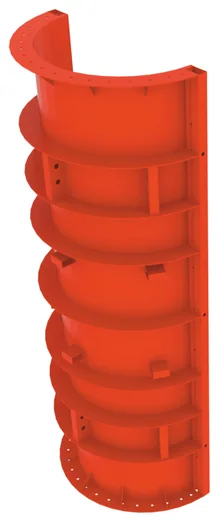

Dairesel Kolon Kalıbı Paneli (Sac Yüzeyli)
Ø30×50 … Ø120×300 · 19–291 kg
Ağır Tip Perde Kalıp Sistemi
Kurulum aşamaları

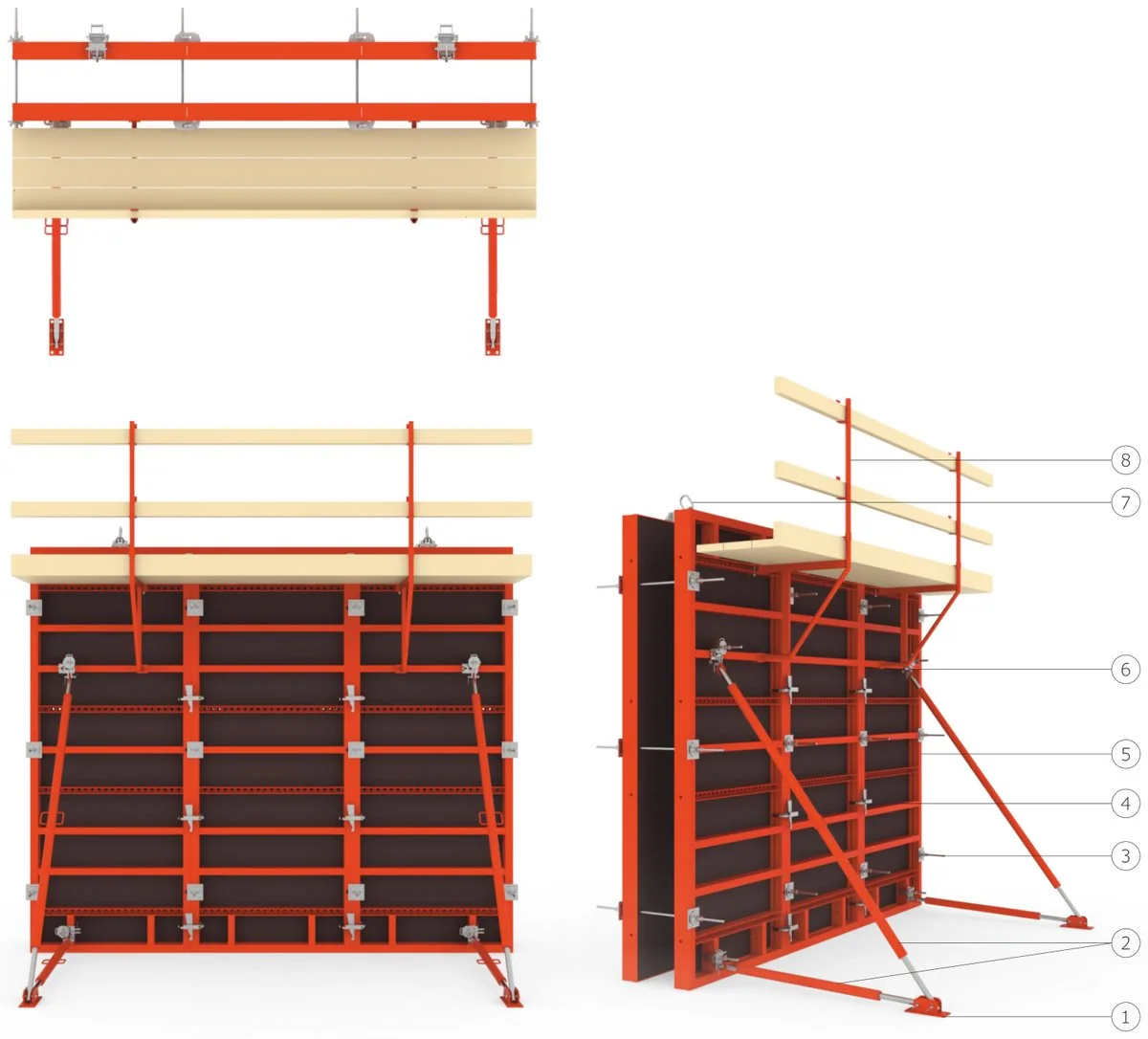

Genel görünüm
- Payanda Tabanı Çiftli
- Payanda
- Tie-Rod + Somun + Ayna
- Panel Kilidi
- Ağır Tip Panel
- Payanda Kafası + Somun
- Vinç Kulbu
- Çalışma Konsolu
- Panel yüzeyleri temizlenir ve kalıp yağı sürülür.
- İlk panel vinç kulbuyla yerine konur; payandalarla düşeyliği ayarlanarak sabitlenir.
- Komşu paneller panel kilitleriyle birleştirilir; köşelerde iç ve dış köşe elemanları kullanılır.
- Donatı ve tesisat yerleştirildikten sonra karşı yüz panelleri kurulur.
- İki yüz tie-rod, somun ve aynalarla birbirine bağlanır.
- Çalışma konsolları takılır; korkuluk ve platform tahtaları döşenir.
- Ölçü ve düşeylik kontrol edilerek beton dökülür.
- Beton yeterli dayanımı kazanınca tie-rodlar sökülür ve paneller alınır. İç köşelerde mekanizmalı köşe gevşetilerek söküm kolaylaştırılır.
Uygulama notları
- Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
- Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
- Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
- Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
- Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
