Dairesel Perde Kalıp Sistemi

CWF

Dairesel Perde Kalıp Sistemi hakkında

BLC Dairesel Perde Kalıp Sistemi, ahşap kirişli kalıp sistemi üzerine kurulan, gergi aparatlarıyla istenen yarıçapa ayarlanabilen bir perde kalıbıdır. Su depoları, arıtma tesisleri, silo ve tank gibi dairesel yapıların dökümünde kullanılır.

Öne çıkan özellikler

Gergi aparatı ile yarıçap ayarı
Ahşap kirişli sistemle ortak elemanlar
Tank, silo ve arıtma yapıları

Dairesel Perde Kalıp Sistemi

Sistem elemanları

Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.

Dairesel Perde Kalıp Sistemi

Kurulum aşamaları

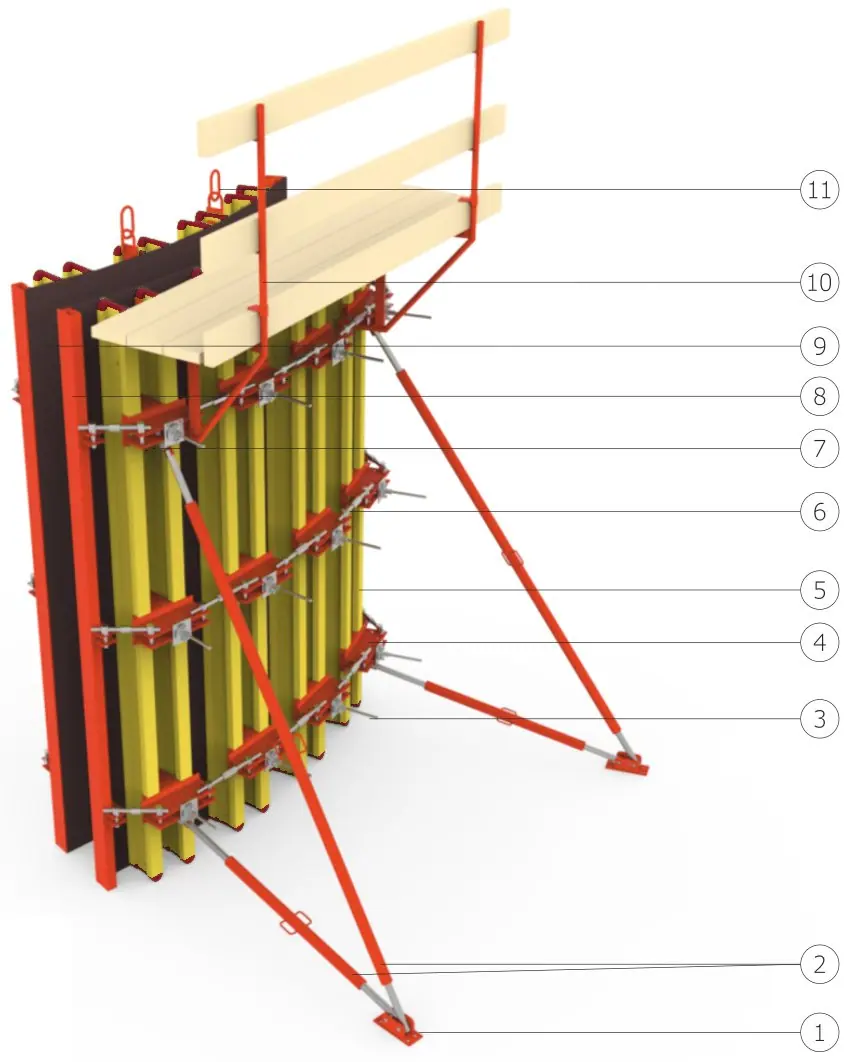

Genel görünüm

Payanda Tabanı Çiftli
Payanda
Tie-Rod + Somun + Ayna

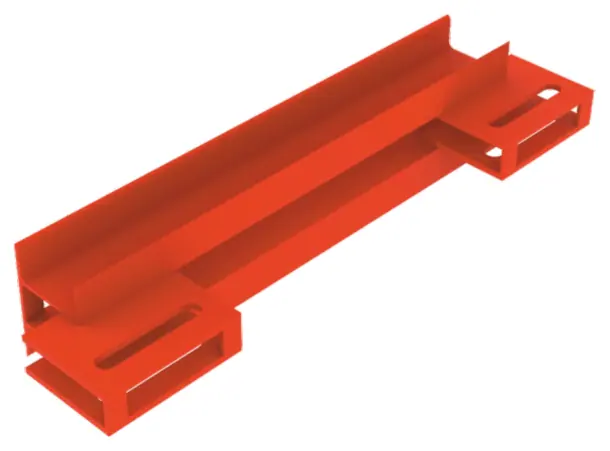

Dairesel Perde Kuşağı
H20 Ahşap Kiriş

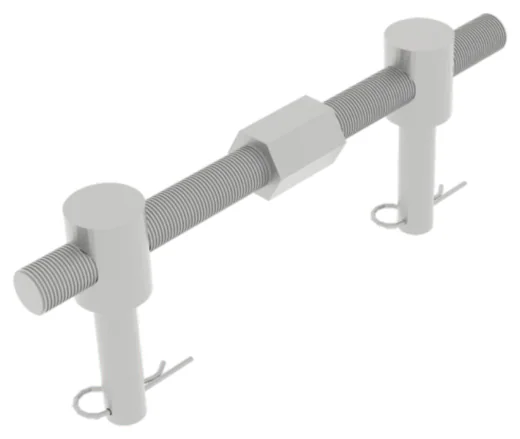

Dairesel Perde Gergi Aparatı

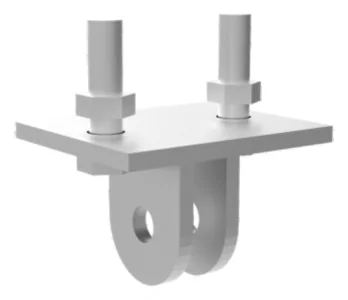

Payanda Kafası

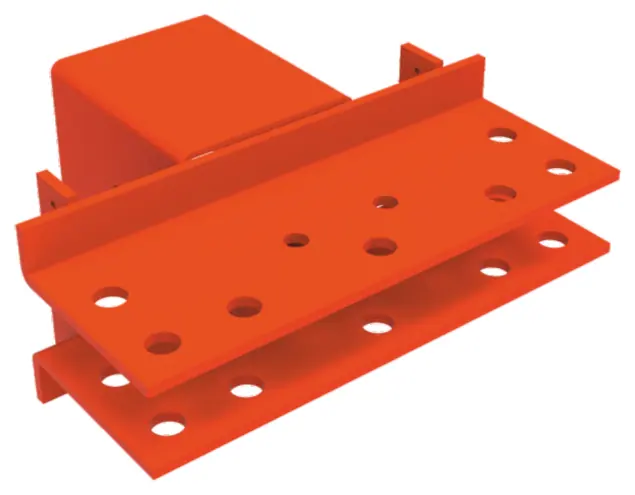

Dış Köşe Elemanı
Plywood
Çalışma Konsolu
Vinç Kulbu

Plywood, H20 kiriş, dairesel perde kuşağı ve dış köşe elemanı birleştirilerek düz panel hazırlanır.
Dairesel perde gergi aparatları kuşaklara takılır.
Projede verilen şablona göre gergiler ayarlanarak panele istenen eğrilik verilir.
Paneller vinçle yerleştirilir ve payandalarla sabitlenir; karşı yüz tie-rodlarla bağlanır.
Çalışma konsolları ve korkuluklar takılarak beton dökülür.

Uygulama notları

Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.

KATALOGDairesel Perde Kalıp Sistemi

PDF · 4,0 MB · TR / EN

Kataloğu indir (PDF) ↓
