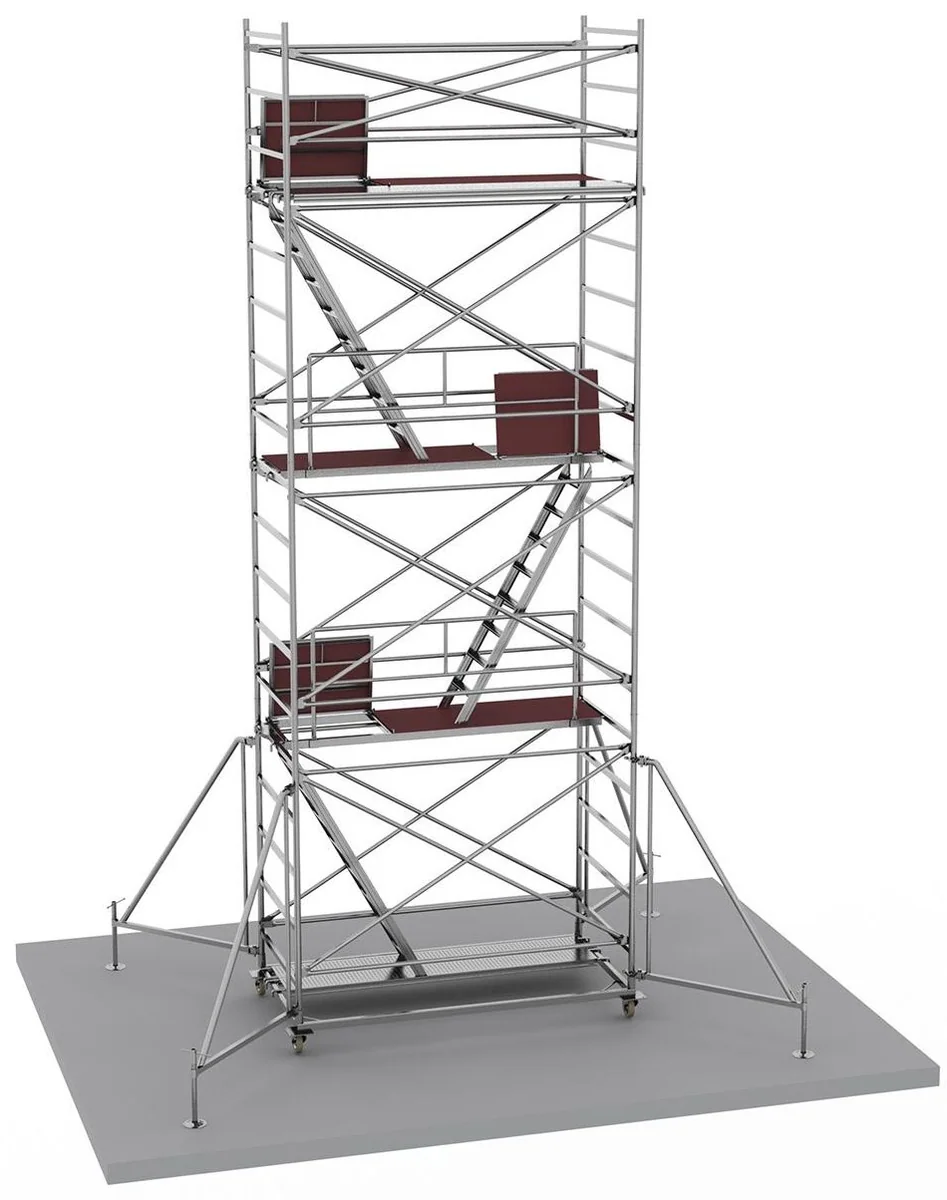

Mobil İskele Sistemi
TS EN 1004'e uygun, hafif alüminyum ve flanşlı mobil çalışma kuleleri.
- 30 sistem elemanı
- 94 ölçü seçeneği
- TS EN 1004 Standart
- 3-14 m Çalışma yük.
Mobil İskele Sistemi hakkında
BLC Mobil İskele Sistemi; hafif alüminyum çerçeveli kuleler ile flanşlı sistem elemanlarından kurulan tekerlekli çalışma kulelerini kapsar. Geniş (250×135), dar (250×75), katlanır (185×75) ve kompakt (120×75) modeller 3 m'den 14 m'ye kadar çalışma yüksekliği sunar; güvenlikli modellerde ileri montaj korkulukları sayesinde üst kata çıkmadan korkuluk kurulur, merdivenli modellerde Z merdivenle güvenli ve rahat erişim sağlanır. Tüm kuleler frenli tekerlekler ve payandalarla TS EN 1004 standardına uygun olarak projelendirilir.
Öne çıkan özellikler
- TS EN 1004'e uygun tasarım
- 3 m - 14 m çalışma yüksekliği
- Hafif alüminyum çerçeve, kolay taşıma
- İleri montaj güvenlik korkuluklu modeller
- Z merdivenli ve katlanır modeller
- Ayarlı frenli tekerlek ve payandalar
Sistem elemanları
Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.
Mobil Başlangıç Ayağı
2,9 kg
Frenli Tekerlek Aparatı
1,8 kg
Frenli Tekerlek
600–900 kg · 4,4–7,2 kg

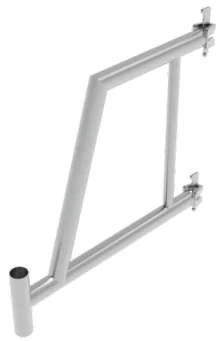

Destek Ayağı
6,4 kg
Kelepçeli Yatay
250 cm · 7,9 kg
Alt Ayar Mili Ø38 + Somun
70–100 cm · 3,8–4,7 kg

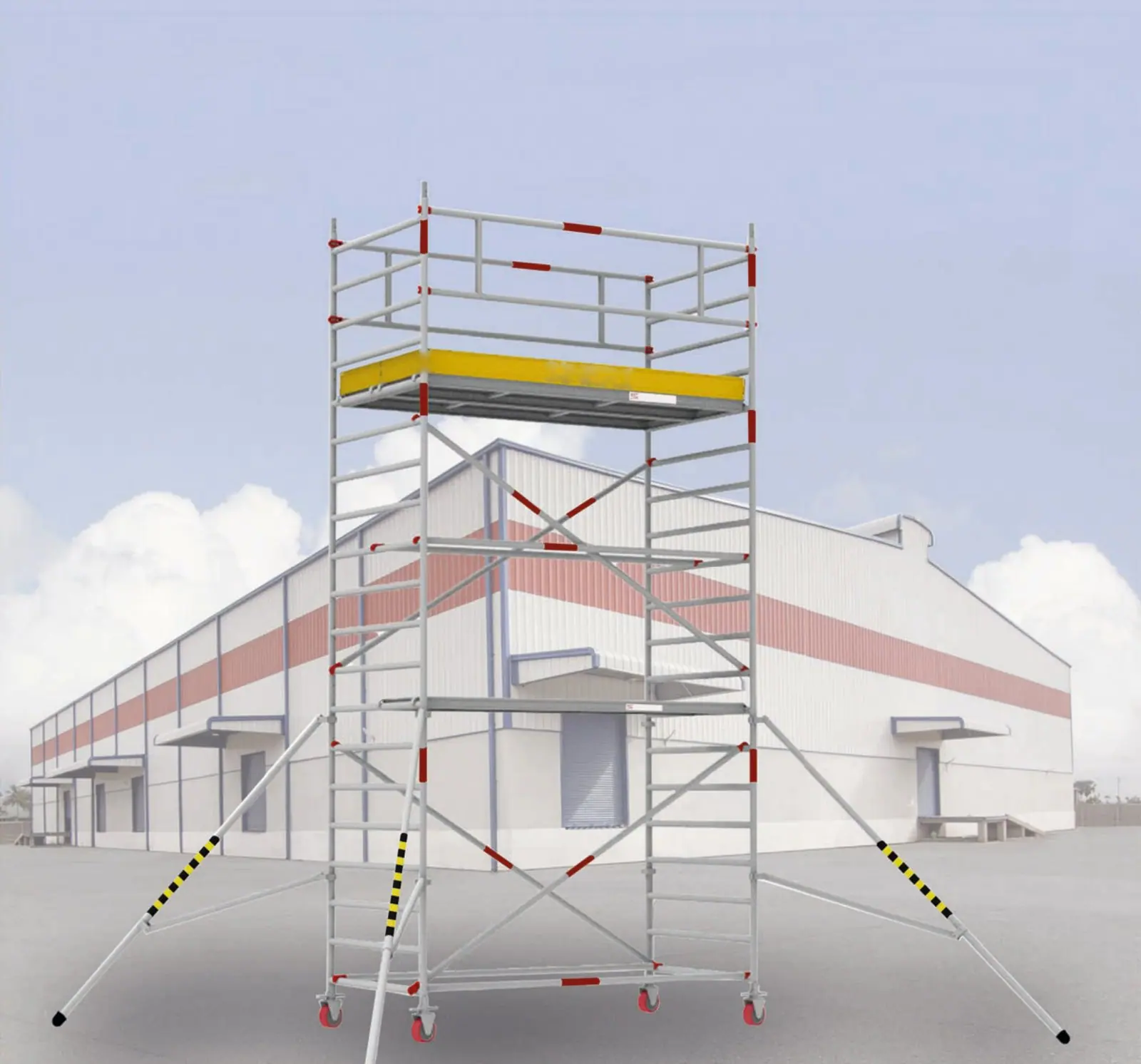

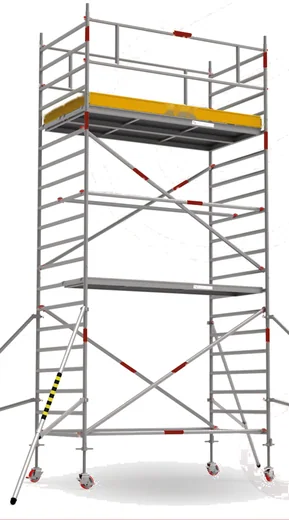

Alüminyum Mobil Kule - Geniş 250×135
4–14 m · 126,8–433,3 kg

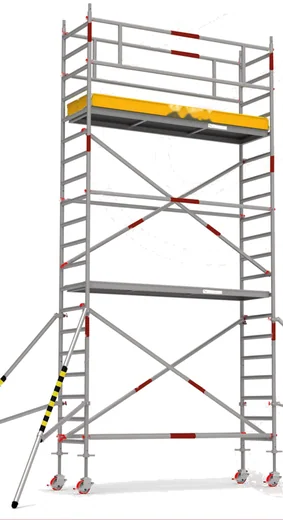

Alüminyum Mobil Kule - Dar 250×75
4–10 m · 107,9–243,6 kg

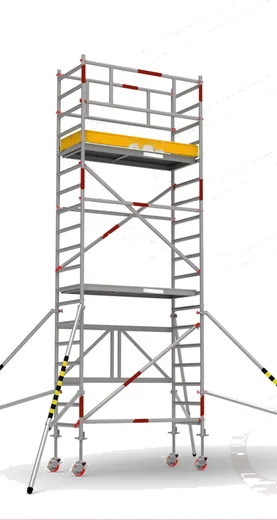

Katlanır Alüminyum Mobil Kule 185×75
3–8 m · 39,6–160,6 kg

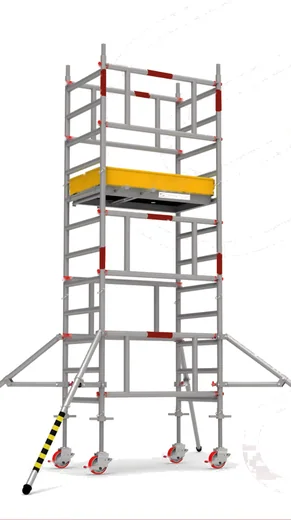

Kompakt Alüminyum Mobil Kule 120×75
4–8 m · 111,8–256 kg

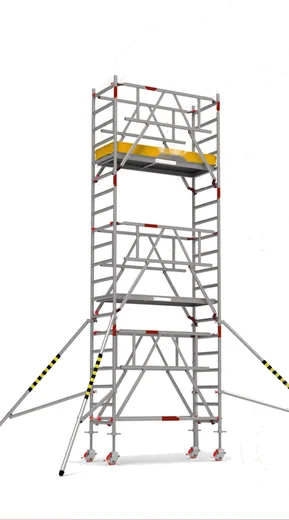

Güvenlikli Mobil Kule 185×75
3–8 m · 39,9–212,7 kg

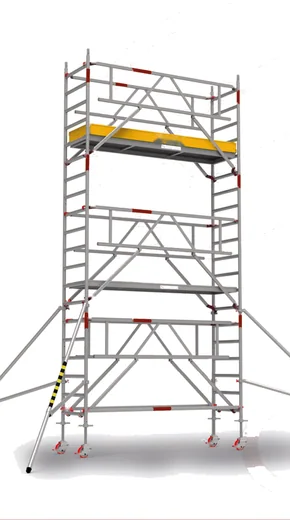

Güvenlikli Mobil Kule 250×75
4–12 m · 126,9–287,4 kg

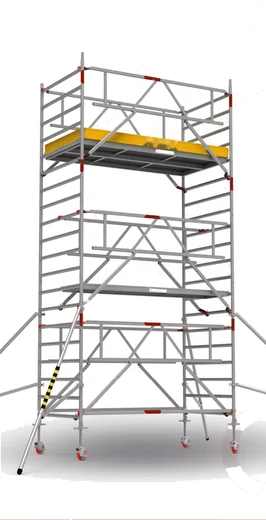

Güvenlikli Mobil Kule 250×135
4–14 m · 138,8–454,3 kg

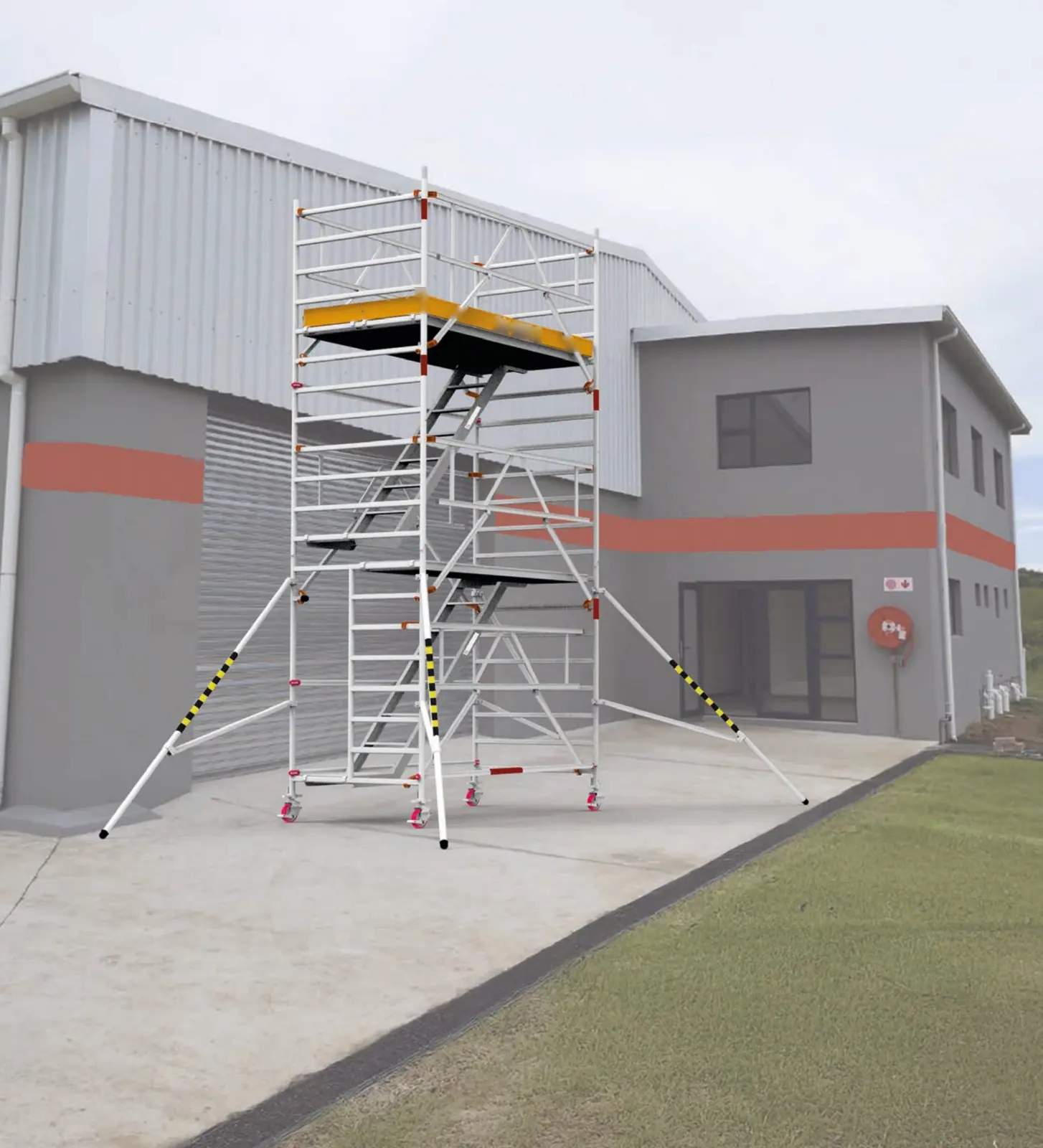

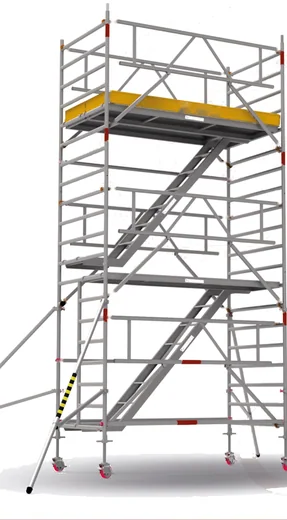

Merdivenli Mobil Kule 250×135
4–14 m · 147,4–570,4 kg

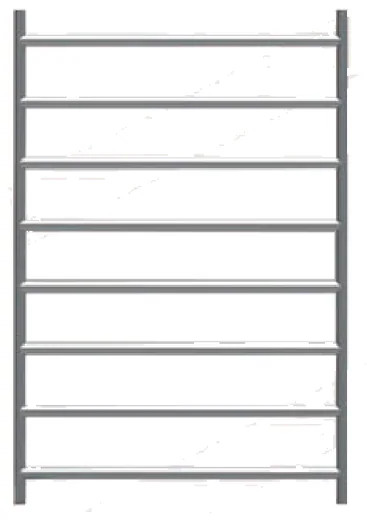

Alüminyum Çerçeve 135
200×135 … 100×135 · 5,9–11,2 kg

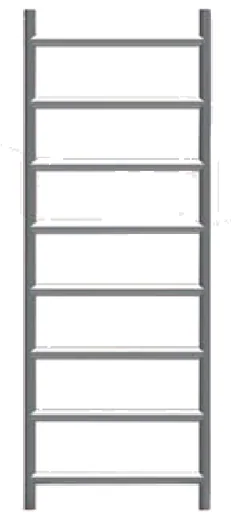

Alüminyum Çerçeve 75
200×75 … 100×75 · 4,2–7,8 kg

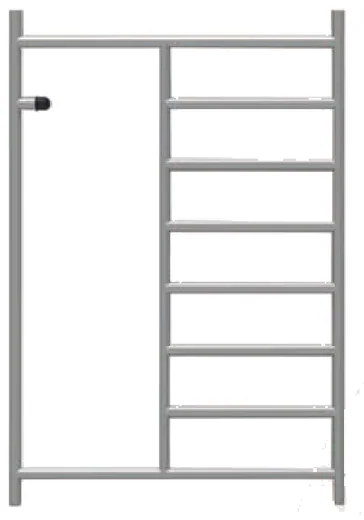

Geçişli Alüminyum Çerçeve
200×135 · 10,3 kg

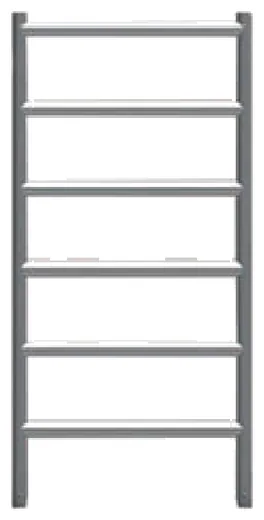

Katlanır Mekanizmalı Çerçeve
180×75 · 16,5 kg

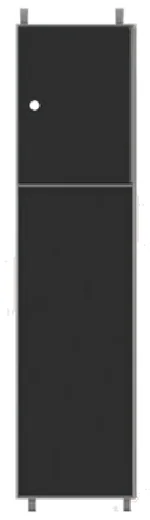

Kapaklı Platform
250×60 … 120×60 · 11,9–19,3 kg

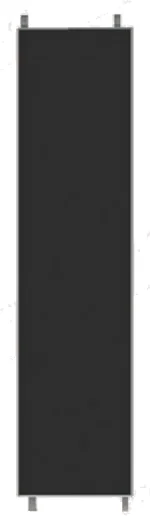

Platform
250×60 … 180×60 · 13,5–19 kg

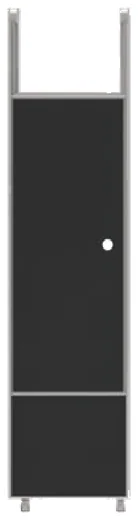

Merdiven Çıkışlı Platform
250×60 · 19 kg

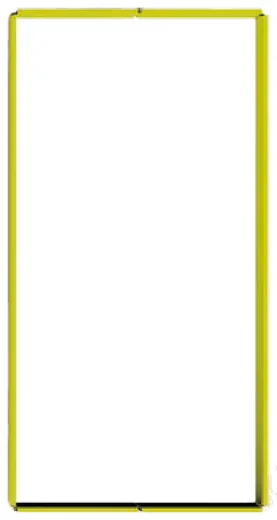

Tekmelik Seti
250×135 … 120×75 · 5,9–11,3 kg

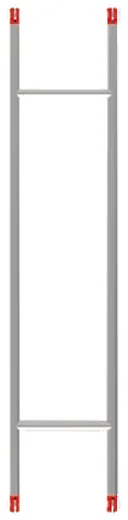

Korkuluk
250×50 … 120×50 · 3,3–5 kg

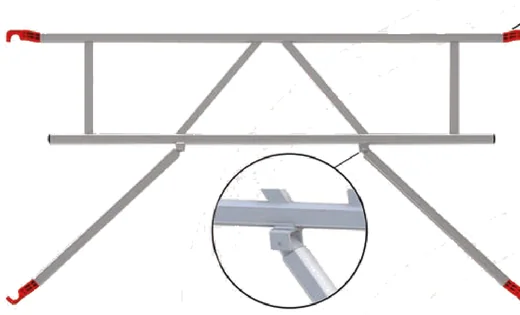

İleri Montaj Güvenlik Korkuluğu
250×150 … 180×150 · 6,2–7,9 kg
Alüminyum Yatay
180–250 cm · 1,8–2,2 kg

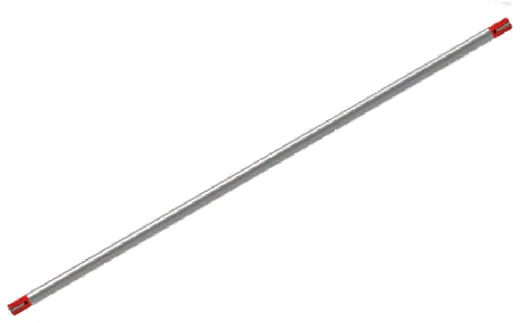

Alüminyum Çapraz
200–275 cm · 2–2,4 kg

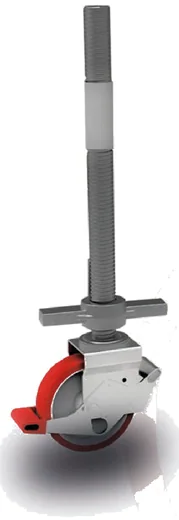

Ayarlı Frenli Tekerlek
Ø200 … Ø125 · 1,7–6,4 kg

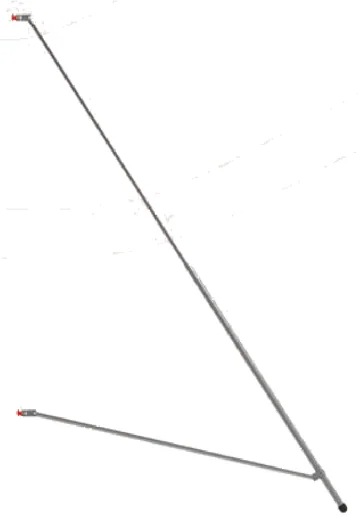

Mobil Kule Payandası
60–600 cm · 1,1–10 kg

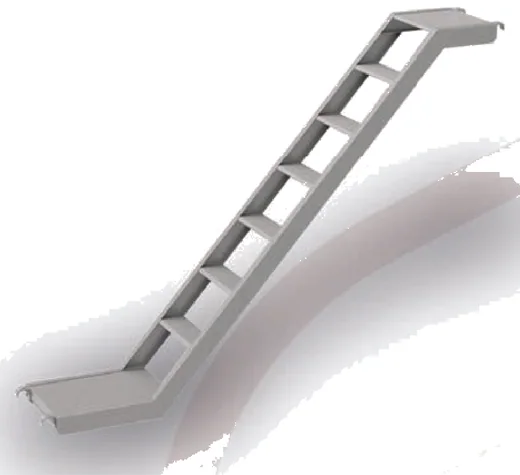

Z Merdiven
250×200 · 19,8 kg

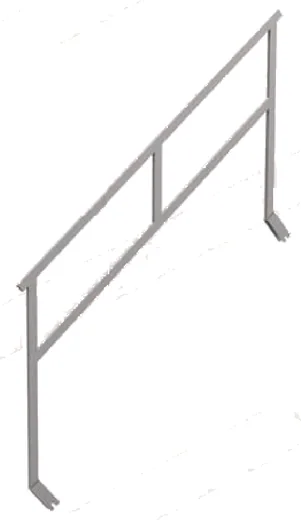

Merdiven Korkuluğu
250×175 · 10,2 kgKurulum aşamaları
- Zemin kontrol edilir; ayarlı frenli tekerlekler çerçevelere takılır ve frenlenir.
- İlk iki çerçeve alt yatay ve çaprazlarla birleştirilir; kule tekerlek ayarlarıyla terazisine alınır.
- Payandalar kuleye kelepçelenir ve zemine oturtulur.
- Kapaklı platform ilk çalışma seviyesine yerleştirilir; üst çerçeveler yaylı pimlerle sabitlenir.
- Güvenlikli modellerde ileri montaj korkuluğu, üst platforma çıkmadan alt seviyeden takılır.
- Çerçeve, çapraz ve platformlar istenen yüksekliğe kadar kat kat yükseltilir; merdivenli modelde Z merdivenler eklenir.
- En üst platformda korkuluklar ve tekmelik seti tamamlanır.
- Kullanım öncesi tüm frenler kilitlenir, payandalar ve terazi kontrol edilir.
Uygulama notları
- Kule üzerinde kişi veya malzeme varken yeri değiştirilmez.
- Platform yüksekliği iç mekânda en fazla 12 m, dış mekânda en fazla 8 m olmalıdır (TS EN 1004).
- Kule boyu ve payanda tipi tablolardaki yükseklik ve kombinasyonlara göre seçilmelidir.
- Kuvvetli rüzgârda dış mekânda kullanılmaz.
- Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
- Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
- Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
- Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
- Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
Mobil İskele Sistemi kataloğu
Sistemin tanıtımı, tüm elemanların ölçü ve ağırlık tabloları, kurulum aşamaları ve teknik bilgiler tek PDF'te. Türkçe / İngilizce.
Kataloğu indir (PDF) · 4,1 MB Tüm kataloglarMerak edilenler
Mobil iskele hangi yüksekliklerde kurulur?
Modele göre 3 m'den 14 m'ye kadar çalışma yüksekliği sunar; TS EN 1004'e uygun olarak projelendirilir.
