Kenar Koruma Sistemi
Döşeme kenarları ve boşluklar için geçici güvenlik bariyeri.
- 19 sistem elemanı
- 25 ölçü seçeneği
EPS
Kenar Koruma Sistemi hakkında
BLC Kenar Koruma Sistemi; döşeme kenarları, merdiven boşlukları ve çatı kenarlarında düşmeye karşı geçici koruma sağlayan panel ve dikmelerden oluşur. Farklı dikme ve kelepçe seçenekleri ile beton, çelik kiriş, ahşap ve merdiven gibi her yüzeye hızla sabitlenir.
Öne çıkan özellikler
- A ve B tipi paneller (120 / 250 cm)
- Beton, çelik ve ahşaba bağlantı aparatları
- Teleskopik yatay ile esnek ölçü
- Hızlı kurulum, tekrar kullanım
Kenar Koruma Sistemi
Sistem elemanları
Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.

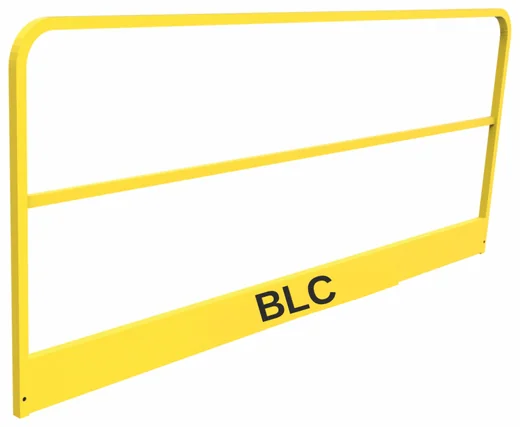

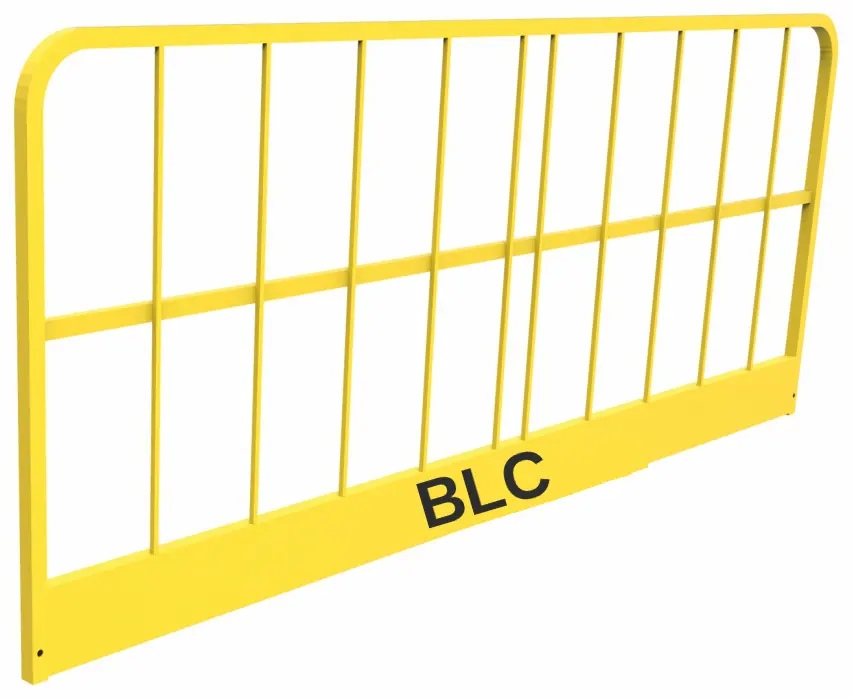

A Tipi Standart Panel
120–250 cm · 6,7–11,5 kg

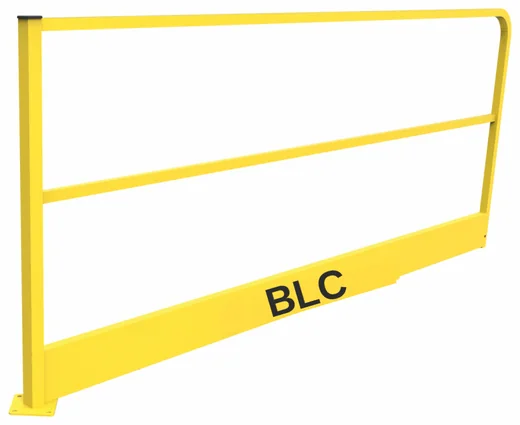

A Tipi Dikmeli Panel
120–250 cm · 8,5–13 kg
B Tipi Standart Panel
120–250 cm · 7,5–14 kg

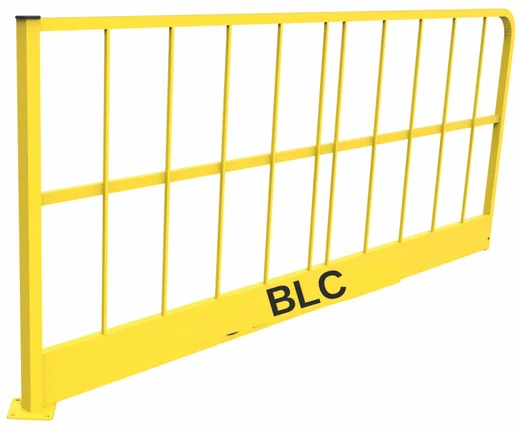

B Tipi Dikmeli Panel
120–250 cm · 9–15 kg
Standart Panel Dikmesi
3,5 kg
Pimli Dikme
2,5 kg
Ahşap Korkuluk Dikmesi
3,5 kg

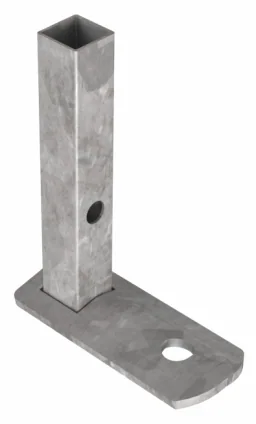

Eco Dikme
0,5 kg

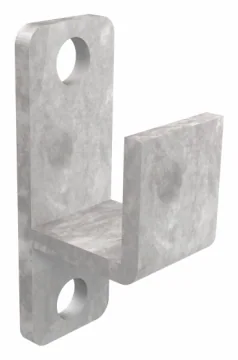

Duvar Alın Askısı
0,2 kg

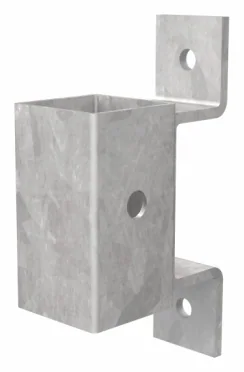

Duvar Alın Dikme Plakası
1 kg

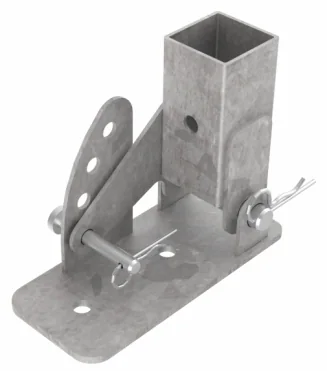

Açılı Dikme Plakası
1,5 kg

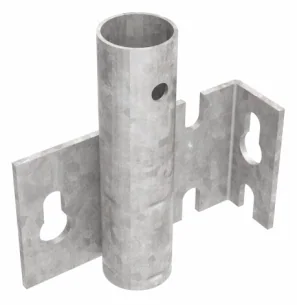

Pimli Dikme Alın Plakası
1,5 kg
Pimli Dikme Taban Plakası
0,5 kg

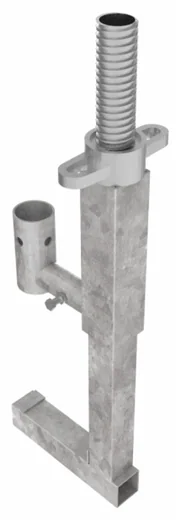

Ayarlı Merdiven Kelepçesi
3,7 kg
Çelik Kiriş Kelepçesi
8,5 kg

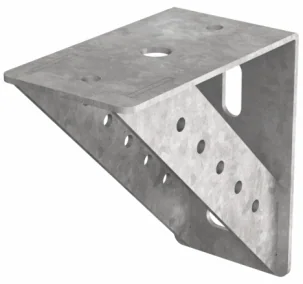

Konsol Taban Plakası
2 kg

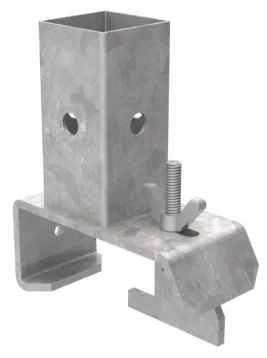

H20 Kelepçesi
0,9 kg

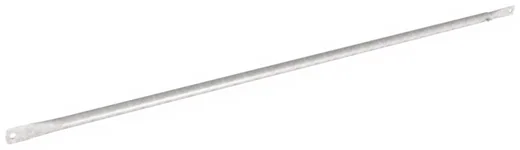

Teleskopik Yatay
90-150 … 250-350 · 3,5–7,5 kg

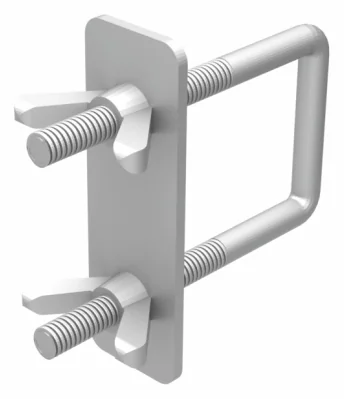

U Bolt M8×100 + Somun + Pul
0,2 kg
Kenar Koruma Sistemi
Kurulum aşamaları

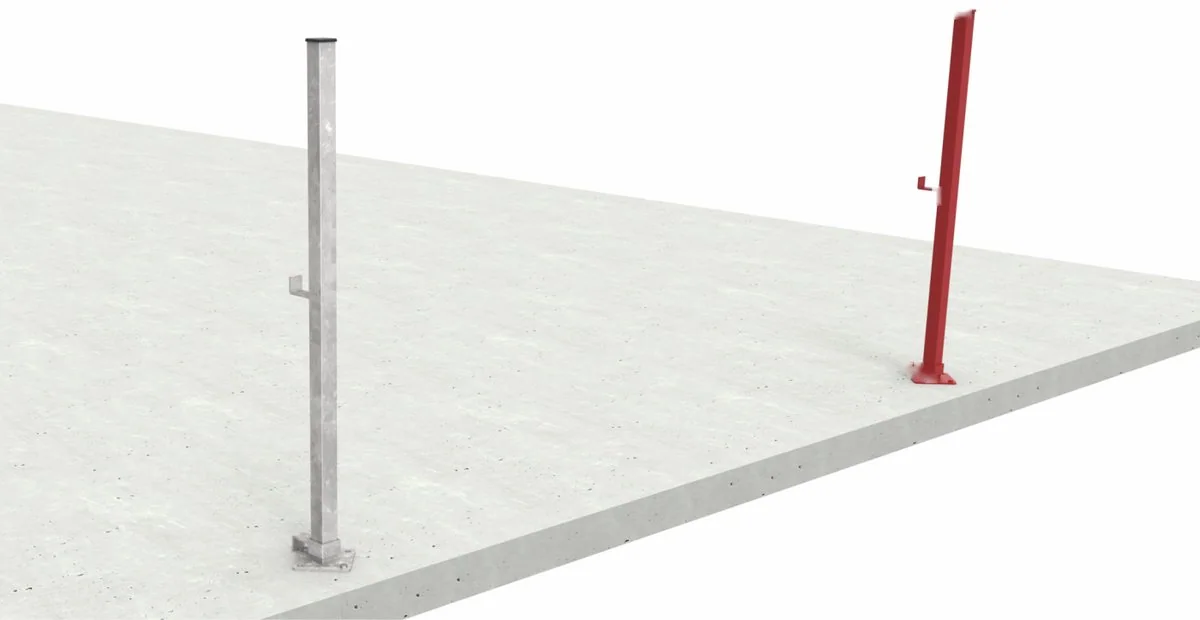

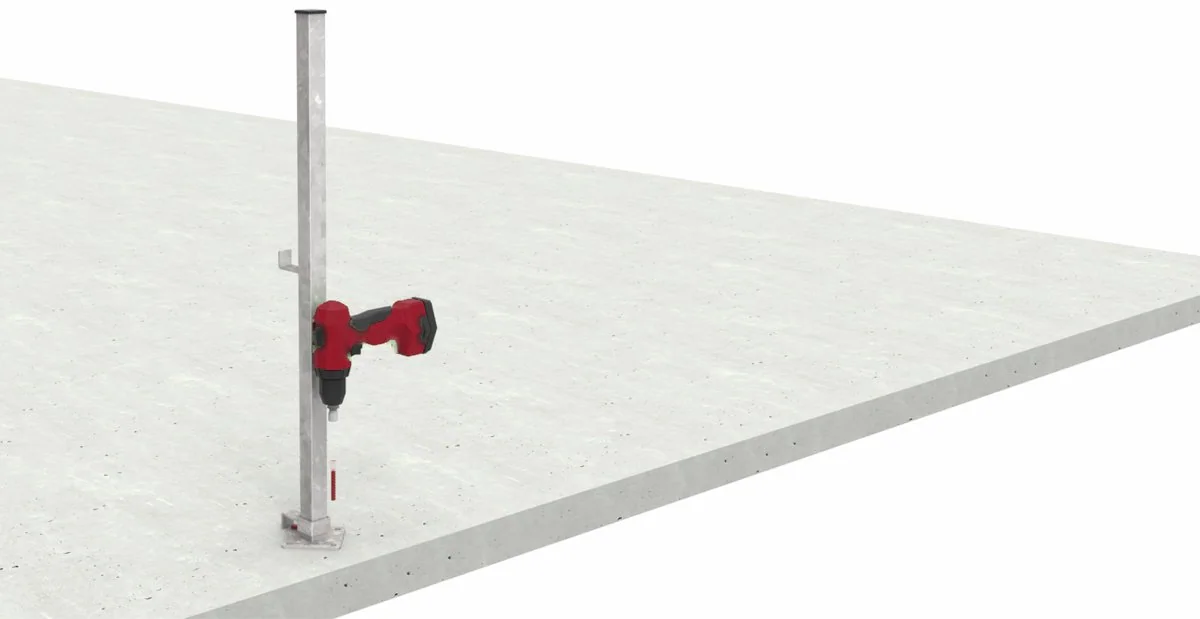

- Ana dikmelerin yerleri projeye göre belirlenir; dikmeler ankraj vidalarıyla zemine sabitlenir.
- Panel boyuna göre ikinci dikmenin yeri belirlenir ve sabitlenir.

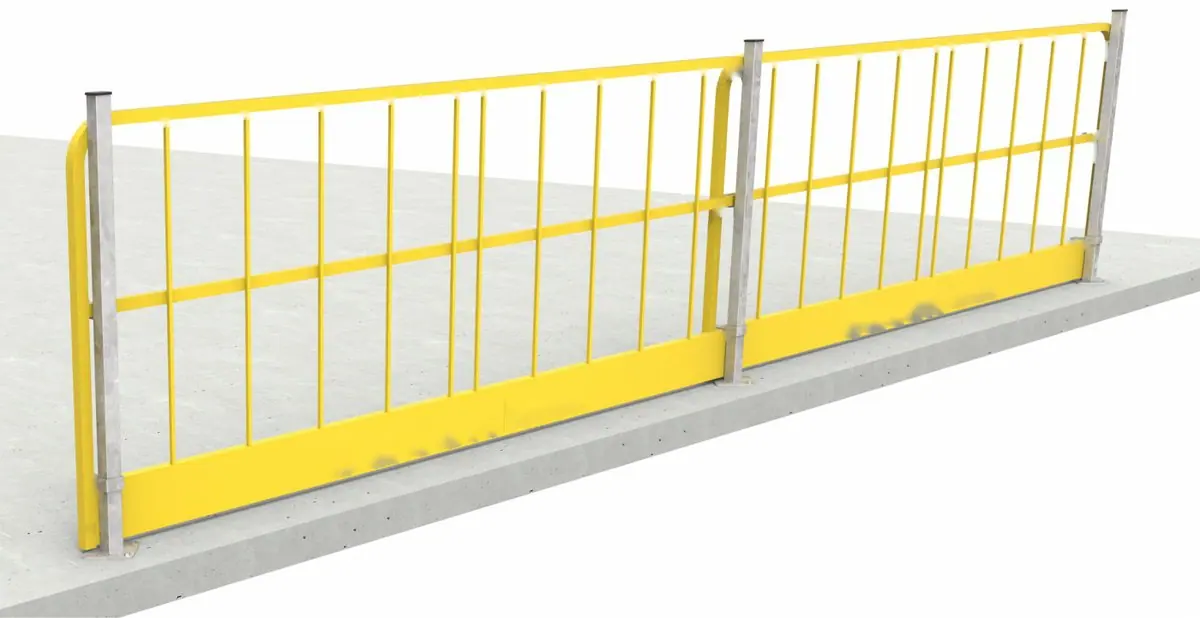

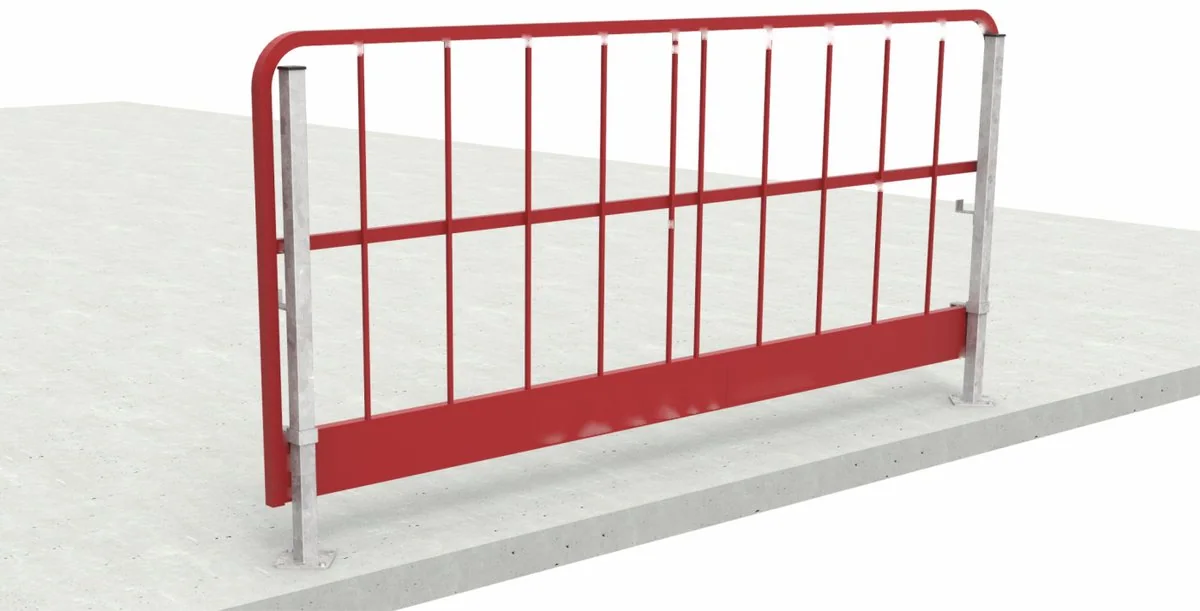

- Paneller dikmelere yerleştirilir.
- Düşme tehlikesi olan tüm kenarlarda işlem tekrarlanır.
Uygulama notları
- Dikmeli panellerde paneller taban plakalarından zemine sabitlenir; bindirme noktalarında panel bağlantı kelepçesi kullanılır.
- TS EN 13374 A sınıfı: çalışma zemininin eğimi 10°'den az olduğunda.
- B sınıfı: eğim 30°'ye kadar ya da 60°'ye kadar ve düşme yüksekliği 2 m'den az olduğunda.
- C sınıfı: eğim 45°'ye kadar ya da 60°'ye kadar ve düşme yüksekliği 5 m'den az olduğunda. Daha dik ve yüksek durumlarda kenar koruma tek başına yeterli değildir.
- Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
- Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
- Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
- Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
- Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
Kataloglar
Kenar Koruma Sistemi kataloğu
Sistemin tanıtımı, tüm elemanların ölçü ve ağırlık tabloları, kurulum aşamaları ve teknik bilgiler tek PDF'te. Türkçe / İngilizce.
Kataloğu indir (PDF) · 4,2 MB Tüm kataloglar
