Ağır Yük Taşıyıcı Sistem
Köprü, viyadük ve ağır döşemeler için çok amaçlı taşıyıcı.
- 15 sistem elemanı
- 46 ölçü seçeneği
HDS
Ağır Yük Taşıyıcı Sistem hakkında
BLC Ağır Yük Taşıyıcı Sistem; köprü, viyadük, tünel ve yüksek yük gerektiren döşeme dökümleri için tasarlanmış çok amaçlı bir taşıyıcı sistemdir. Taşıyıcı kirişler, başlangıç-bitiş ve bağlantı elemanları ile istenen yükseklik ve açıklıkta kule, kiriş ve iskele yapıları oluşturulur; hidrolik pompa ile hassas yükseklik ayarı yapılır.
Öne çıkan özellikler
- Köprü ve viyadük kalıplarında yüksek kapasite
- Modüler kiriş ve bağlantı elemanları
- Ana taşıyıcı dikme ile büyük açıklıklar
- 400 kN hidrolik pompa ile ayar
Ağır Yük Taşıyıcı Sistem
Sistem elemanları
Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.

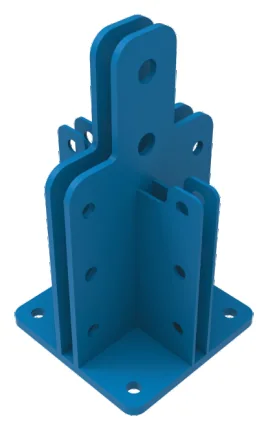

Başlangıç - Bitiş Elemanı
21,3 kg

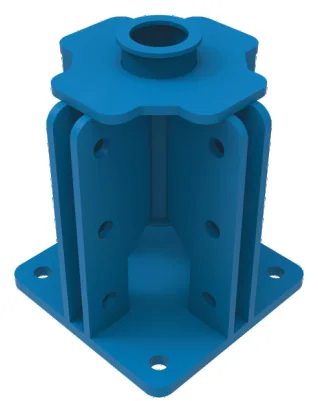

Ayar Mili Bağlantı Elemanı
17,6 kg

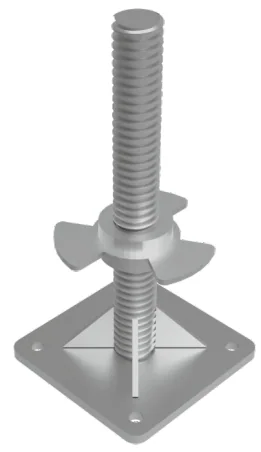

Alt Ayar Mili
50 cm · 16 kg

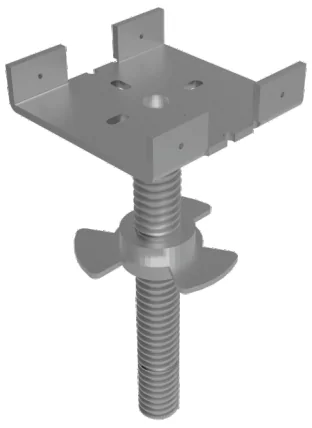

Üst Ayar Mili
50 cm · 16 kg

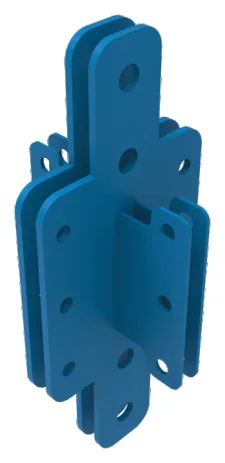

Kiriş Bağlantı Elemanı
16 kg

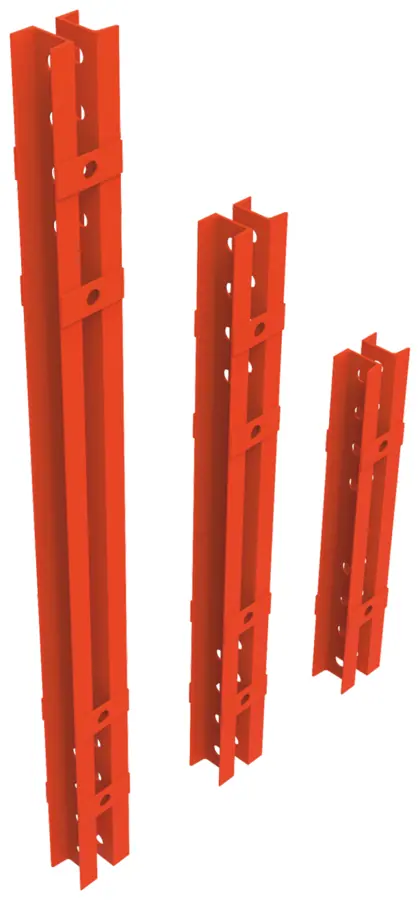

Taşıyıcı Kiriş
95–195 cm · 20,9–42,9 kg

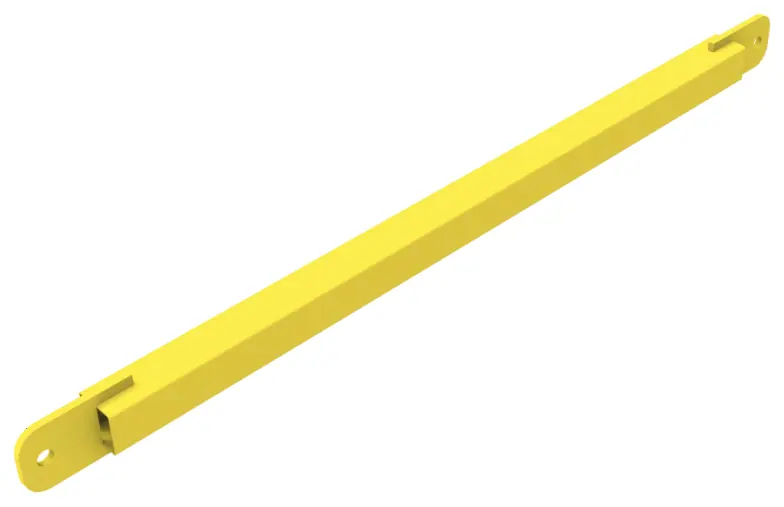

Yatay Bağlantı
50–250 cm · 1,9–12,7 kg

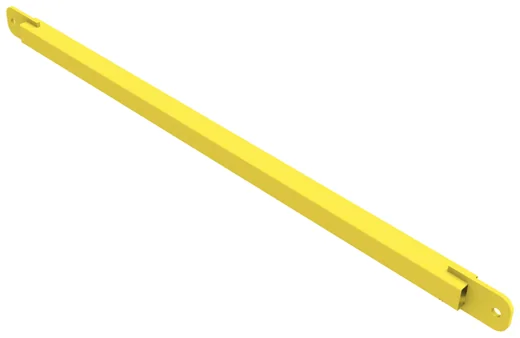

Çapraz Bağlantı
50-100 … 250-200 · 5,5–16 kg

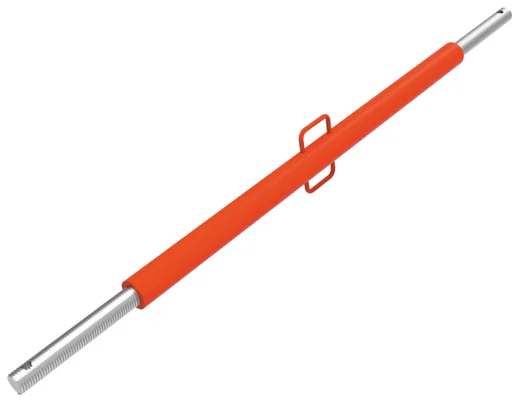

Payanda
50–200 cm · 9,9–16,5 kg

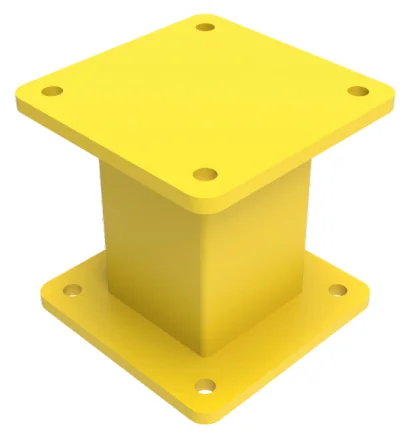

Yükseltme Elemanı
10–30 cm · 17,2–27,1 kg
Ana Taşıyıcı Dikme
200–600 cm · 100–300 kg

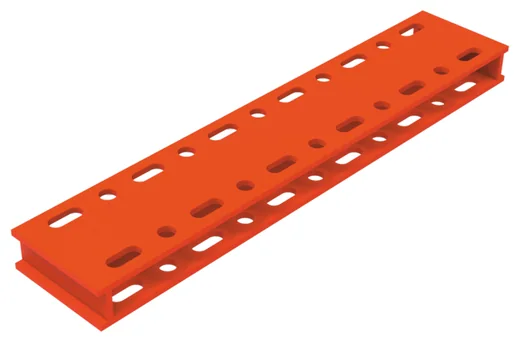

Ana Dikme Bağlantı Elemanı
75 cm · 14,4 kg

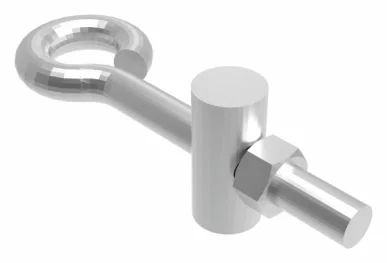

Ana Dikme Bağlama Pimi
0,5 kg

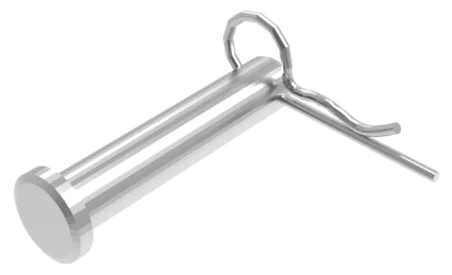

Pim ve Kopilya
20×130 … 30×100 · 0,3–0,6 kg

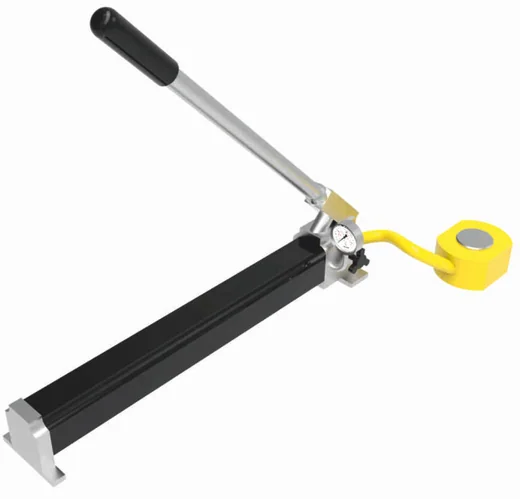

Hidrolik Pompa 400 kN
15 (ayar mesafesi) · 25 kg
Ağır Yük Taşıyıcı Sistem
Kurulum aşamaları

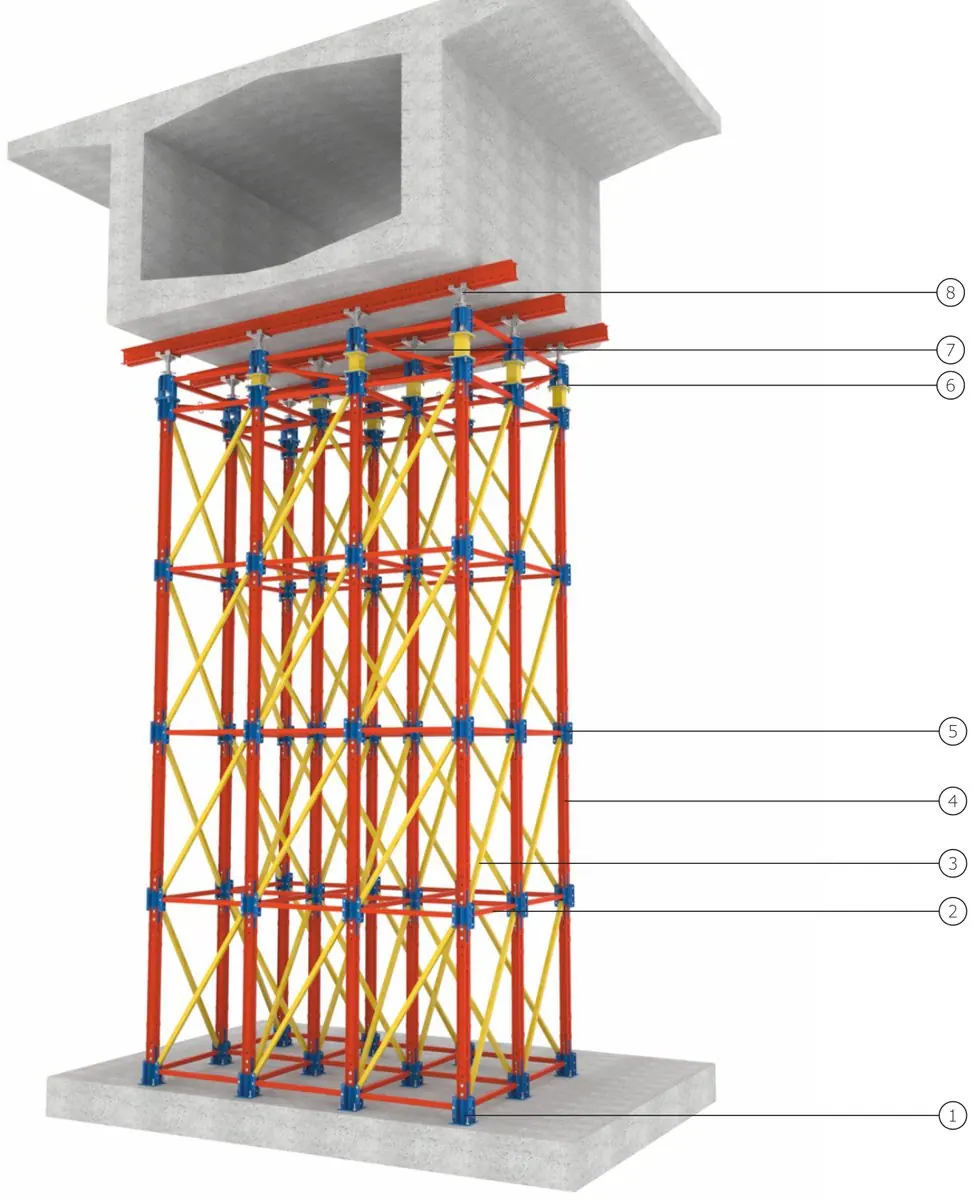

Genel görünüm
- Başlangıç - Bitiş Elemanı
- Yatay Bağlantı
- Çapraz Bağlantı
- Taşıyıcı Kiriş
- Kiriş Bağlantı Elemanı
- Ayar Mili Bağlantı Elemanı
- Payanda
- Ayar Mili

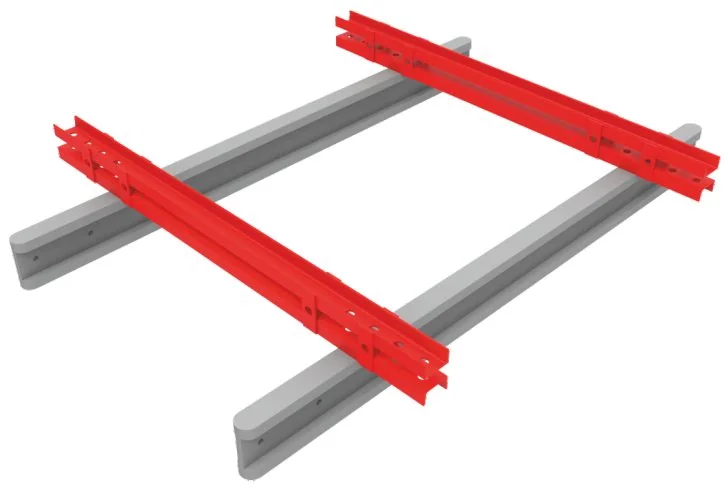

- Montaj alanı düz olmalıdır; rahat çalışmak için ana kirişler H20 kirişler üzerinde yerden yaklaşık 20 cm yükseltilerek yerleştirilir.

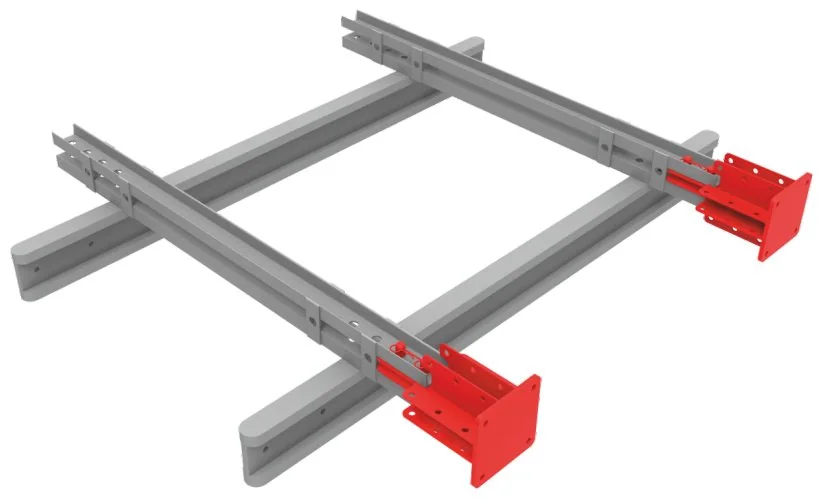

- Başlangıç-bitiş elemanları 2'şer adet 30×100 pim-kopilya ile kirişlere takılır.

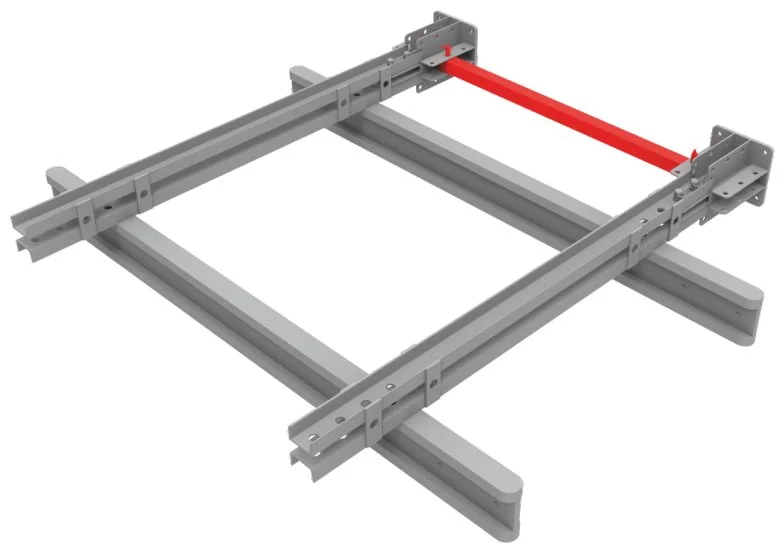

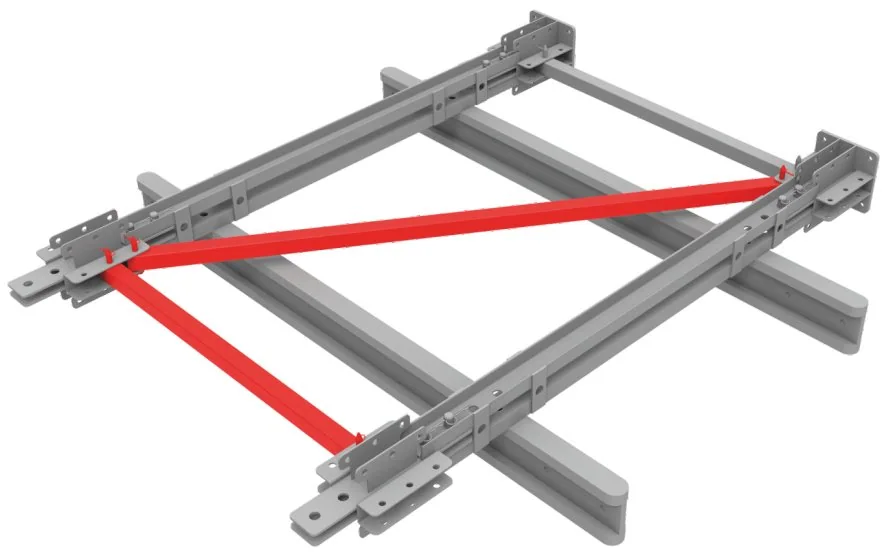

- Yatay bağlantılar 20×130 pim-kopilya ile başlangıç-bitiş elemanları arasına takılır.

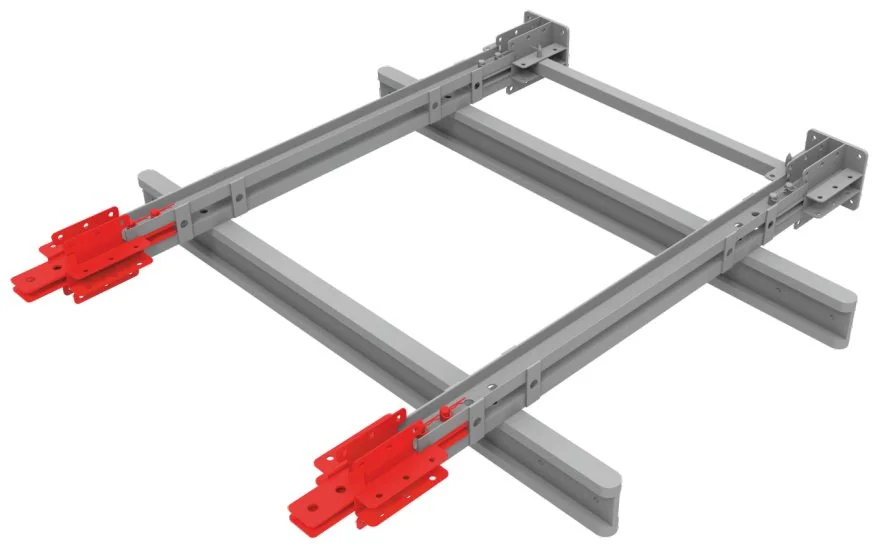

- Kiriş bağlantı elemanları 30×100 pim-kopilya ile kirişlere takılır.

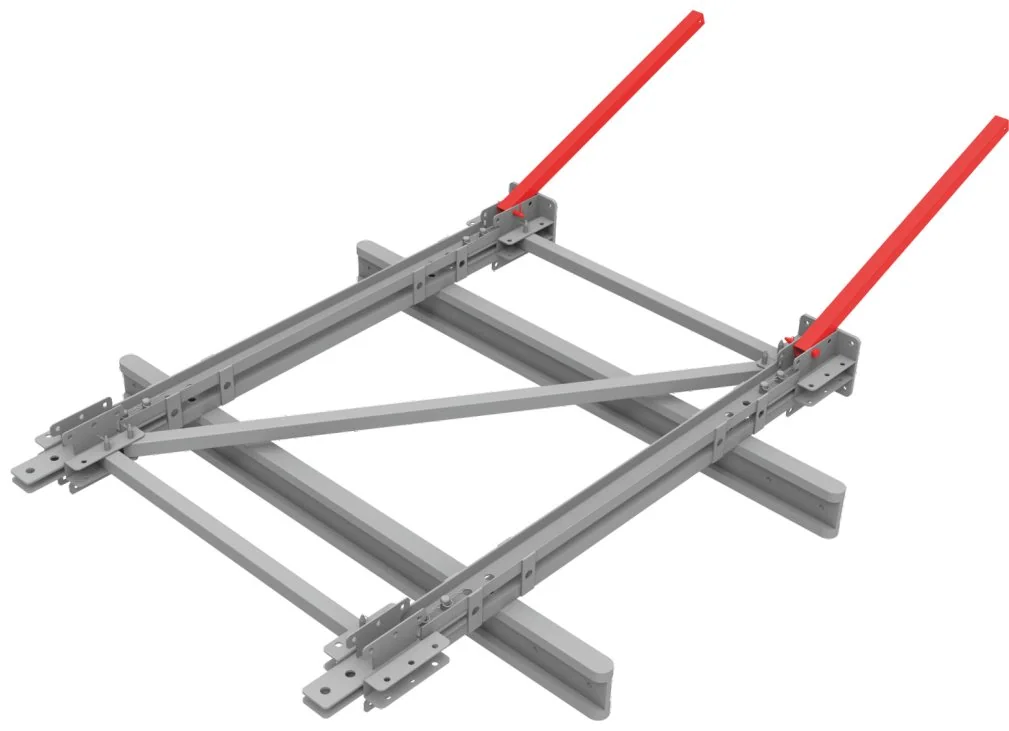

- Çapraz ve yatay bağlantılar başlangıç-bitiş ve kiriş bağlantı elemanları arasına takılır.

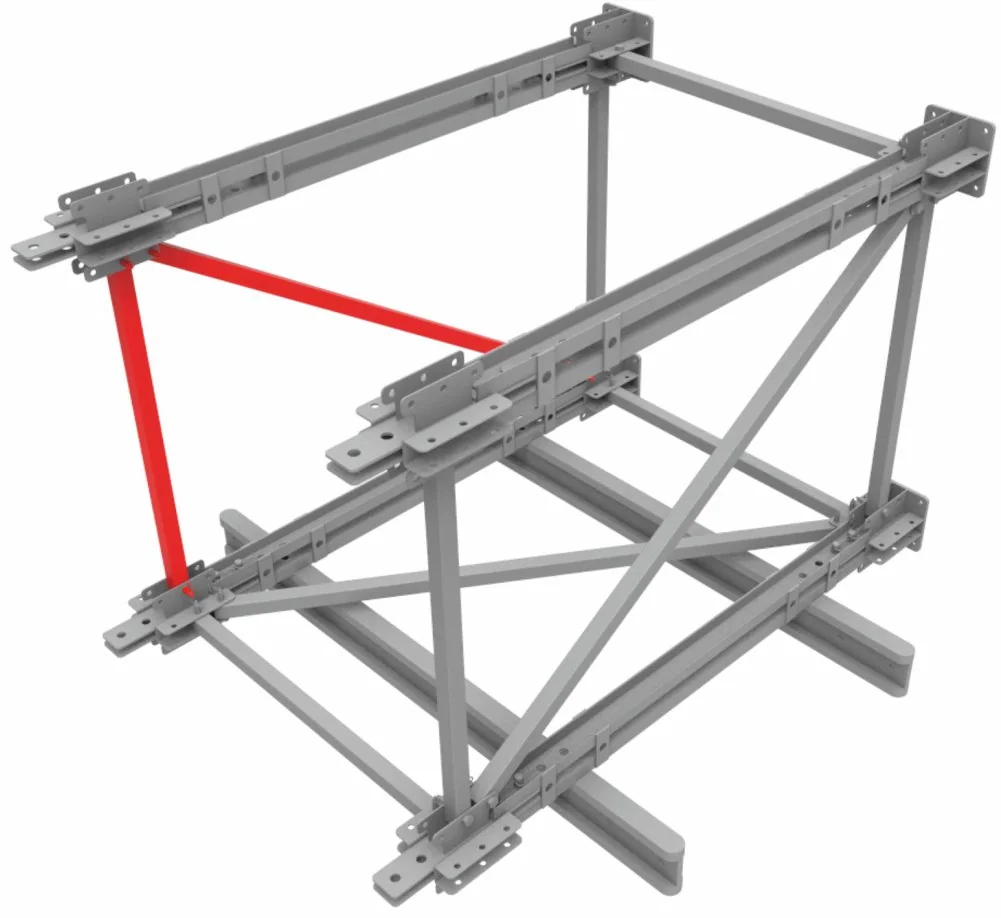

- Kule için diğer yöndeki yataylar dikey olarak takılır; üst başlangıç-bitiş elemanları yerleştirilir.
- Üst kirişler ve bağlantı elemanları takılır; çaprazlar spiral düzende yerleştirilir.
- Ek kule bölümleri montaj çizimine göre aynı sırayla eklenir.

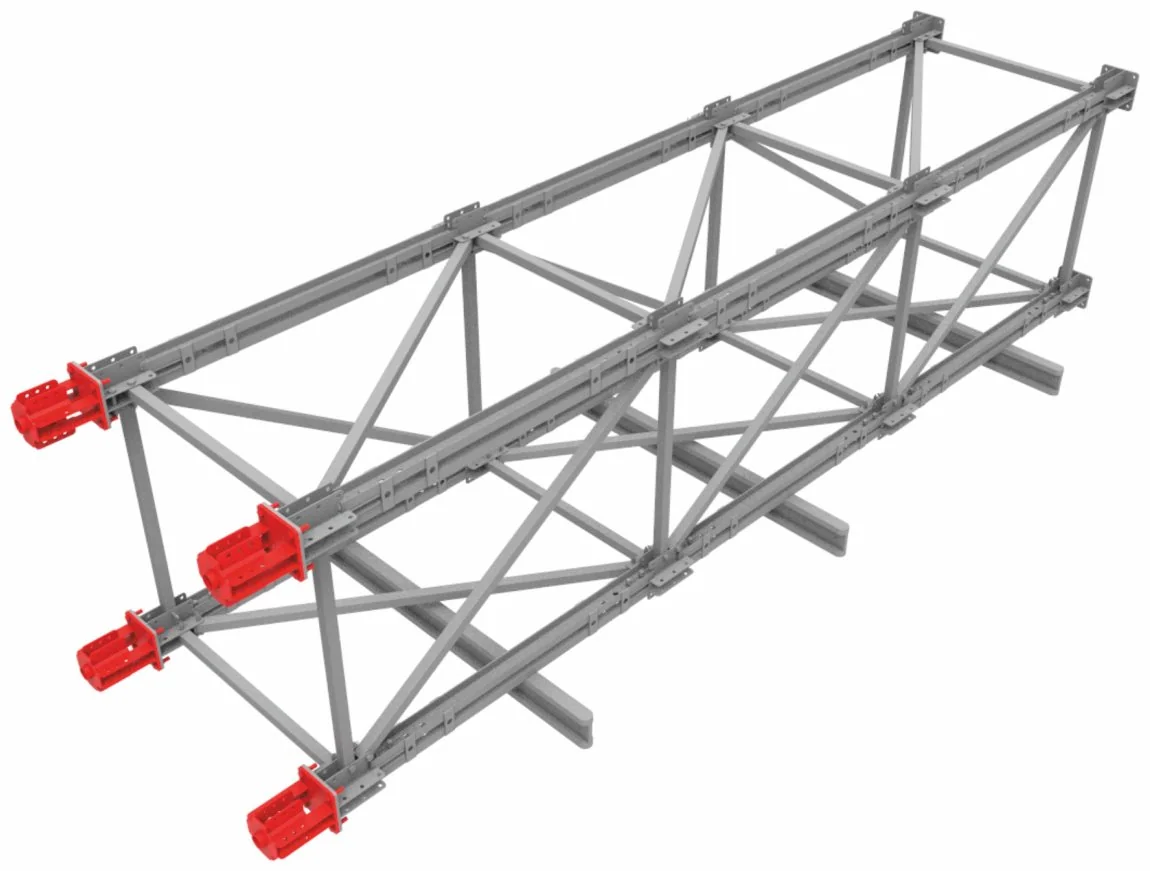

- Kule ucuna ayar mili bağlantı elemanları M20×40 cıvata-somunla takılır, aralarına yataylar bağlanır.
- Kule vinçle kaldırılıp yerine konur, payandalarla sabitlenir ve ayar milleriyle kotlanır.
Uygulama notları
- Kule yüksekliği, açıklık ve yükler statik projeyle belirlenir; hidrolik pompa ile hassas ayar yapılır.
- Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
- Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
- Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
- Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
- Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
Kataloglar
Ağır Yük Taşıyıcı Sistem kataloğu
Sistemin tanıtımı, tüm elemanların ölçü ve ağırlık tabloları, kurulum aşamaları ve teknik bilgiler tek PDF'te. Türkçe / İngilizce.
Kataloğu indir (PDF) · 4,4 MB Tüm kataloglar
