Döşeme Panel Kalıp Sistemi

SPF

Döşeme Panel Kalıp Sistemi hakkında

BLC Döşeme Panel Kalıp Sistemi, alüminyum panellerin doğrudan dikme başlıklarına oturduğu kirişsiz bir döşeme kalıbıdır. Farklı panel ölçüleri ve tamamlama profilleri ile her döşeme planına uyum sağlar; askı (re-shoring) başlığı sayesinde paneller erken sökülürken döşeme desteklenmeye devam eder.

Öne çıkan özellikler

30-120 × 90-150 cm alüminyum paneller
Kirişsiz, hızlı yerleşim
Re-shoring başlığı ile erken söküm
Montaj dikmesi ile yerden kurulum

Döşeme Panel Kalıp Sistemi

Sistem elemanları

Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.

Döşeme Panel Kalıp Sistemi

Kurulum aşamaları

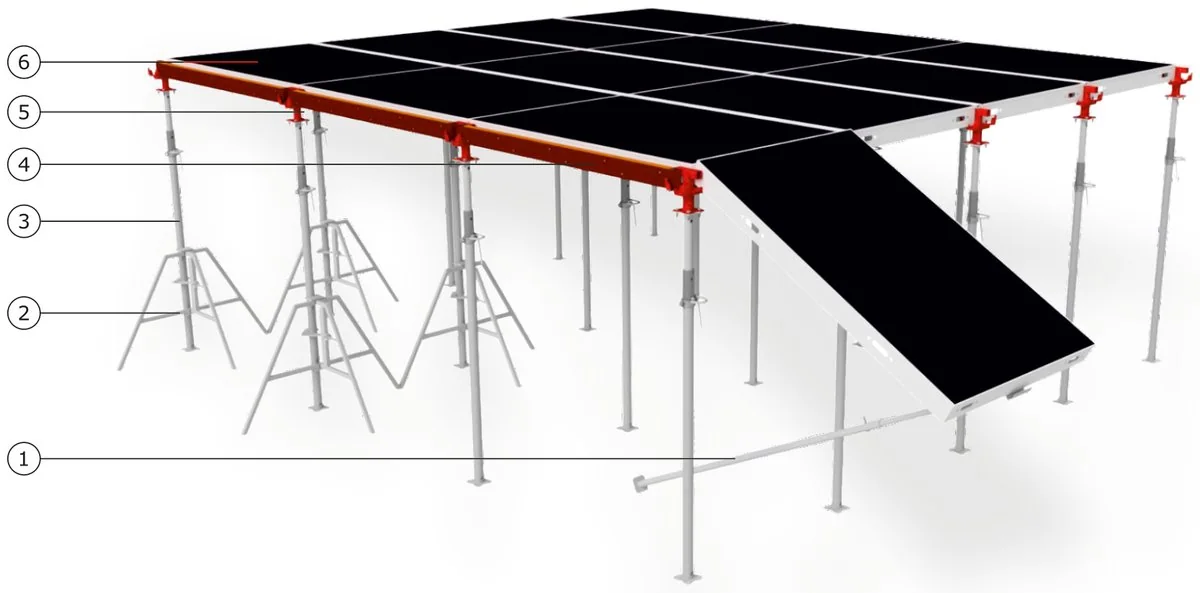

Genel görünüm

Panel Montaj Dikmesi

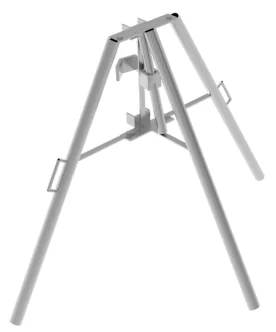

Üç Ayak Sehpa
Teleskopik Dikme

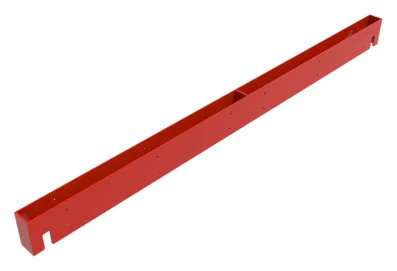

Tamamlama Profili

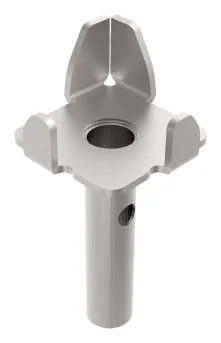

Düşer Başlık

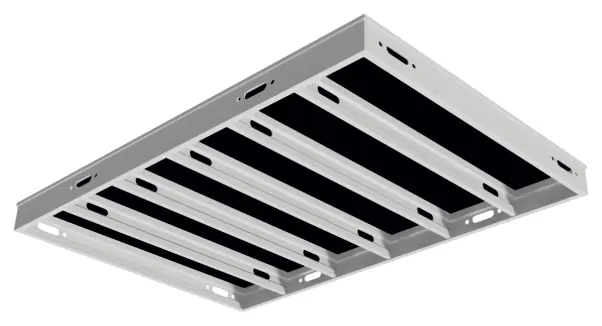

Alüminyum Panel

Düşer başlıklar M10 cıvata ve somunla dikmelere takılır; dikmeler üç ayak sehpalarla yerine konur.
İlk panel, yerleştirilen dikmelerin başlıklarına oturtulur.
Sonraki panel montaj dikmesiyle yerden kaldırılır.
Kaldırılan panelin serbest köşesine dikme takılarak panel taşıtılır.
İşlem tekrarlanarak döşeme tamamlanır; kenarlarda tamamlama profilleri kullanılır.
Söküm sırasında başlıklar indirilir, paneller alınır; dikmeler yerinde kalarak döşemeyi taşır.

Uygulama notları

Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.

KATALOGDöşeme Panel Kalıp Sistemi

PDF · 3,8 MB · TR / EN

Kataloğu indir (PDF) ↓
