Flanşlı İskele Sistemi
Endüstriyel yapılar için her forma uyan çok yönlü sistem.
- 42 sistem elemanı
- 155 ölçü seçeneği
- Ø48,3 mm Boru
- 50 cm Flanş aralığı
Flanşlı İskele Sistemi hakkında

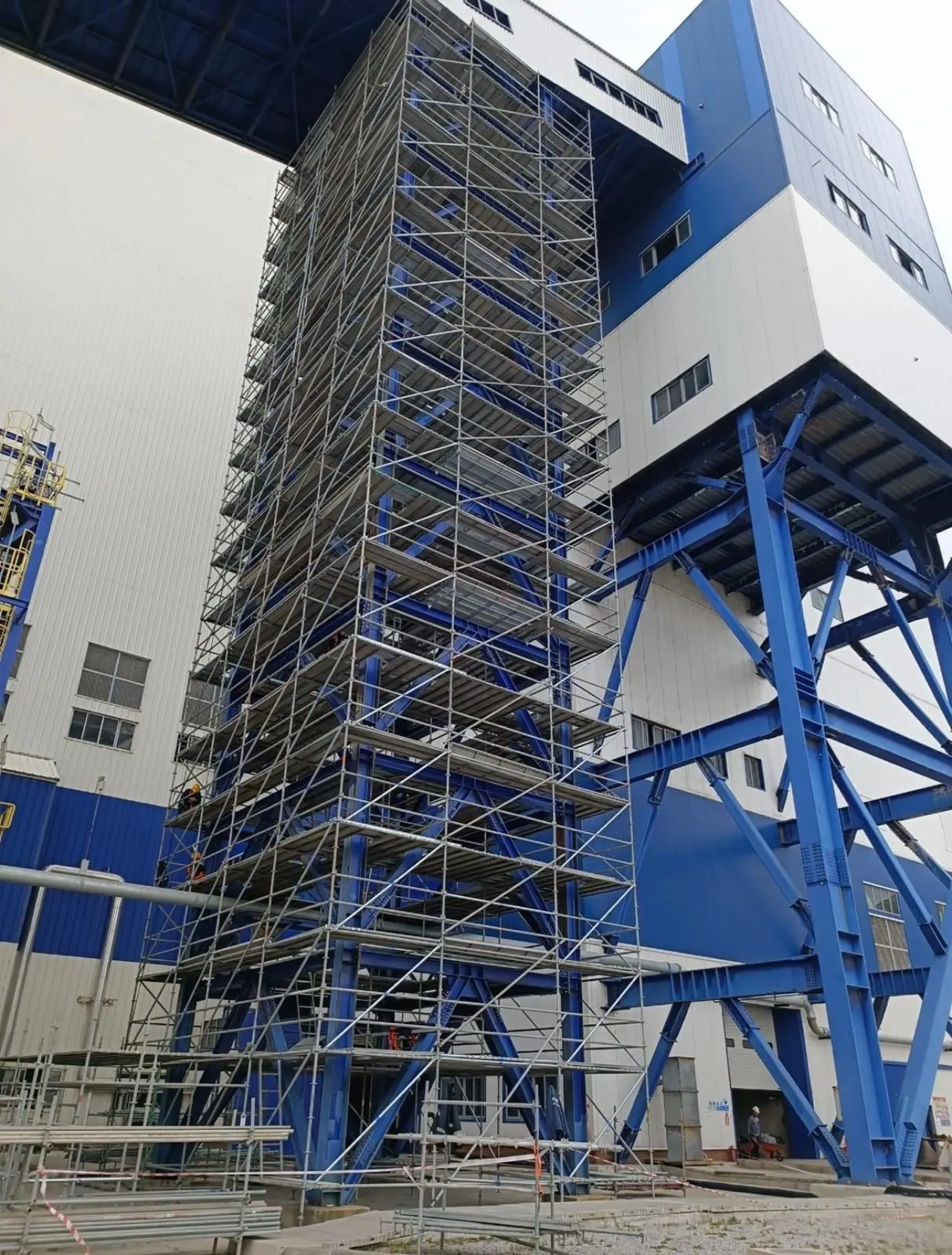

BLC Flanşlı İskele Sistemi; enerji santralleri, tersaneler, rafineriler, sanat yapıları, tünel ve baraj inşaatları ile her türlü cephe çalışmasında kullanılan çok yönlü bir sistemdir. Dikmelere kaynaklı sekiz delikli flanşlara farklı yönlerden 8 adede kadar yatay veya çapraz eleman bağlanabilir; böylece sistem 360° hareket kabiliyetiyle girinti, çıkıntı ve dairesel yüzeylere kolayca uyum sağlar. Hem taşıyıcı (döşeme altı) hem de çalışma iskelesi olarak kullanılabilir.
Öne çıkan özellikler
- Ø48 mm TSE belgeli, mekanik testli borular
- ISO 9001'e uygun, robot kaynaklı üretim
- Flanş başına 8 bağlantı, 360° esneklik
- Dikme başına 6 tona kadar taşıma kapasitesi
- Kama kilitli, cıvatasız hızlı montaj
- Merdiven kulesi, ağır yük ve dairesel çözümler
Sistem elemanları
Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.

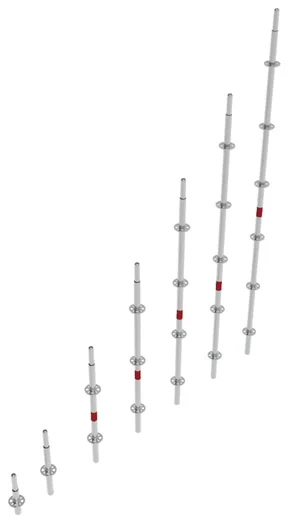

Dikme (Ekleme Pimli)
25–300 cm · 1,9–13,3 kg

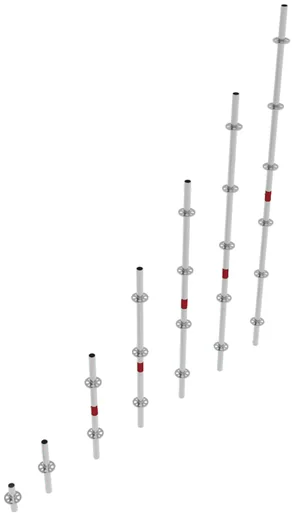

Dikme
25–300 cm · 1,4–12,7 kg

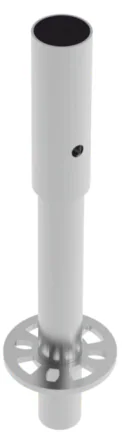

Başlangıç Ayağı
2,4 kg
Başlangıç Ayağı Pimi
0,3 kg
Alt Ayar Mili Ø38
50–100 cm · 2,8–4,5 kg

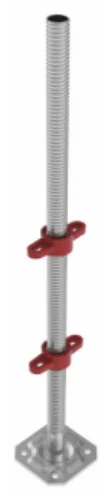

Alt Ayar Mili Ø38 + Somun
70–100 cm · 3,8–4,7 kg

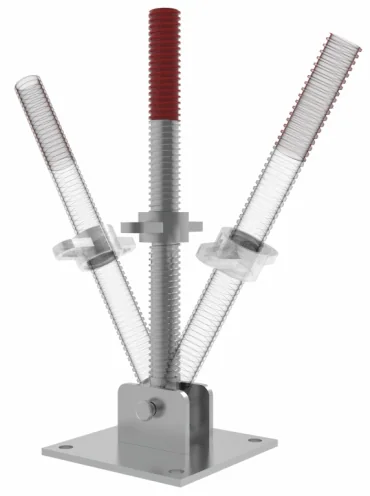

Mafsallı Alt Ayar Mili Ø38
50–100 cm · 4,2–6,4 kg

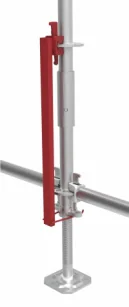

Ayar Mili Kancası
2 kg
İskele Ekleme Elemanı Ø38
0,55 kg

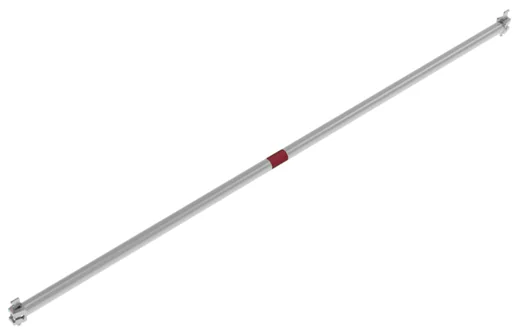

Yatay
42–300 cm · 1,9–9 kg

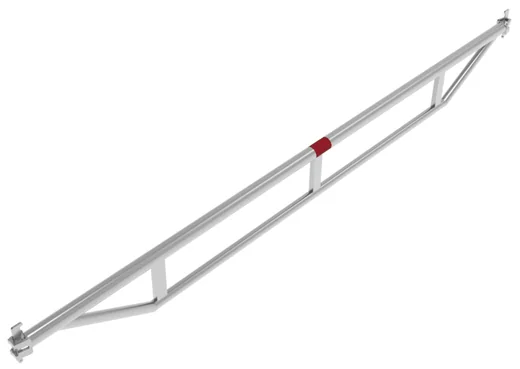

Takviyeli Yatay - B
137–300 cm · 6,3–13,5 kg

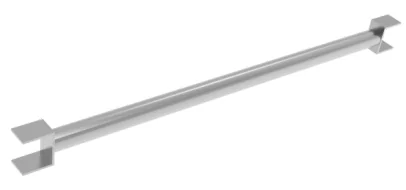

Ara Yatay UU
65–155 cm · 2,5–5,1 kg

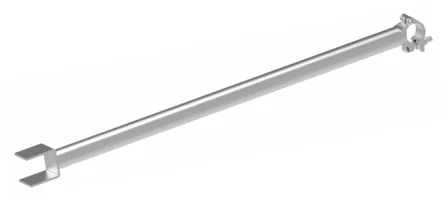

Ara Yatay UC
65–155 cm · 2,6–5,2 kg

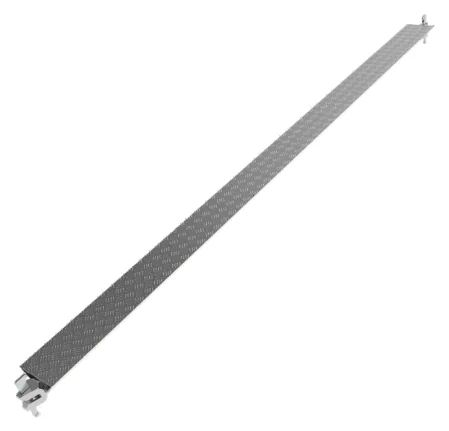

Ara Kapama Yatayı
150–300 cm · 9,3–16 kg

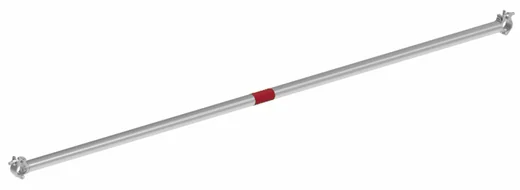

Kelepçeli Yatay
250 cm · 7,9 kg

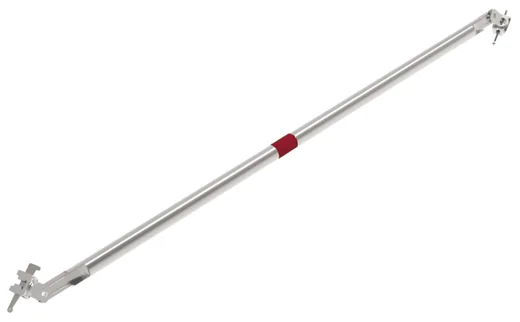

Çapraz
75×150 … 300×200 · 5,7–10,7 kg

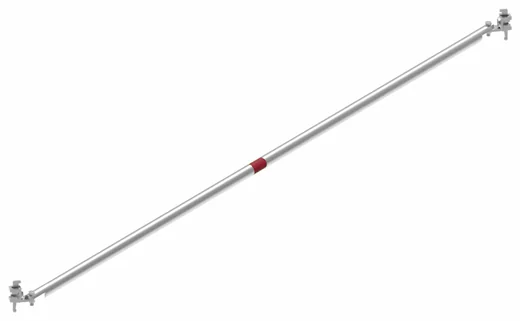

Alt Çapraz
75×250 … 300×300 · 7,5–13 kg

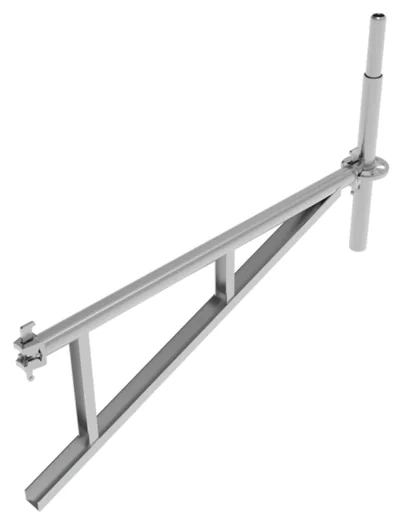

Konsol T1
42–111 cm · 4,5–11,9 kg

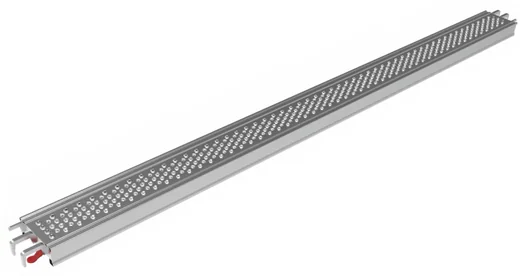

Çelik Platform 18
75–300 cm · 4,8–14,2 kg

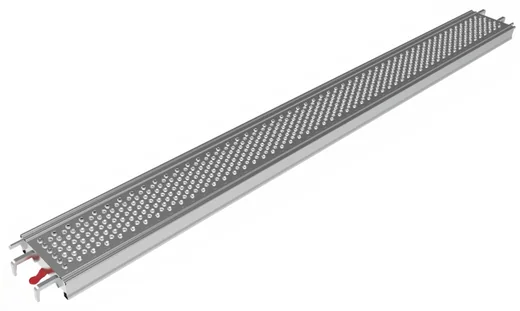

Çelik Platform 23
75–300 cm · 5,2–16,4 kg

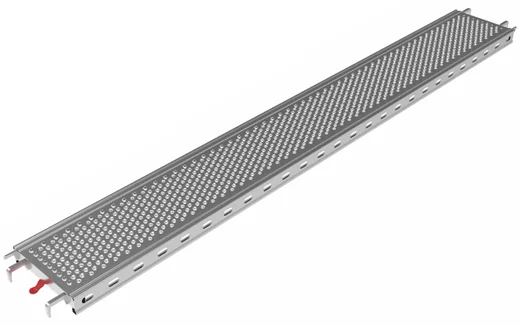

Çelik Platform 32
75–300 cm · 6,3–19,1 kg

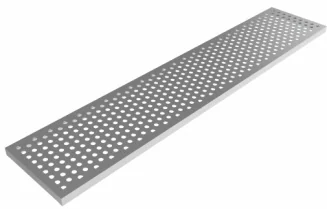

Ara Kapama Platformu 30
100–250 cm · 6,6–14,5 kg

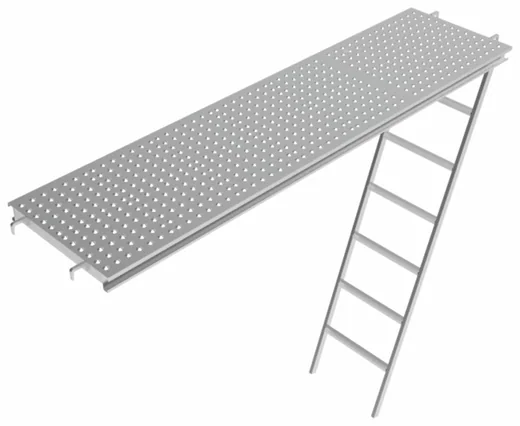

Çelik Merdivenli Platform 63
125–300 cm · 25–45 kg

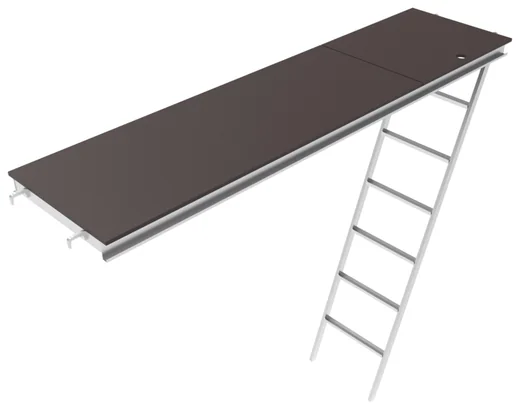

Alüminyum Merdivenli Platform 63
125–300 cm · 19–25 kg

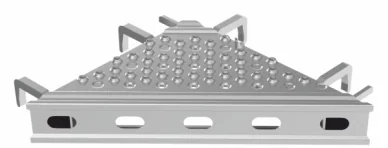

Üçgen Köşe Platformu
40–65 cm · 4,5–7,9 kg

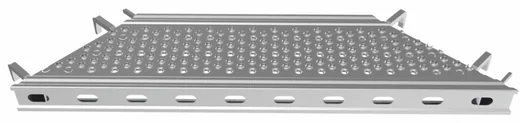

Açılı Köşe Platformu
125–375 cm · 8,75–22,3 kg

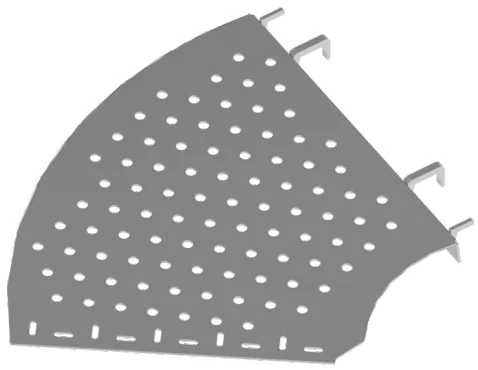

Ayarlı Köşe Dönüş Platformu
70 cm · 11,5 kg

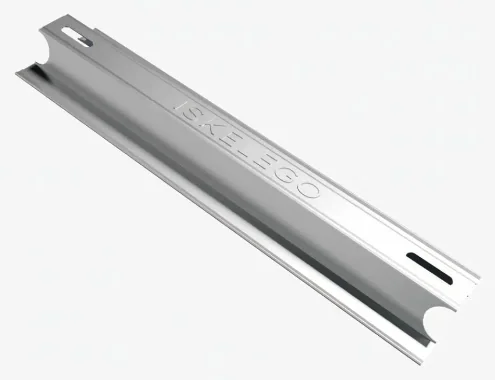

Topukluk
42–300 cm · 1–6,7 kg

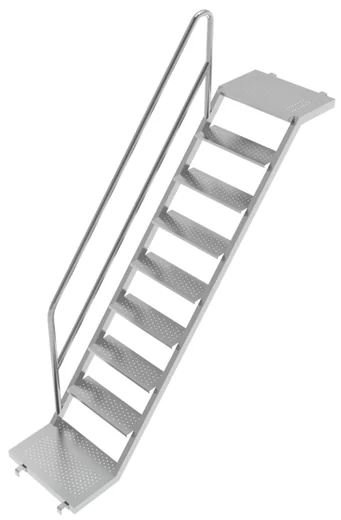

Z Merdiven + Korkuluk
58×250×200 … 68×250×200 · 50–56 kg

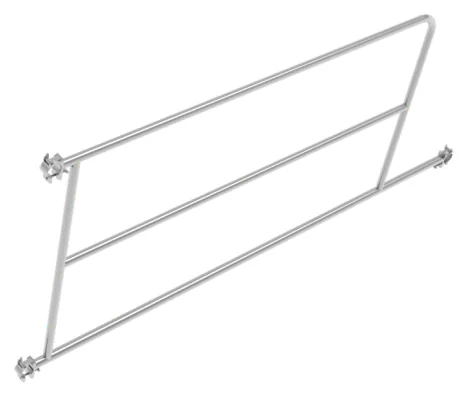

Merdiven Kulesi Bitiş Korkuluğu
250×100 · 13,4 kg

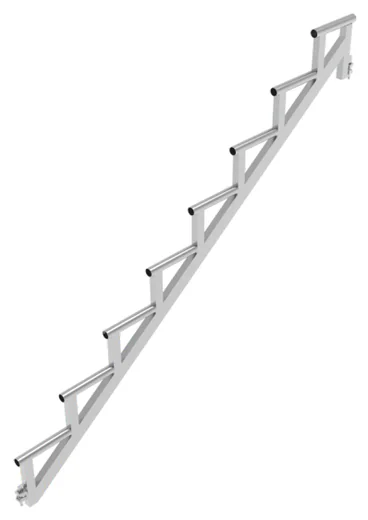

Merdiven Yanağı
250×200 · 28 kg

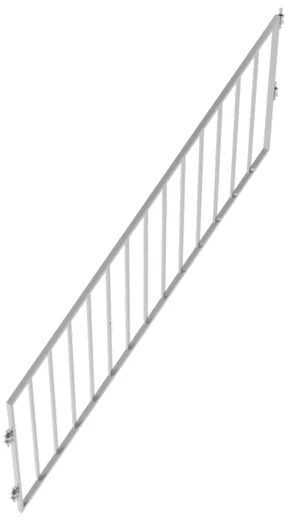

Merdiven Korkuluğu
250×100 · 29,4 kg

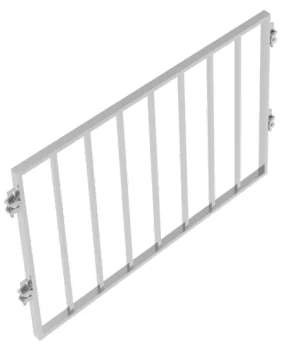

Sahanlık Korkuluğu
75×100 … 150×100 · 10,8–16,9 kg

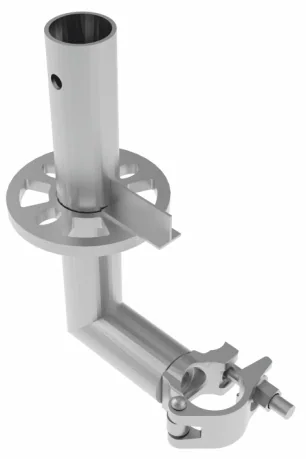

Kelepçeli L Adaptör
2,4 kg

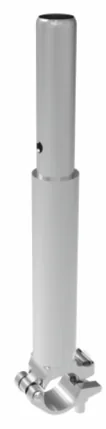

Kelepçeli Adaptör
1,8 kg

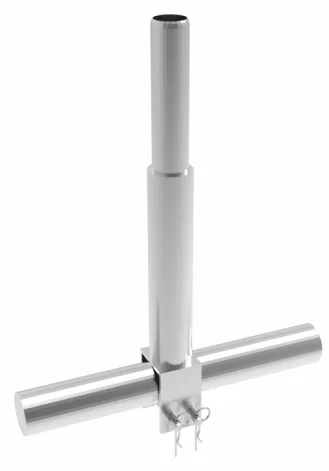

U Adaptör
1,8 kg

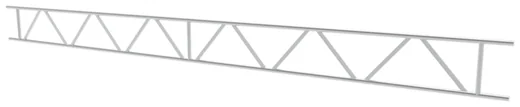

Alüminyum Taşıyıcı Kiriş
350–750 cm · 13,8–26,4 kg

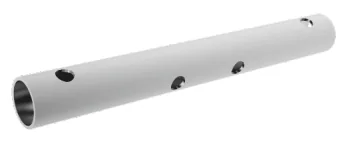

Taşıyıcı Kiriş Ekleme Elemanı
0,65 kg

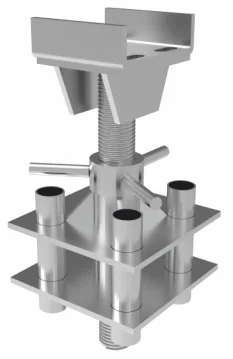

Ağır Yük Üst Ayar Mili
33 kg
Çift Kamalı Kurtağzı
1,1 kg

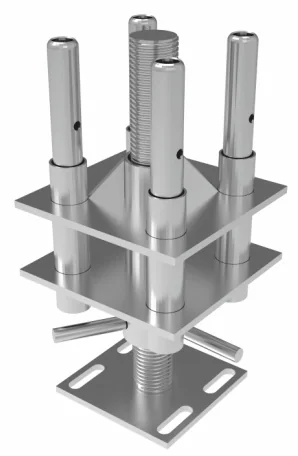

Ağır Yük Alt Ayar Mili
28 kg
Pim ve Kopilya
10×65 … 16×80 · 0,06–0,15 kgKurulum aşamaları

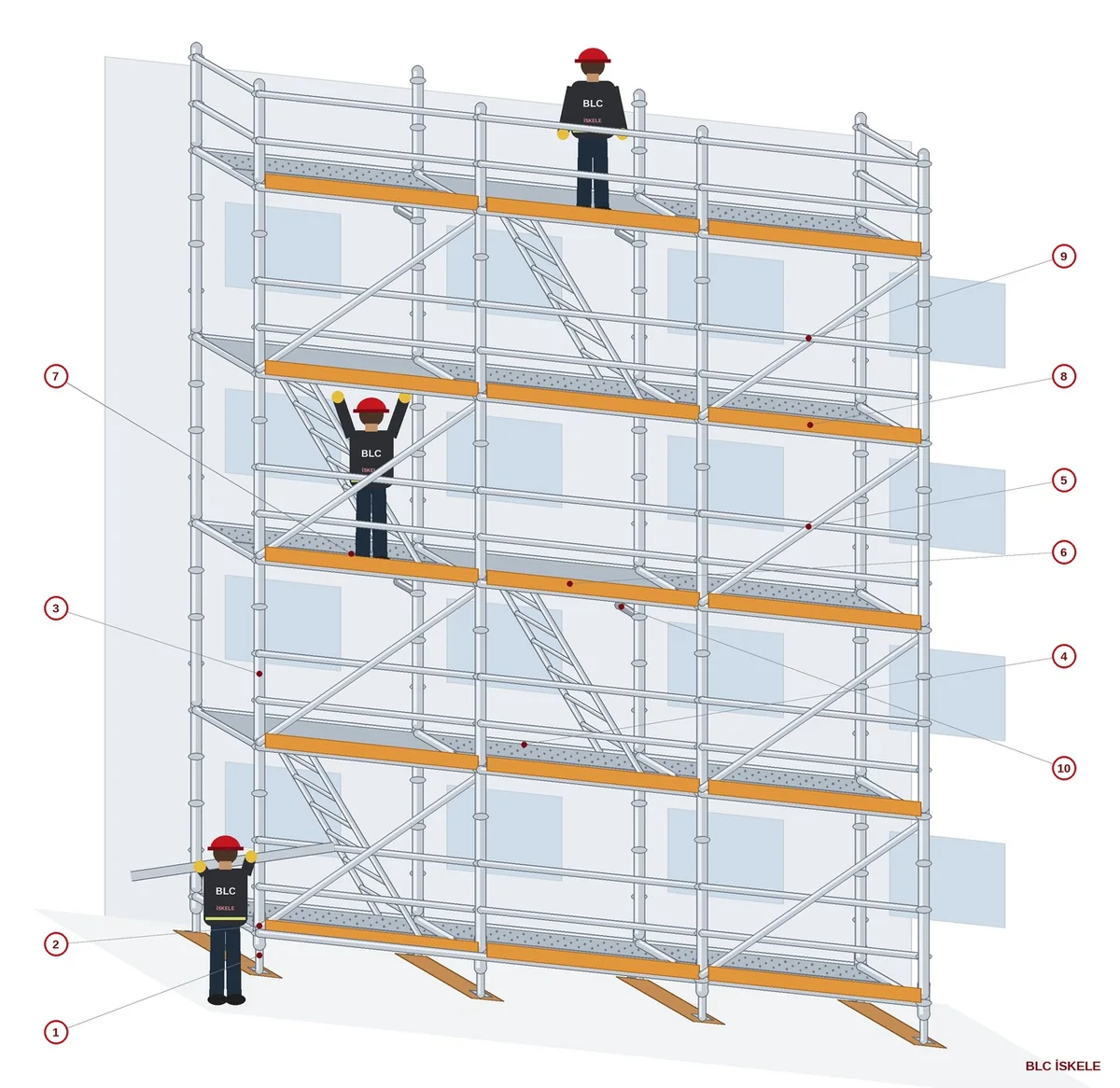

Genel görünüm
- Alt Ayar Mili
- Başlangıç Fincanı
- Flanşlı Dikme
- Yatay
- Çapraz
- Çelik Platform
- Merdivenli Platform
- Topukluk
- Korkuluk Yatayı
- Ankraj (Duvar Bağlantısı)

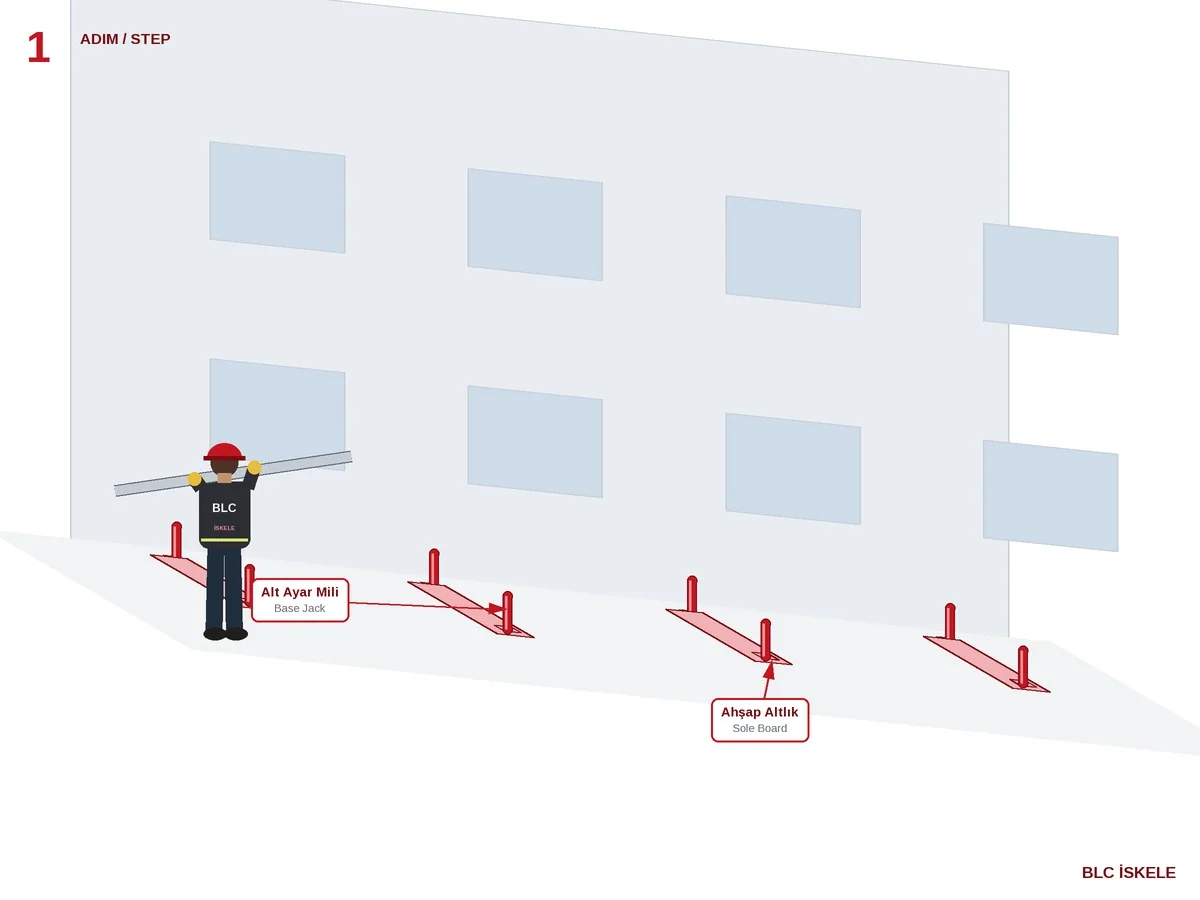

- Kurulum projesine göre alt ayar millerinin yerleri ve yükseklikleri ayarlanır.

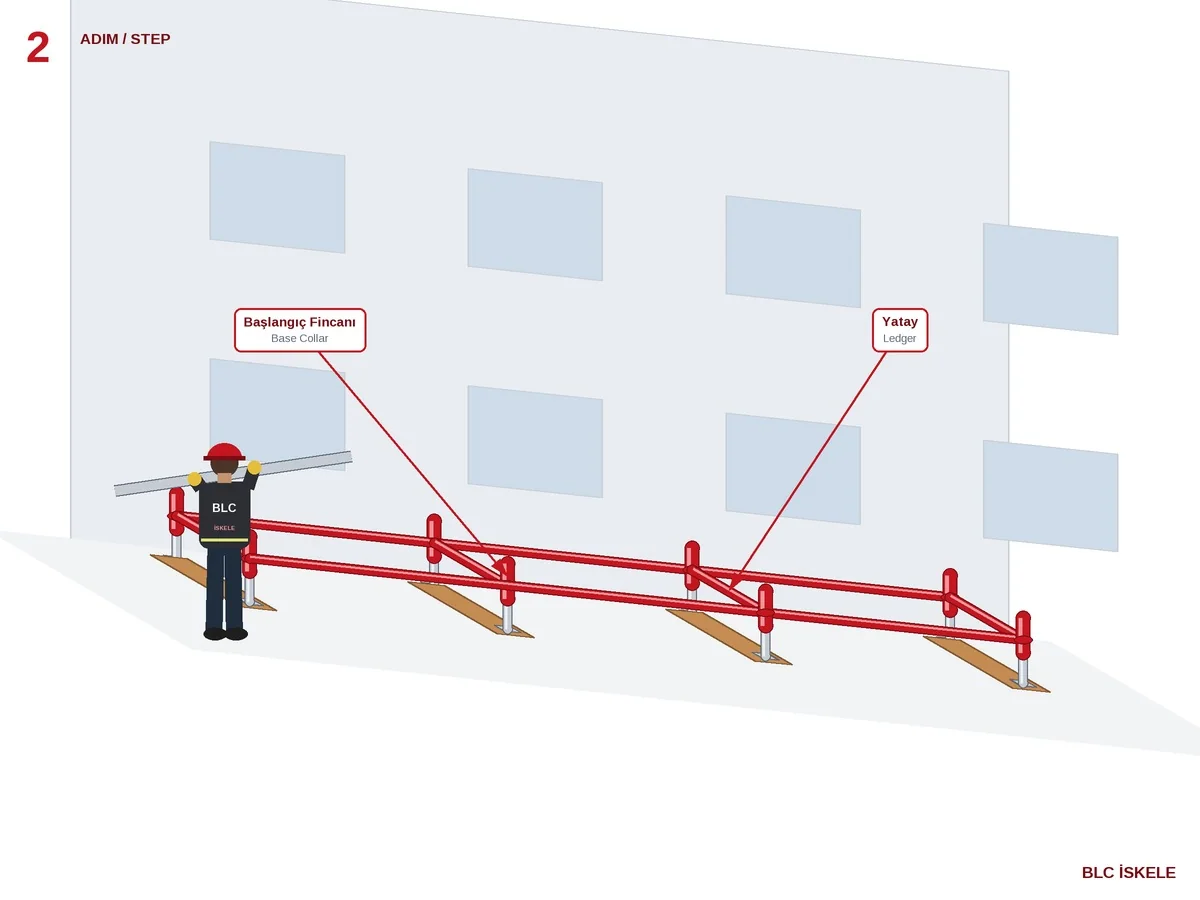

- Başlangıç ayakları ayar millerine takılır, yataylarla aralıklar sabitlenir ve sistem terazisine alınır.

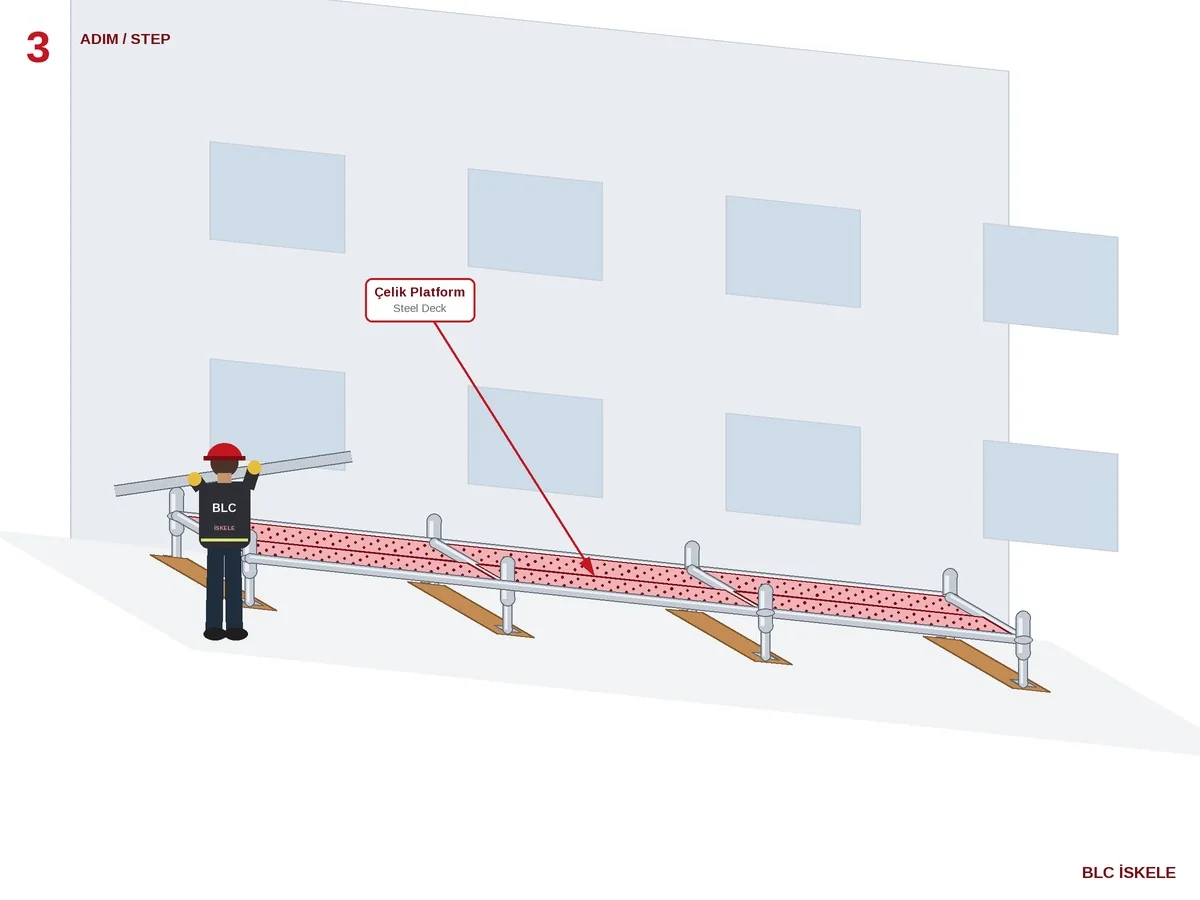

- Merdiven çıkışı olacak gözlerde platformlar başlangıç seviyesine yerleştirilir.

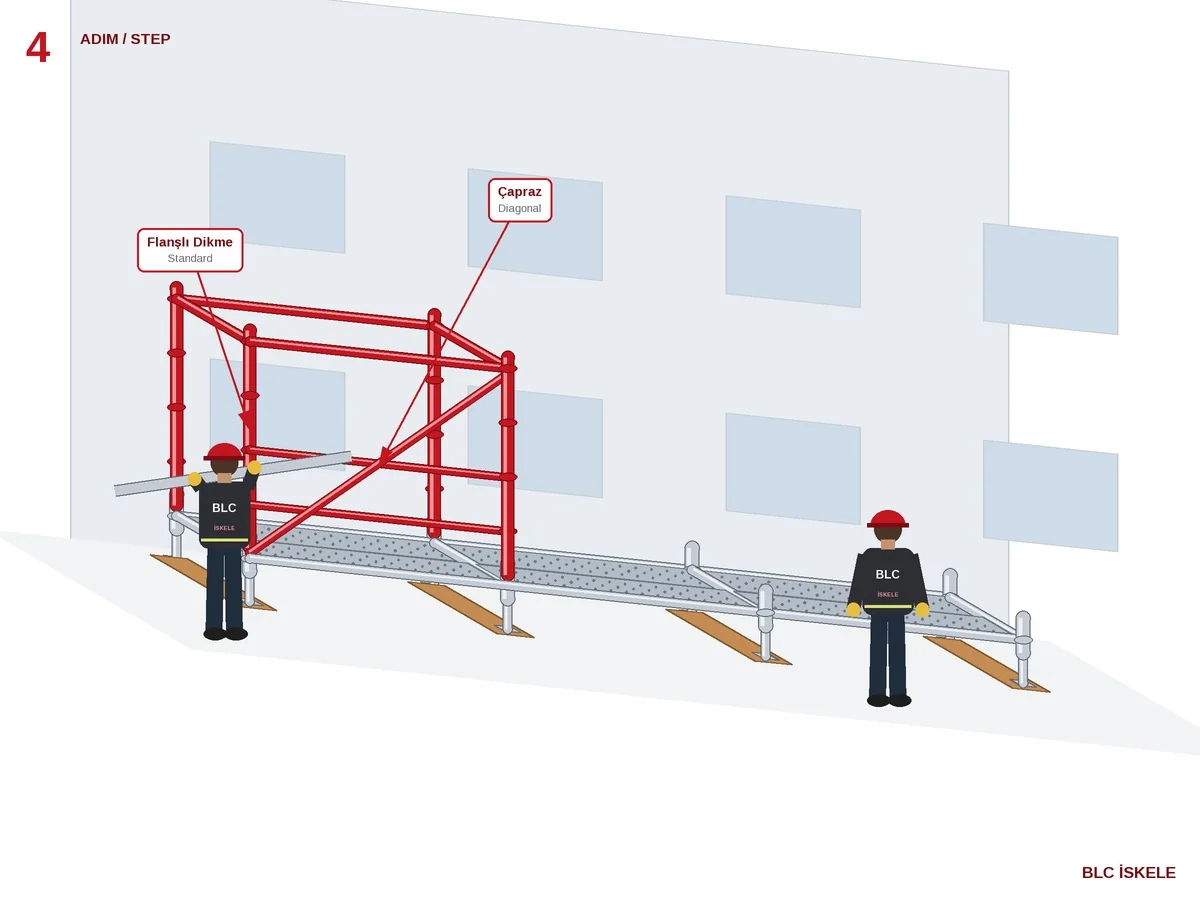

- İlk göz, düşey elemanlar, yataylar ve projede öngörülen çaprazlarla oluşturulur.

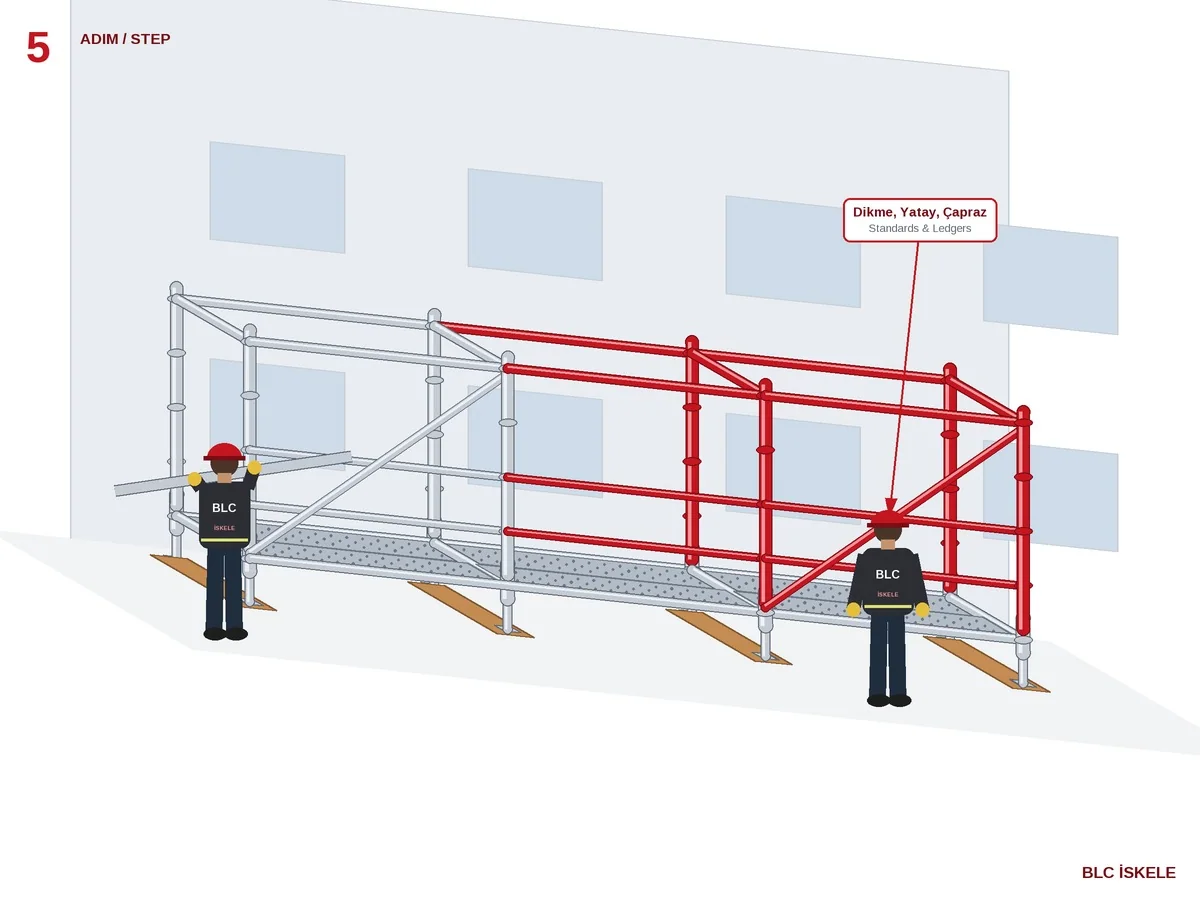

- Aynı düzenle birinci kat tamamlanır.

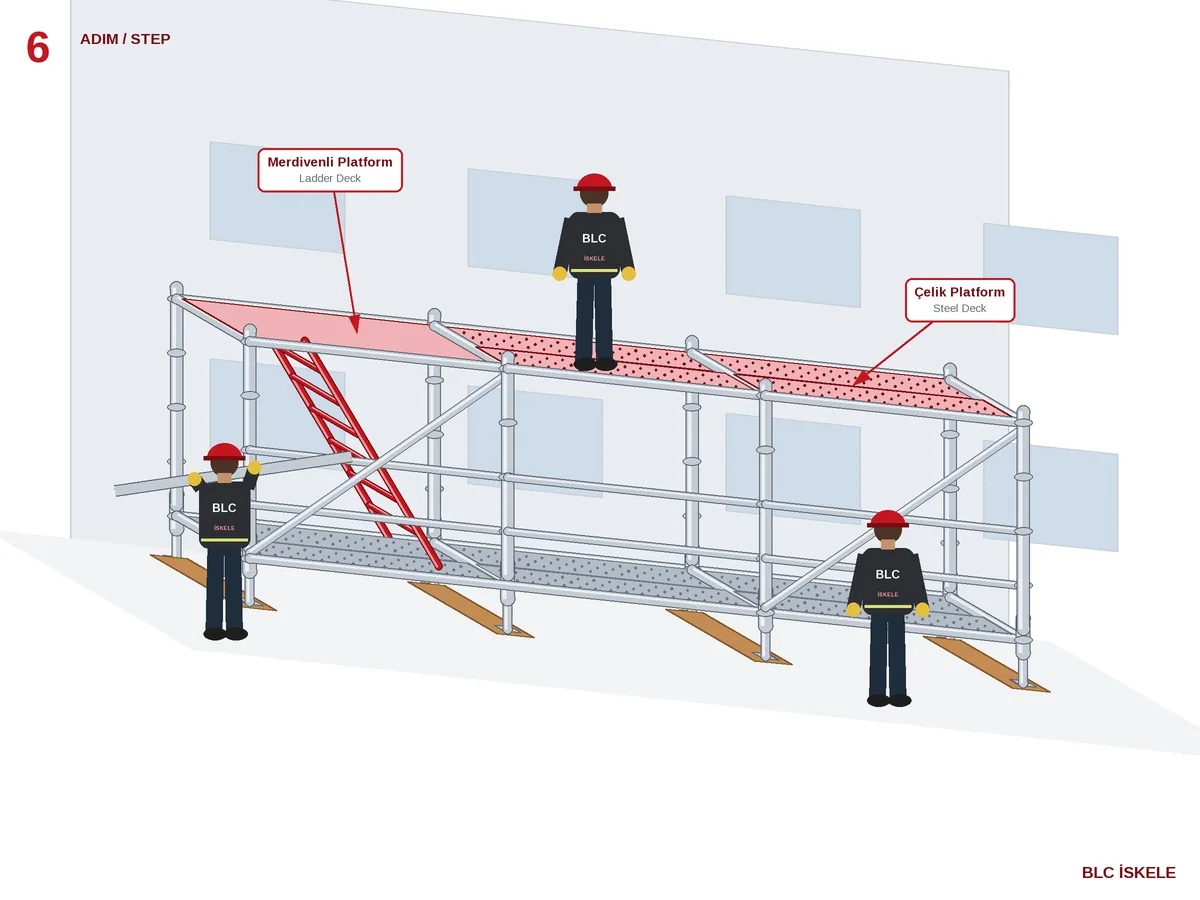

- Üst kat platformları, merdivenli platformların konumlarına dikkat edilerek yerleştirilir.

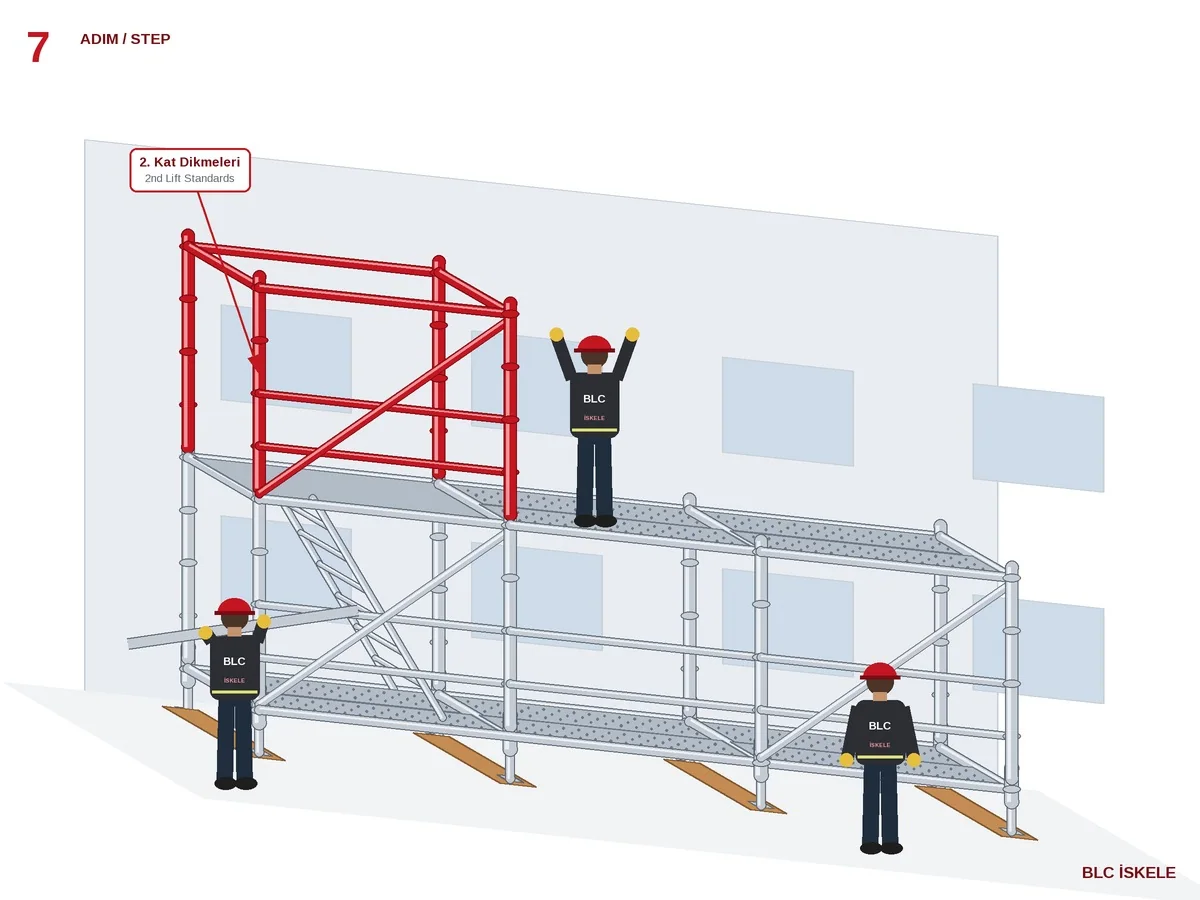

- İkinci katın ilk gözü düşey elemanlar, yataylar ve çaprazlarla kurulur.

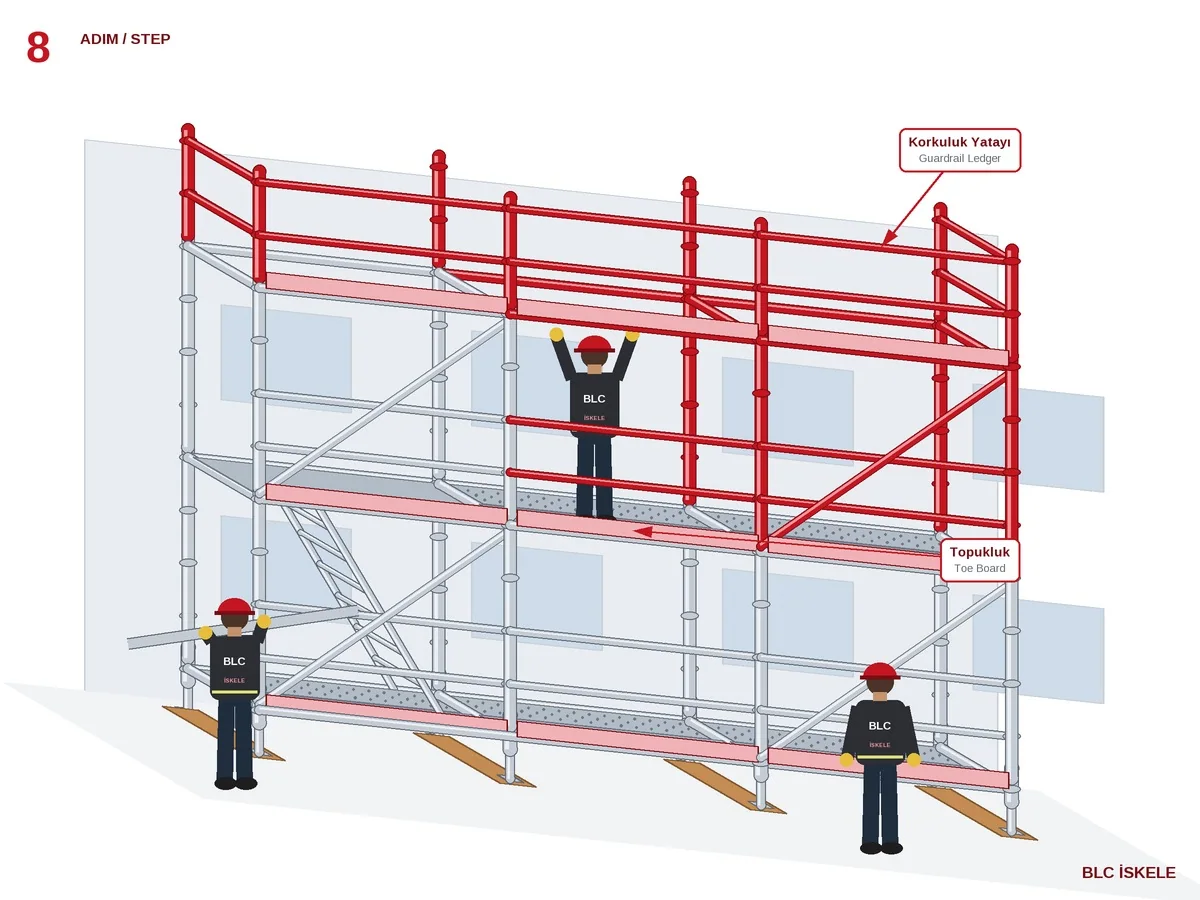

- İkinci kat tamamlanır; topukluklar ve korkuluklar takılır.
- İskele, projede belirtilen aralıklarla cepheye ankrajlanır.
- Kurulum, istenen yüksekliğe kadar aynı sırayla sürdürülür.
Uygulama notları
- Yatay ve çapraz bağlantıların kamaları çekiçle sonuna kadar çakılarak kilitlenmelidir.
- Flanş başına en fazla 8 bağlantı yapılabilir; çaprazlar projede gösterilen gözlere takılır.
- Taşıyıcı (döşeme altı) kullanımında dikme yükleri statik hesapla doğrulanmalıdır.
- Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
- Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
- Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
- Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
- Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
Flanşlı İskele Sistemi kataloğu
Sistemin tanıtımı, tüm elemanların ölçü ve ağırlık tabloları, kurulum aşamaları ve teknik bilgiler tek PDF'te. Türkçe / İngilizce.

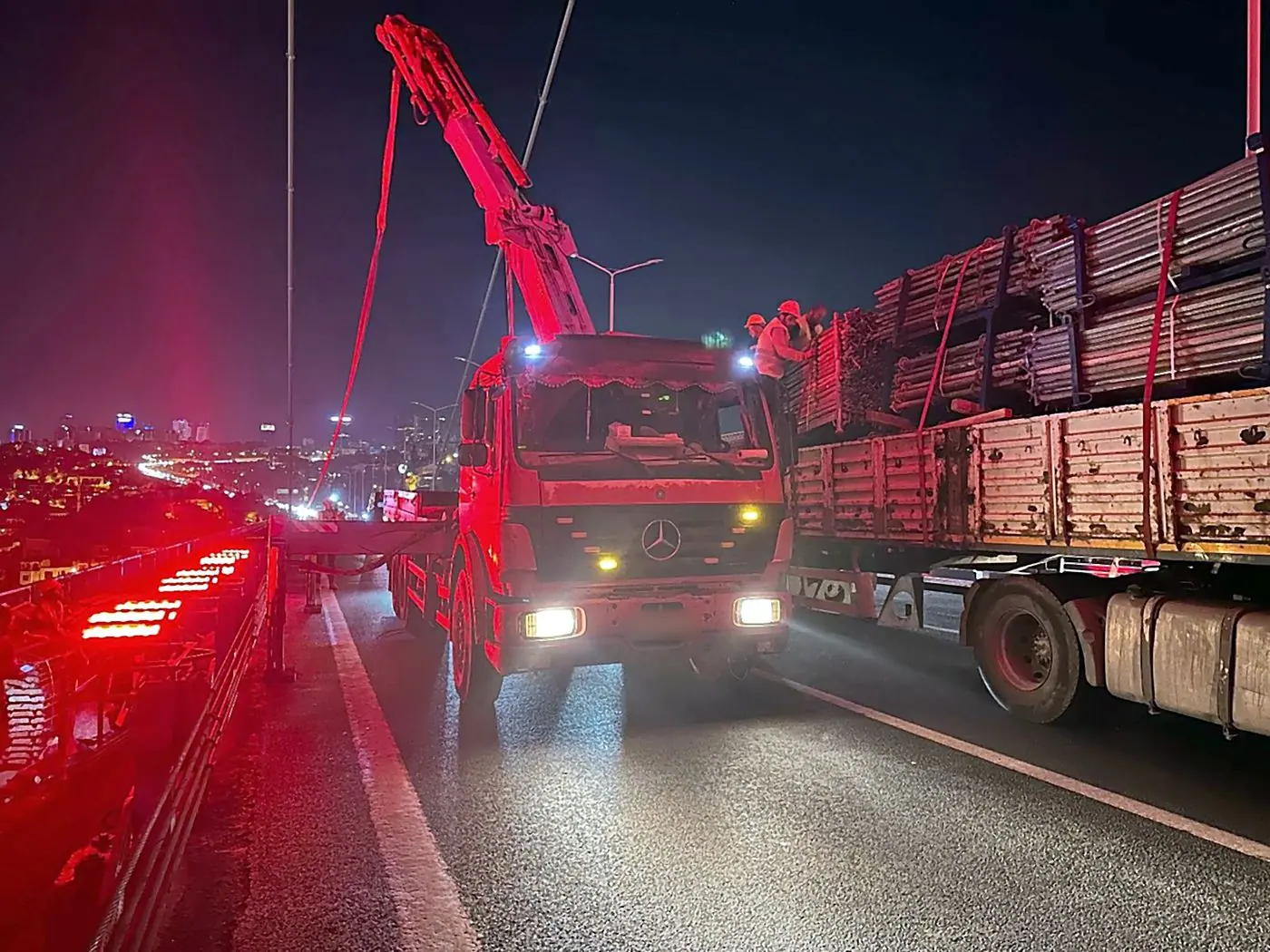

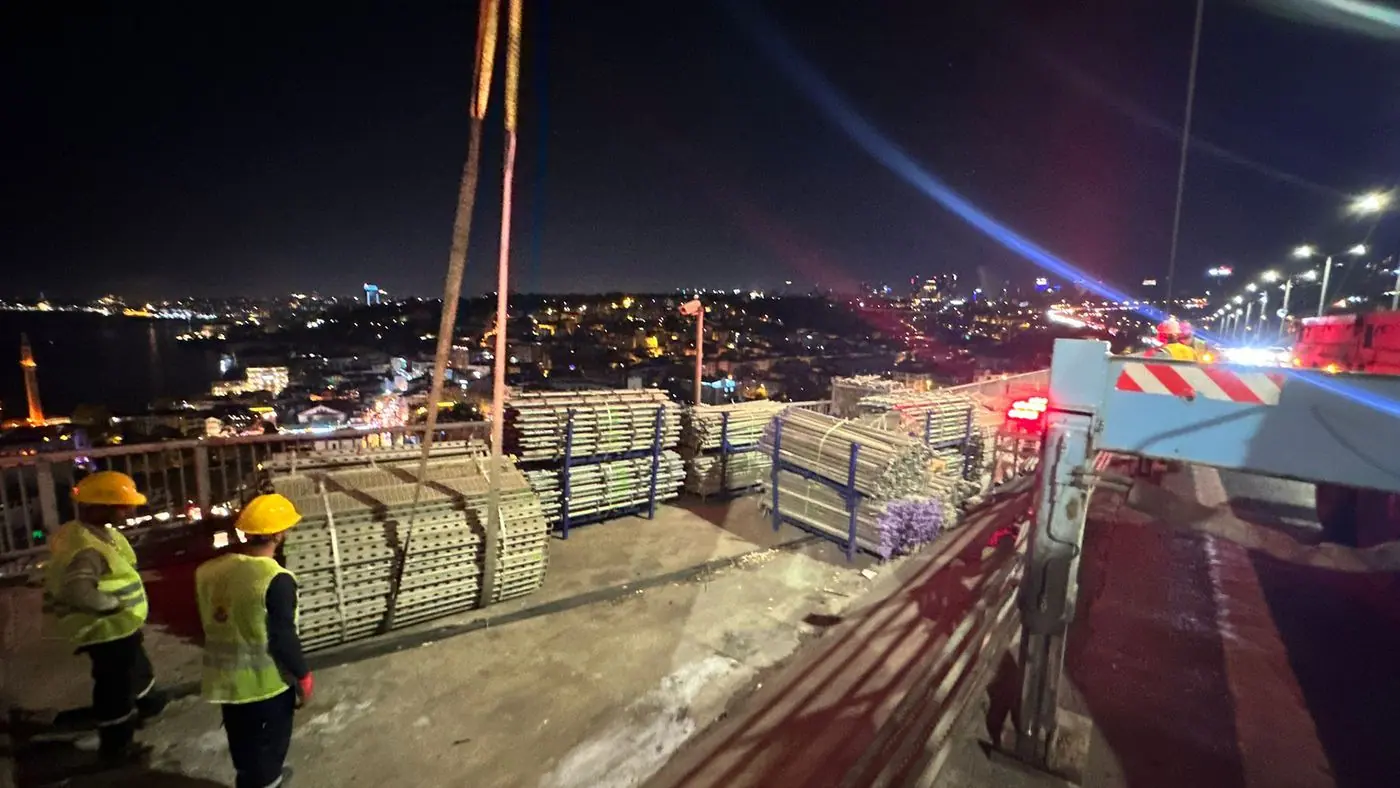

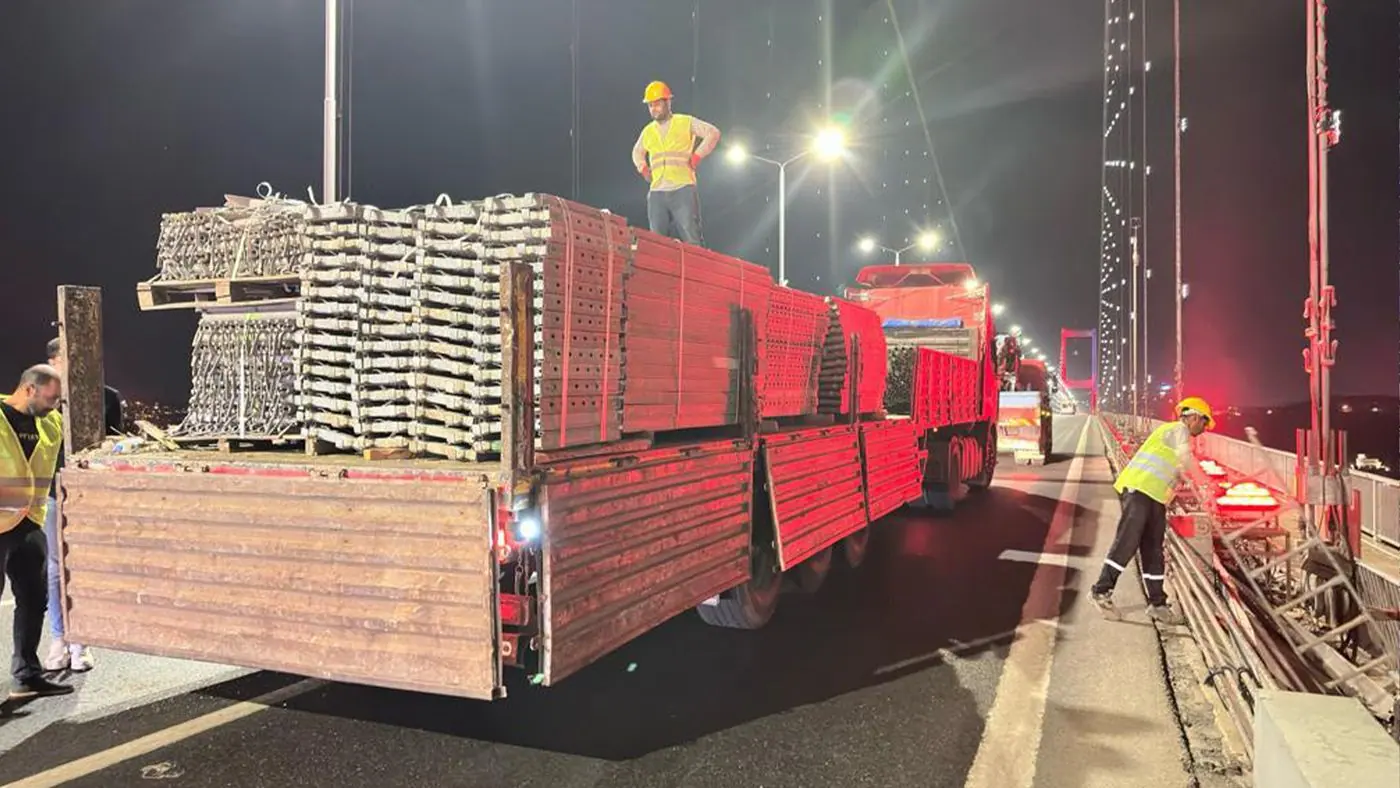

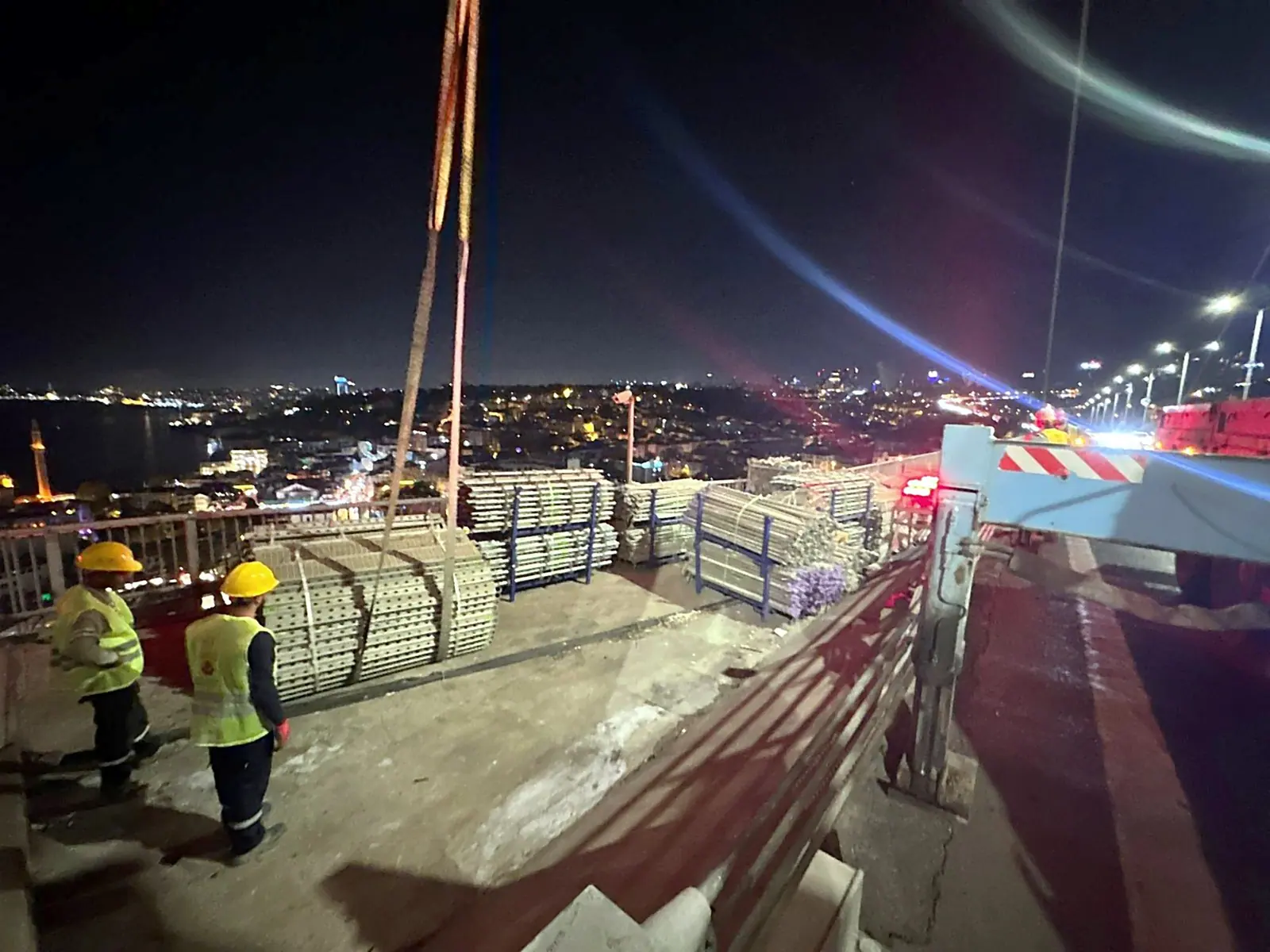

Kataloğu indir (PDF) · 5,1 MB Tüm kataloglar15 Temmuz Şehitler Köprüsü · Limak · İstanbul
Merak edilenler
Flanşlı iskele nerelerde kullanılır?

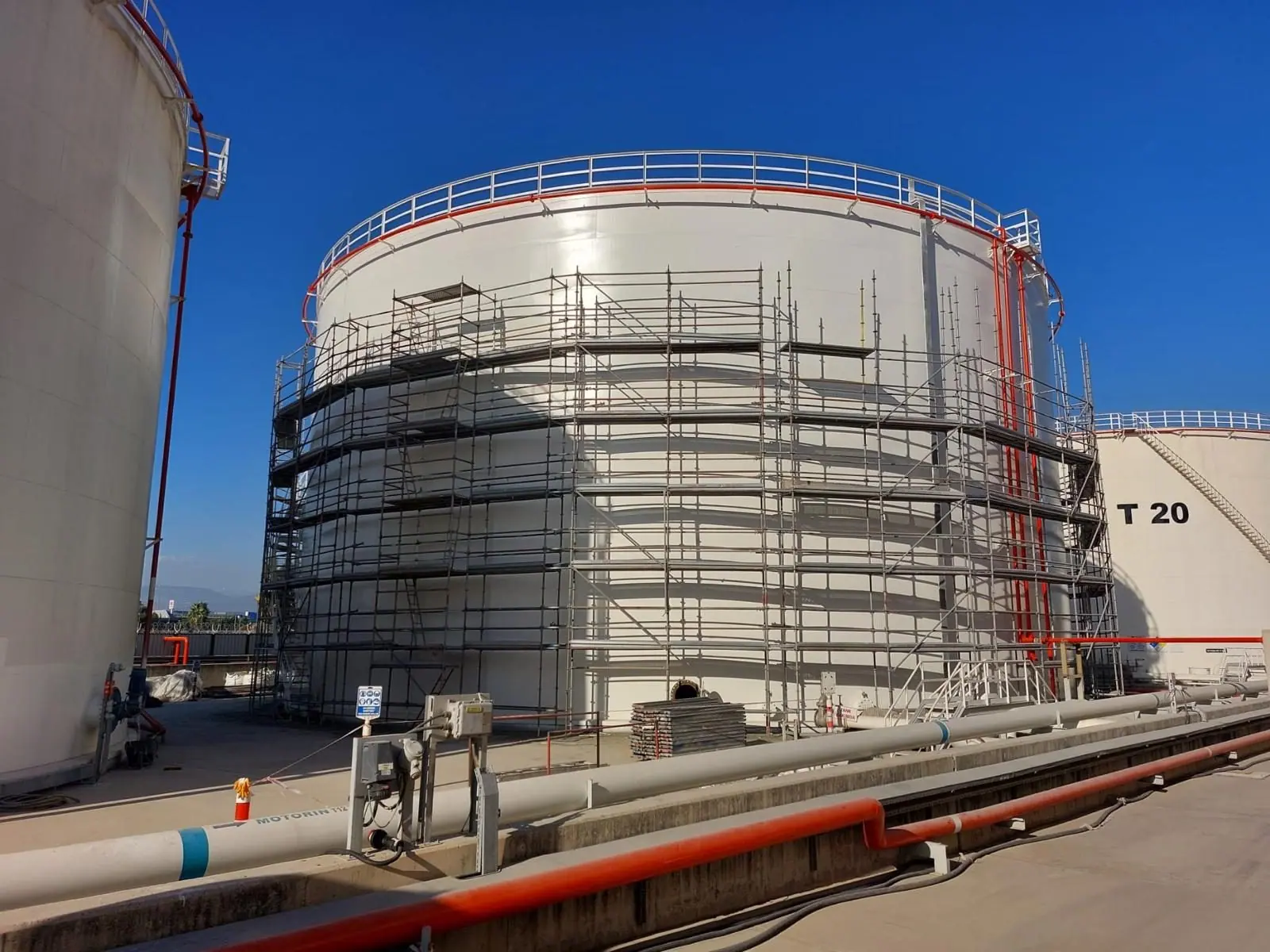

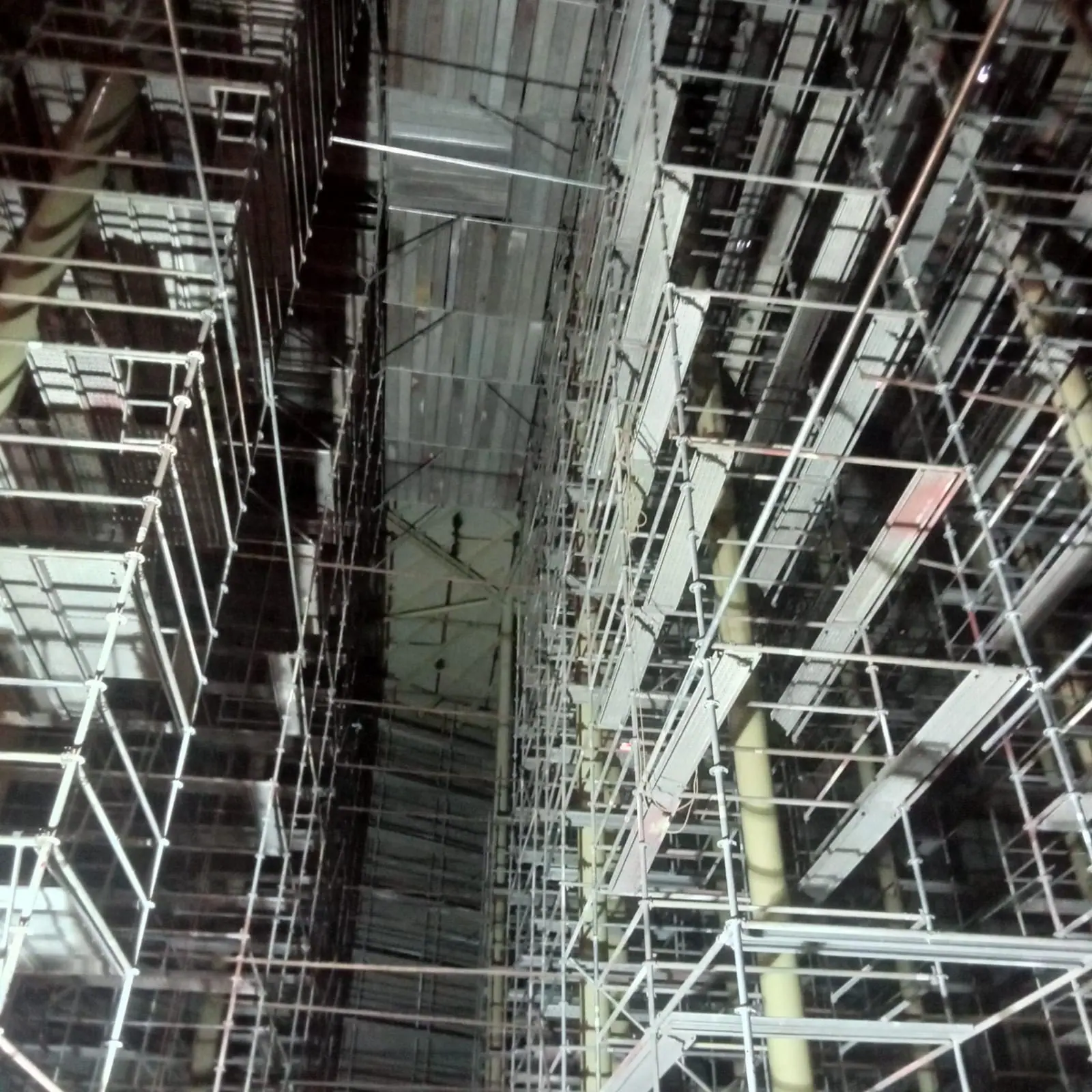

Enerji santralleri, rafineriler, tank iç ve dış iskeleleri, tersaneler, köprü ve sanat yapıları ile karmaşık cephelerde; hem çalışma hem taşıyıcı iskele olarak kullanılır.
Flanşlı iskele dikmesi ne kadar yük taşır?
Kurulum biçimine bağlı olarak dikme başına 6 tona kadar taşıma kapasitesi sağlar; kesin değer statik hesapla belirlenir.
Flanşlı iskele ihtiyacını nasıl hesaplıyorsunuz?
Genişlik ve yüksekliğe göre modül ve kat sayısını çıkarıp dikme, yatay, çapraz, platform ve ayar mili adetlerini hesaplıyoruz. Teklif formunda ölçü girerseniz ön hesap otomatik yapılır.
