İSKELE SİSTEMLERİ
Etkinlik İskele Sistemi
Çatı, sahne ve tribün çözümleri.
- 22 sistem elemanı
- 39 ölçü seçeneği
ES
Etkinlik İskele Sistemi hakkında
BLC Etkinlik İskele Sistemi; konser, festival, spor ve organizasyon alanları için çatı, sahne ve tribün yapılarının flanşlı iskele altyapısıyla hızla kurulmasını sağlar. Alüminyum çatı kirişleri, sahne panelleri ve tribün kirişleri modülerdir; farklı ölçü ve yerleşimlere kolayca uyarlanır.
Öne çıkan özellikler
- Alüminyum çatı kiriş ve yatayları
- 100×100 / 100×200 sahne panelleri
- Tribün kirişi, basamak ve korkuluklar
- Flanşlı iskele ile tam uyum
Etkinlik İskele Sistemi
Sistem elemanları
Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.

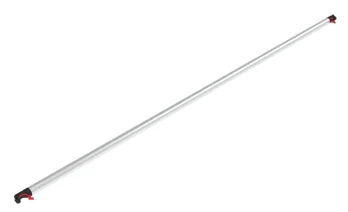

Alüminyum Çatı Çaprazı
200×200 · 5,75 kg

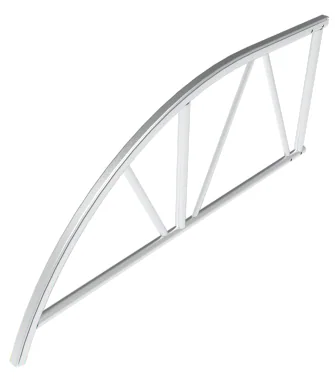

Alüminyum Çatı Uç Kirişi 15D
12,86 kg

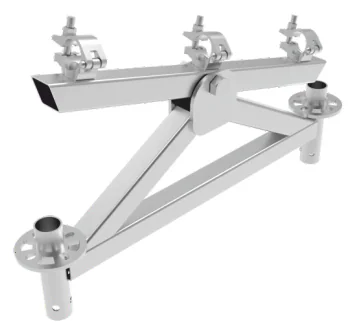

Çatı Bağlantı Elemanı 75
15,65 kg

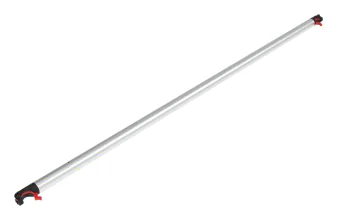

Alüminyum Çatı Yatayı
200 cm · 4,5 kg

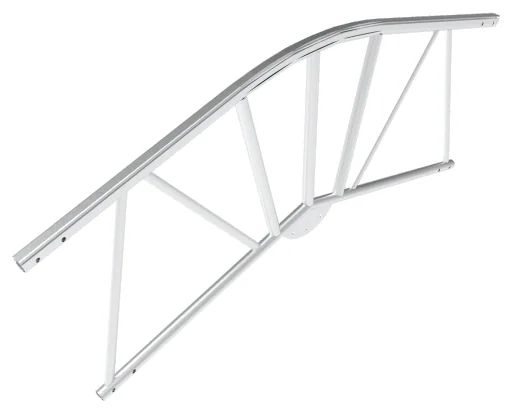

Çatı Merkez Kirişi 15D
16,67 kg

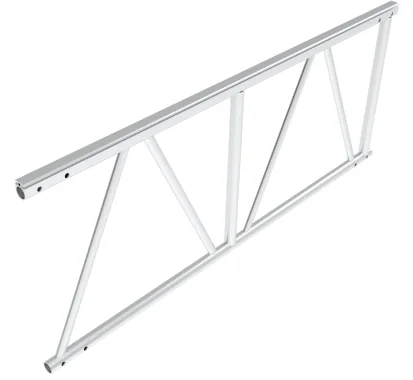

Alüminyum Çatı Kirişi
200–400 cm · 12,75–26 kg
Çatı Kirişi Ekleme Elemanı
1 kg

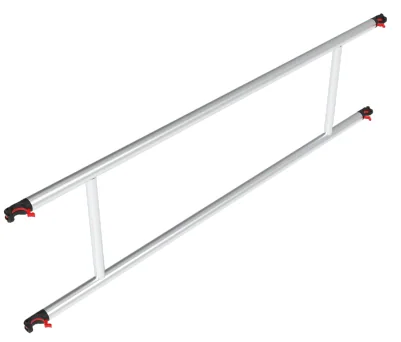

Alüminyum Kafes Çatı Yatayı
200 cm · 9,72 kg

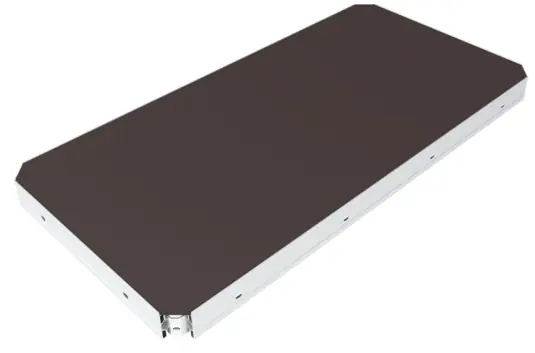

Sahne Paneli
100×100 … 100×200 · 25–42 kg

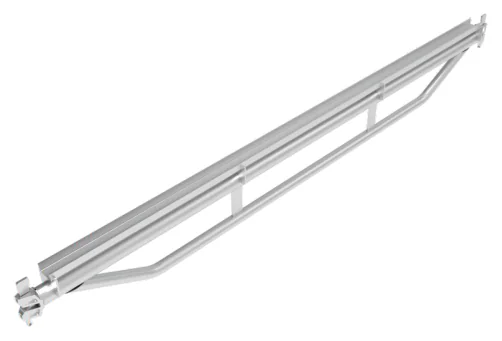

Sahne Paneli Kirişi
100–200 cm · 7,7–15,8 kg

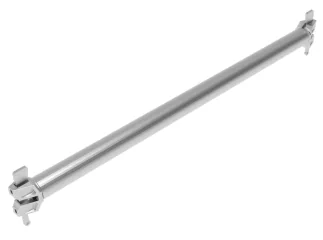

Sahne Yatayı
100–200 cm · 3,5–6,2 kg

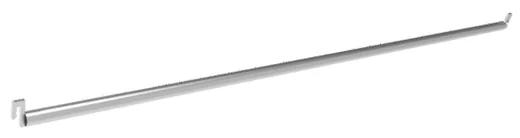

Sahne Alt Çaprazı
100×100 … 200×200 · 5,3–8,8 kg

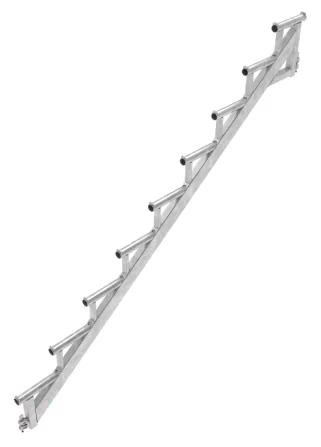

Merdiven Yanağı
150×100 … 250×200 · 18–28 kg

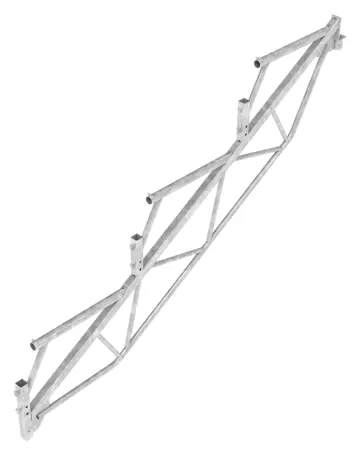

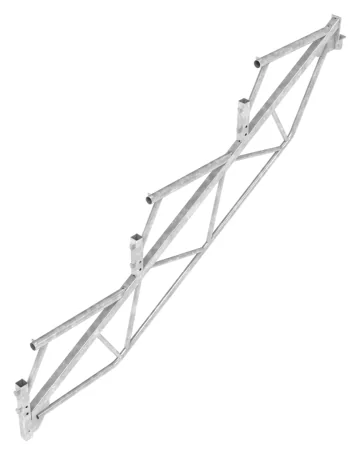

Tribün Kirişi
200–300 cm · 28–42 kg

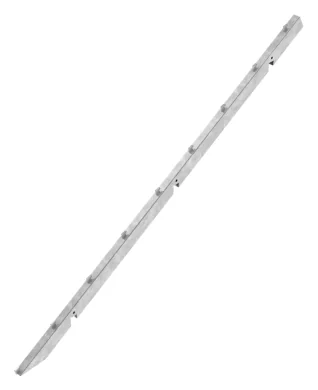

Tribün Merdiven Profili
250×150 · 13 kg

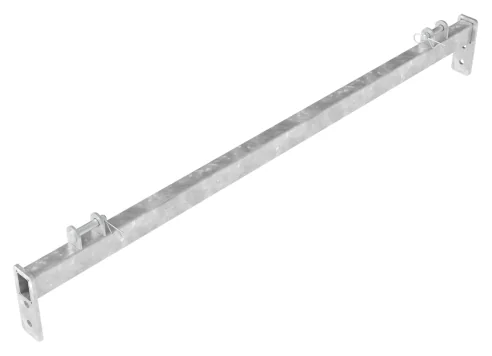

Tribün Koltuk Yatayı
150–200 cm · 7,5–10 kg

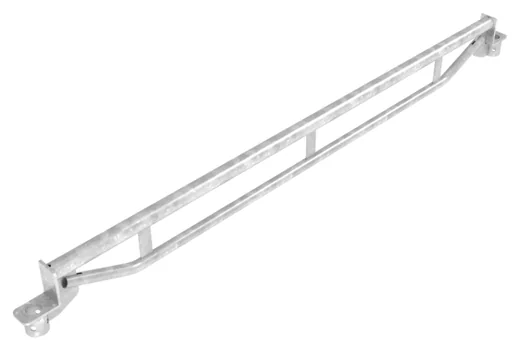

Tribün Podyum Yatayı
150 cm · 7,8 kg

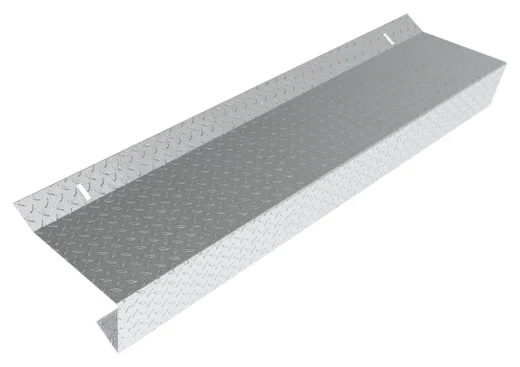

Tribün Merdiven Basamağı
150 cm · 14 kg

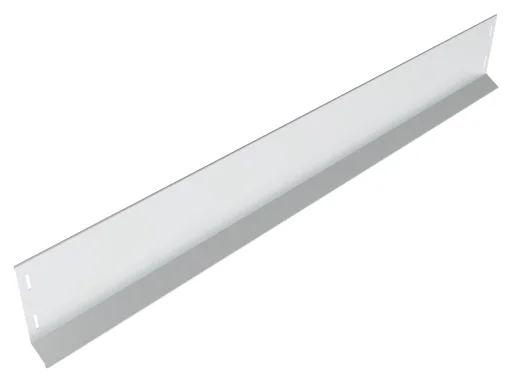

Tribün Topukluğu
150–200 cm · 7,5–10 kg

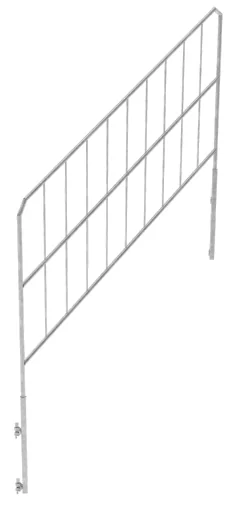

Tribün Yan Korkuluğu
250×135 · 38 kg

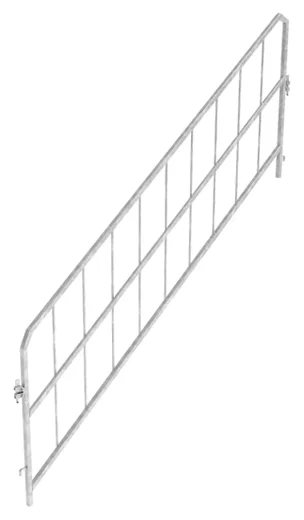

Tribün Merdiven Korkuluğu
150×135 … 250×135 · 10,5–15,5 kg

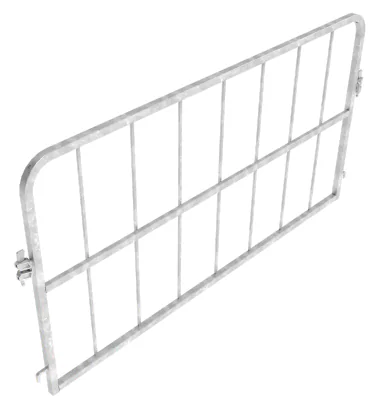

Tribün Düz Korkuluk
150×135 … 200×135 · 23,8–31,5 kg
Etkinlik İskele Sistemi

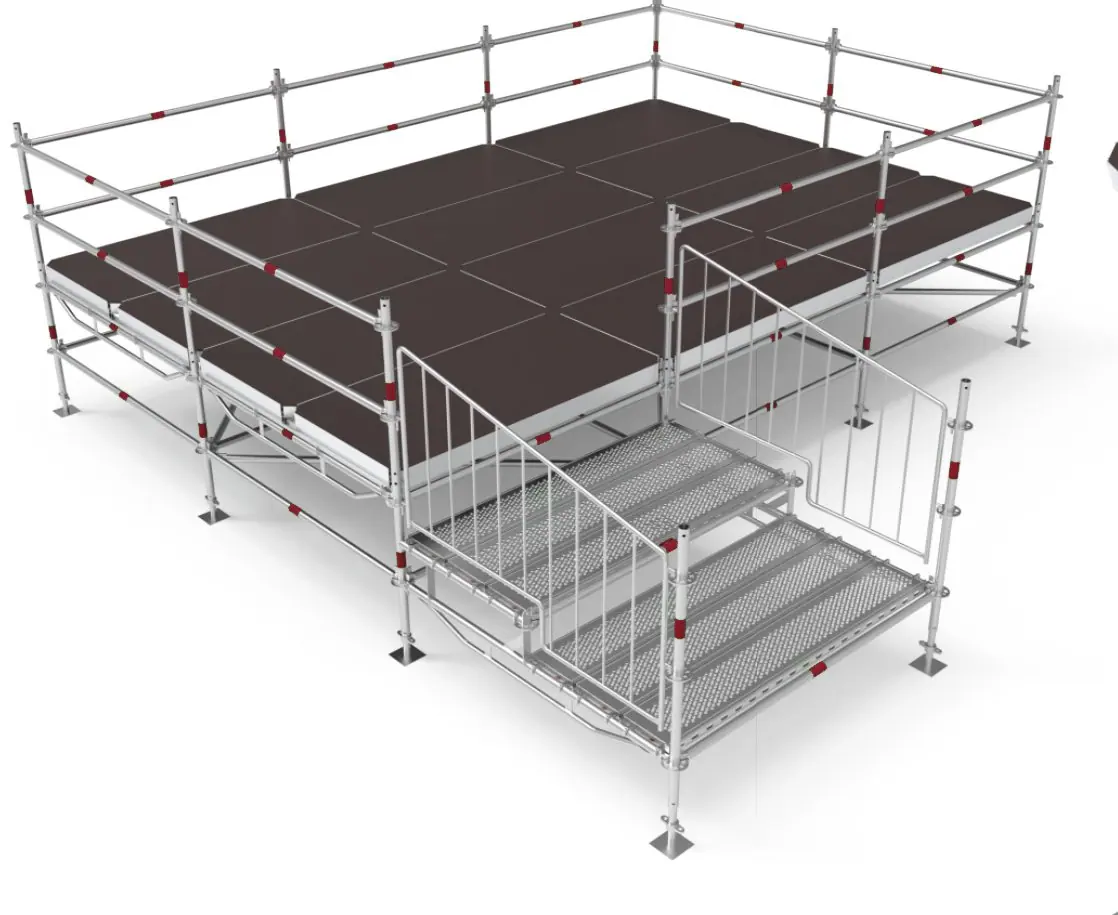

Kurulum aşamaları
- Yerleşim planına göre alt ayar milleri ve başlangıç ayakları yerleştirilir.
- Dikmeler, yataylar ve alt çaprazlarla taşıyıcı ızgara kurulur ve terazilenir.
- Sahne kirişleri ve sahne panelleri yerleştirilip birbirine sabitlenir.
- Merdiven, basamak ve korkuluk elemanları takılır.
- Çatı uygulamasında alüminyum çatı kirişleri, yatayları ve çaprazları monte edilir.
- Örtü ve rüzgâr bağlantıları projeye göre yapılır; yapı kullanım öncesi kontrol edilir.
Uygulama notları
- Sahne ve tribün yükleri, rüzgâr ve kar yükleri statik hesapla belirlenir.
- Seyirci alanlarında korkuluk yükseklikleri ilgili yönetmeliklere uygun olmalıdır.
- Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
- Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
- Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
- Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
- Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
KATALOGEtkinlik İskele Sistemi
PDF · 4,1 MB · TR / EN
Etkinlik İskele Sistemi
Kataloğu indir (PDF) ↓
Kataloglar
Etkinlik İskele Sistemi kataloğu
Sistemin tanıtımı, tüm elemanların ölçü ve ağırlık tabloları, kurulum aşamaları ve teknik bilgiler tek PDF'te. Türkçe / İngilizce.
Kataloğu indir (PDF) · 4,1 MB Tüm kataloglar
