KALIP VE TAŞIYICI SİSTEMLER
Çelik Perde Kalıp Sistemi
Perde ve kolonlarda hızlı, düzgün beton yüzeyi.
- 24 sistem elemanı
- 81 ölçü seçeneği
STF
Çelik Perde Kalıp Sistemi hakkında

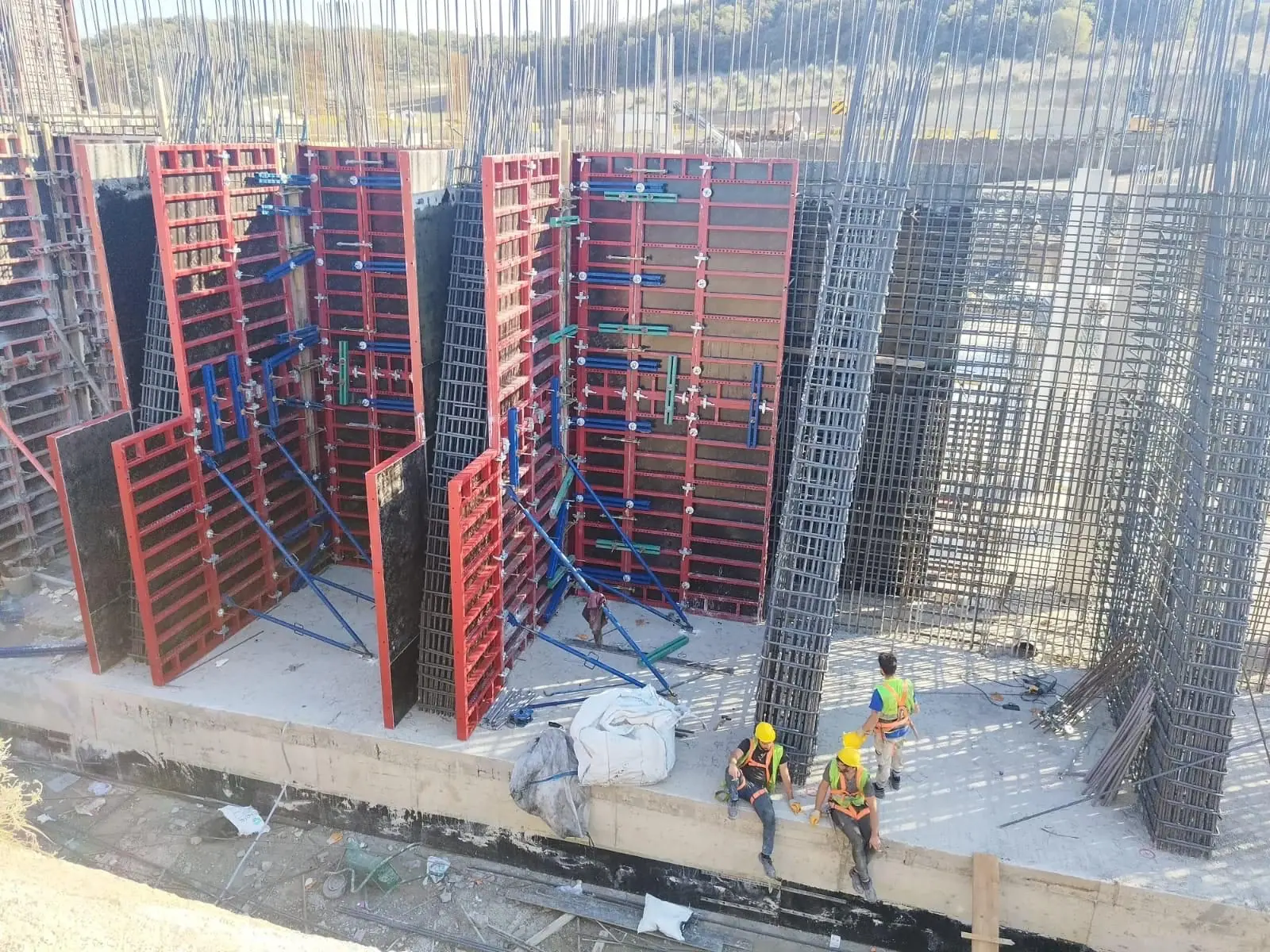

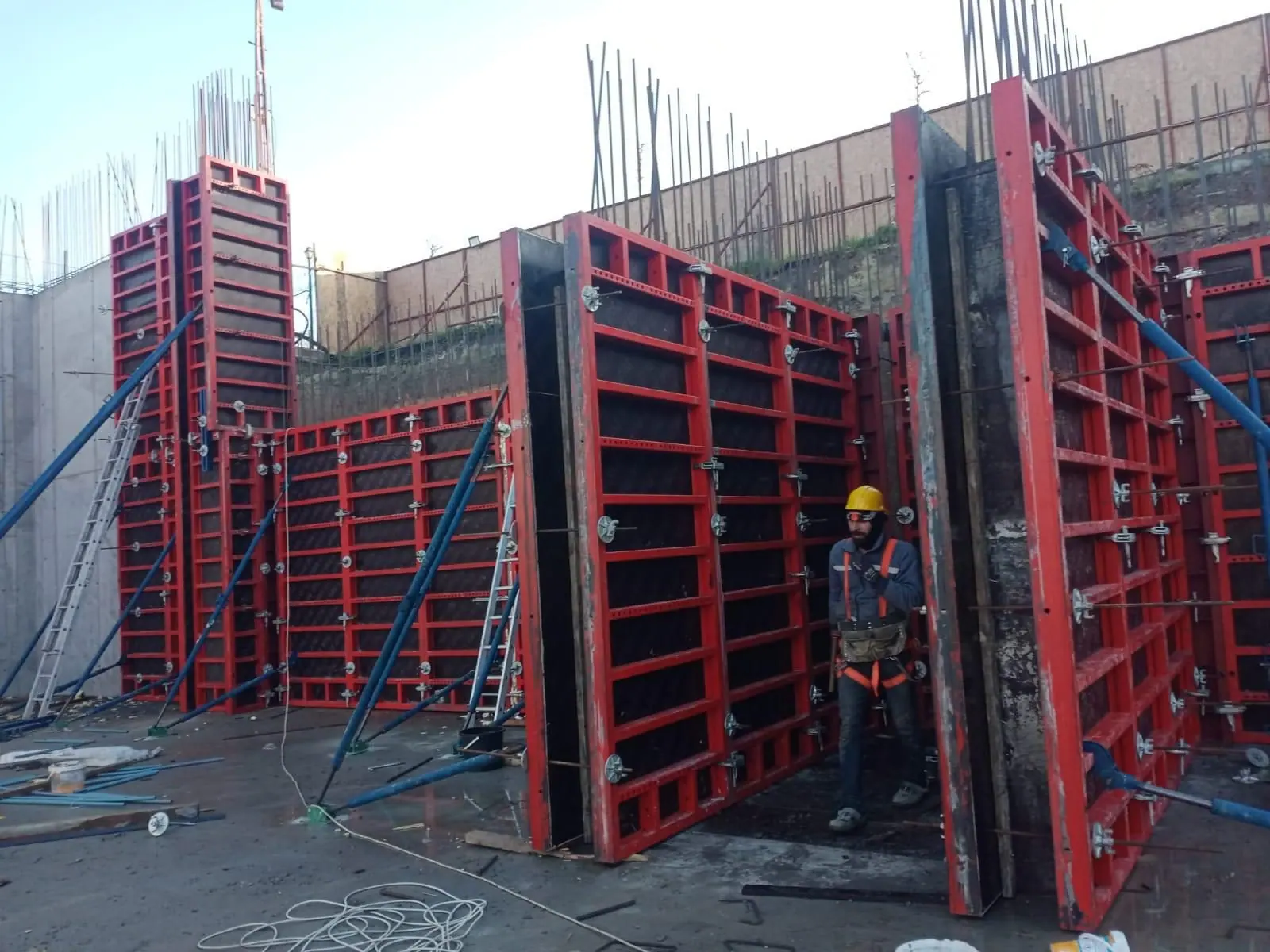

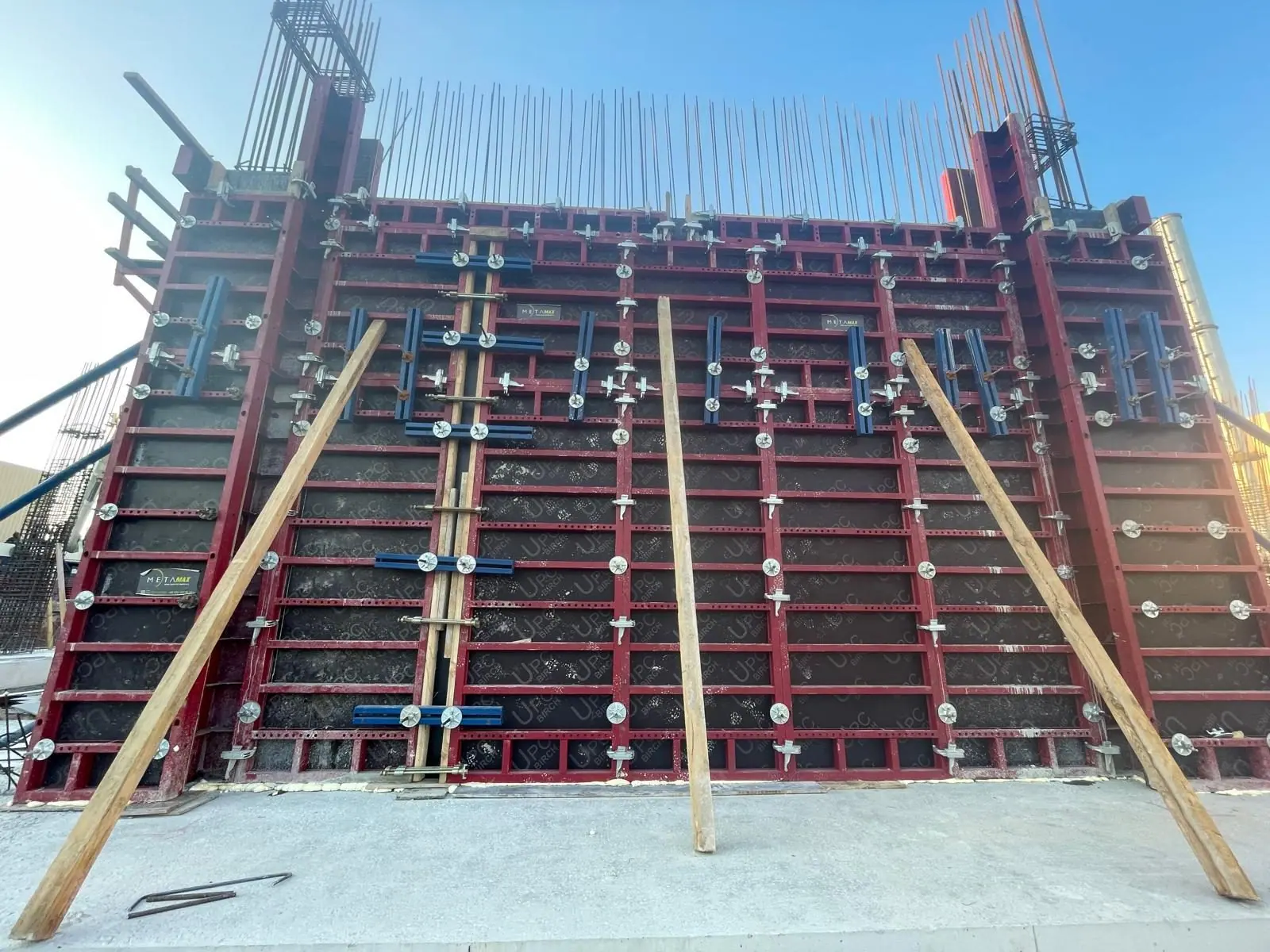

BLC Çelik Perde Kalıp Sistemi; çelik çerçeveli, plywood yüzeyli panellerden oluşan, vinç veya elle taşınabilen modüler bir perde ve kolon kalıbıdır. Panel kilitleri ile hızlı birleştirilir; iç ve dış köşe elemanları, payandalar ve çalışma konsolları ile her türlü perde, kolon, temel ve istinat duvarı uygulamasına uyum sağlar.
Öne çıkan özellikler
- Çelik çerçeve, plywood yüzey
- Tek kilitle hızlı panel birleşimi
- Perde, kolon ve temel uygulamaları
- Kapı-pencere kasası ve köşe çözümleri
Çelik Perde Kalıp Sistemi
Sistem elemanları
Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.

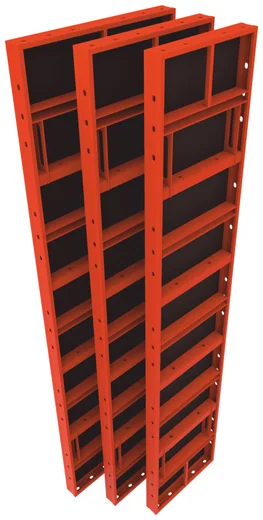

Perde Kalıp Paneli
50×90 … 100×300 · 22,1–104,4 kg

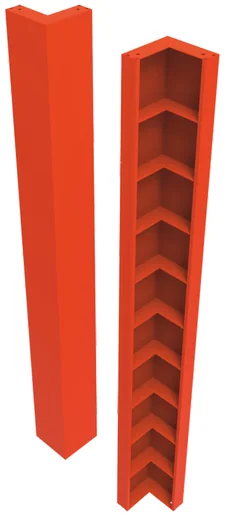

İç Köşe
20×20×90 … 30×30×300 · 16,9–75,8 kg

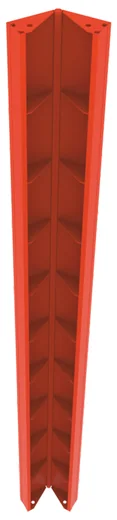

Mafsallı İç Köşe
20×20×90 … 30×30×300 · 19,5–97,5 kg
Dış Köşe
90–300 cm · 5,4–18 kg

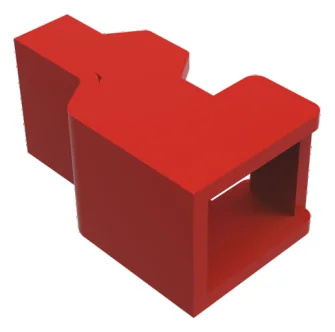

Perde - Kolon Kalıbı Bağlantı Elemanı
0,68 kg
Panel Kilidi - Standart
1,2 kg

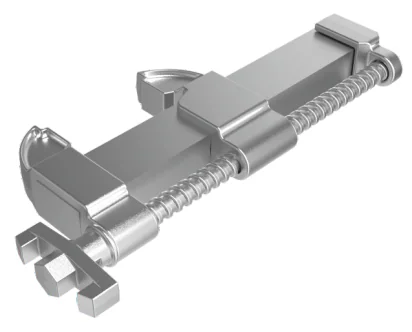

Panel Kilidi - Ayarlanabilir
2,4 kg

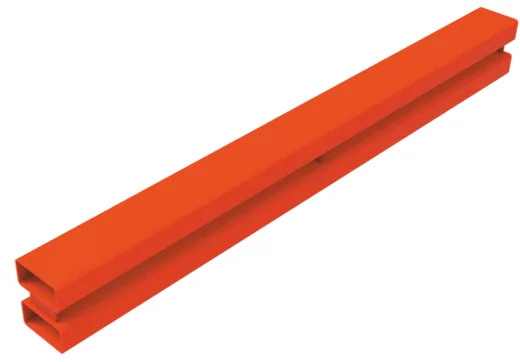

Panel Kalıp Destek Kuşağı
50–150 cm · 4,9–15,2 kg

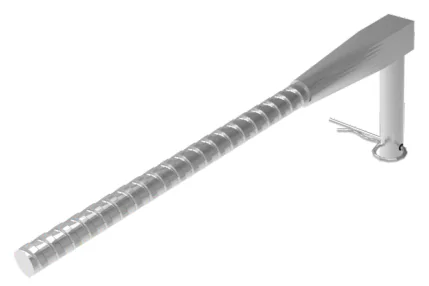

Destek Kuşağı Bağlama Elemanı
0,7 kg

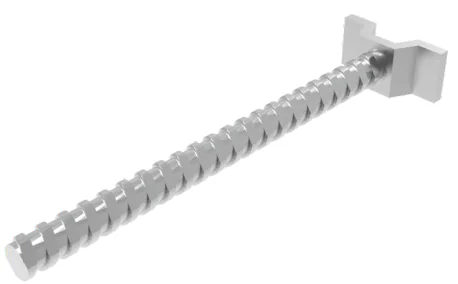

Köşe Birleştirme Elemanı
0,6 kg

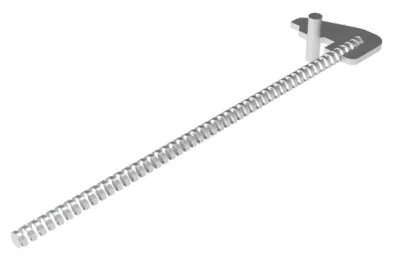

Alın Bağlama Elemanı
1,2 kg

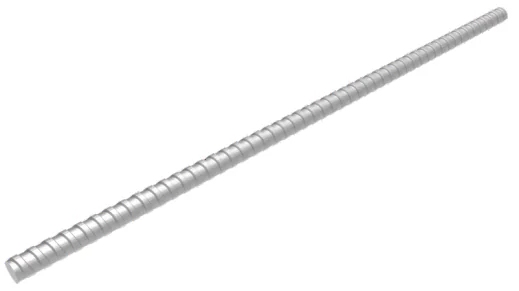

Kalıp Tiji Ø15/17
50–200 cm · 0,75–3 kg
Tij Somunu Ø90
0,5 kg
Kare Tablalı Somun
120×120 · 1,25 kg

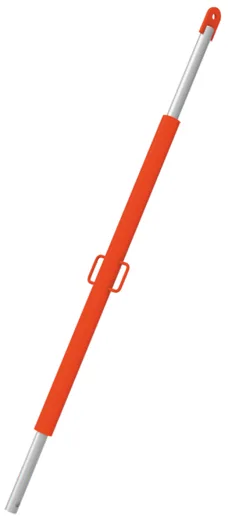

Payanda 60
60–200 cm · 8,03–16,5 kg

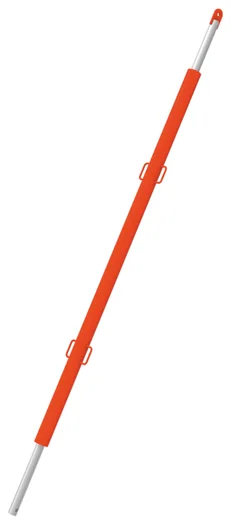

Payanda 76
300–400 cm · 45–49,1 kg

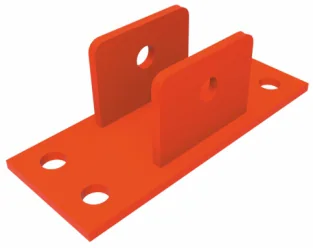

Payanda Tabanı Tekli
1,7 kg

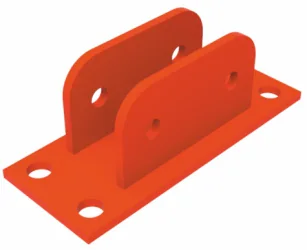

Payanda Tabanı Çiftli
2,7 kg

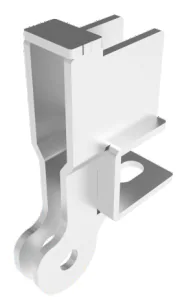

Panel Payanda Kafası
3,2 kg

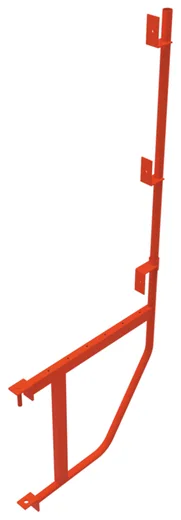

Perde Kalıp Çalışma Konsolu
10 kg

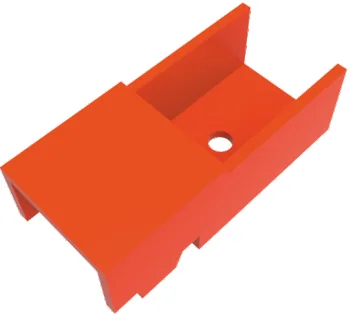

Zemin Sabitleme Elemanı
6,5 kg

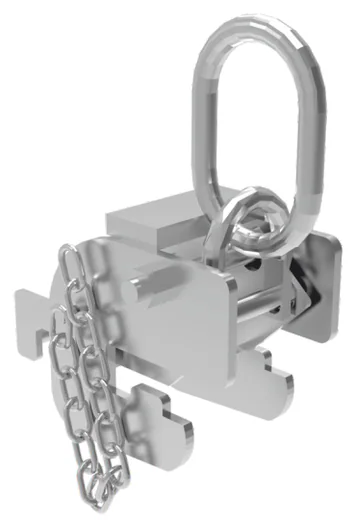

Panel Vinç Kulbu
6,5 kg

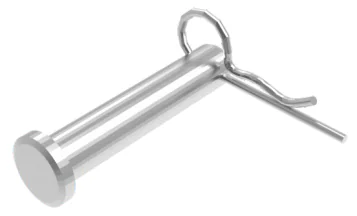

Pim ve Kopilya
16×80 · 0,15 kg

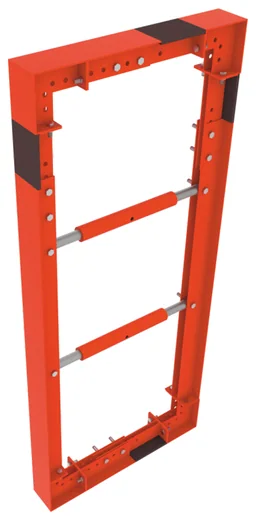

Kapı ve Pencere Kasası Elemanları
30 cm · 4,5 kg
Çelik Perde Kalıp Sistemi
Kurulum aşamaları

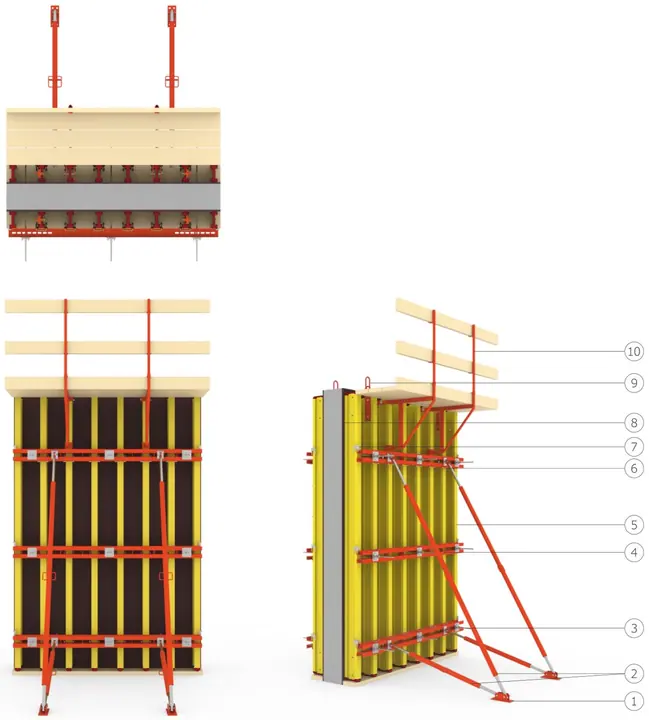

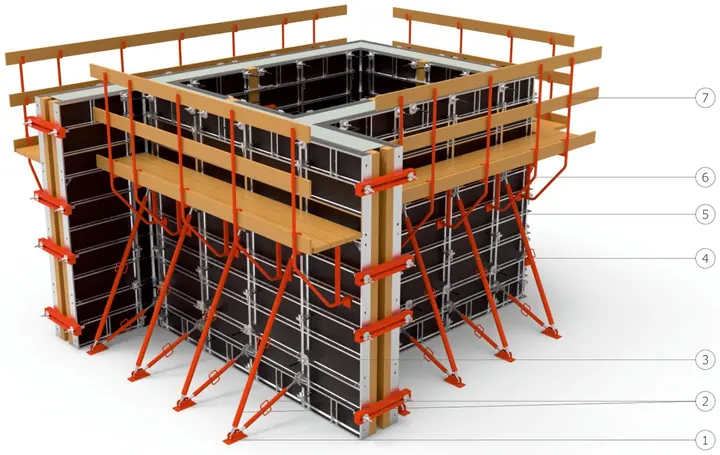

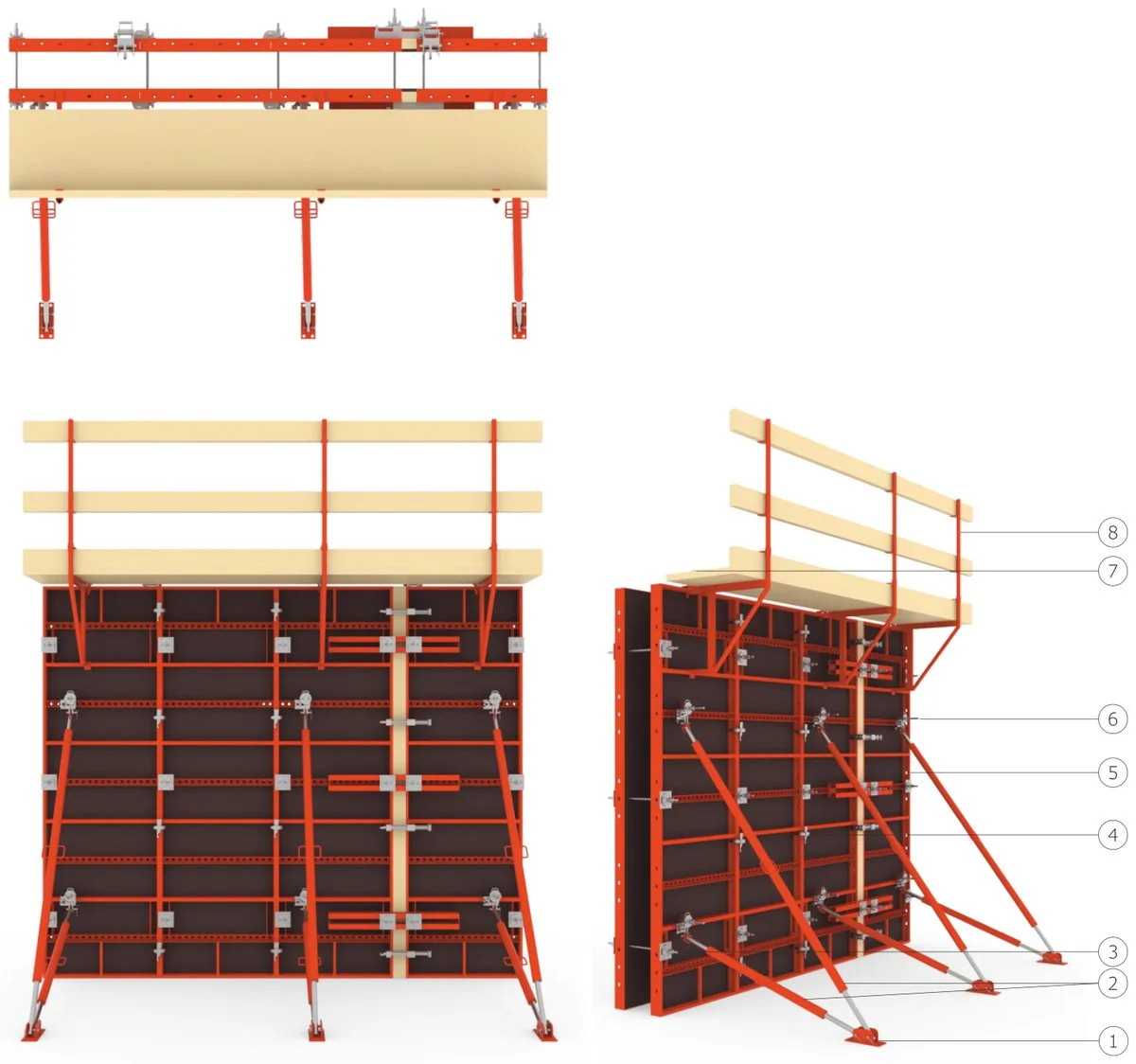

Genel görünüm
- Payanda Tabanı Çiftli
- Payanda
- Tie-Rod + Somun + Ayna
- Panel Kilidi
- Çelik Panel
- Payanda Kafası + Somun
- Vinç Kulbu
- Çalışma Konsolu
- Panel yüzeyleri temizlenir ve kalıp yağı sürülür.
- İlk panel vinç kulbuyla yerine konur; payandalarla düşeyliği ayarlanarak sabitlenir.
- Komşu paneller panel kilitleriyle birleştirilir; köşelerde iç ve dış köşe elemanları kullanılır.
- Donatı ve tesisat yerleştirildikten sonra karşı yüz panelleri kurulur.
- İki yüz tie-rod, somun ve aynalarla birbirine bağlanır.
- Çalışma konsolları takılır; korkuluk ve platform tahtaları döşenir.
- Ölçü ve düşeylik kontrol edilerek beton dökülür.
- Beton yeterli dayanımı kazanınca tie-rodlar sökülür ve paneller alınır.
Uygulama notları
- Paneller hem yatay hem düşey kullanılabilir.
- Döküm hızı, izin verilen taze beton basıncına göre belirlenmelidir.
- Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
- Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
- Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
- Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
- Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
Kataloglar
Çelik Perde Kalıp Sistemi kataloğu
Sistemin tanıtımı, tüm elemanların ölçü ve ağırlık tabloları, kurulum aşamaları ve teknik bilgiler tek PDF'te. Türkçe / İngilizce.
Kataloğu indir (PDF) · 4,0 MB Tüm kataloglar
