Ahşap Kirişli Kalıp Sistemi
H20 ahşap kirişlerle esnek perde ve kolon kalıbı.
- 27 sistem elemanı
- 70 ölçü seçeneği
HBF
Ahşap Kirişli Kalıp Sistemi hakkında
BLC Ahşap Kirişli Kalıp Sistemi, H20 ahşap kirişler ve çelik kuşaklardan oluşan, her ölçüye uyarlanabilen bir perde ve kolon kalıbıdır. Kolon, köşe ve ayarlı kuşaklarla farklı kesitlere kolayca uygulanır; projeye özel yükseklik ve beton basıncına göre tasarlanabilir.
Öne çıkan özellikler
- 190-590 cm H20 ahşap kirişler
- Çelik perde, köşe ve kolon kuşakları
- Her ölçüye uyarlanabilir
- Payanda ve çalışma konsolu ile güvenli döküm
Ahşap Kirişli Kalıp Sistemi
Sistem elemanları
Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.

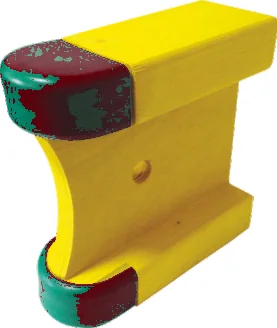

H20 Ahşap Kiriş
190–590 cm · 8,6–26,6 kg
Çelik Perde Kuşağı
70–395 cm · 15,4–86,9 kg

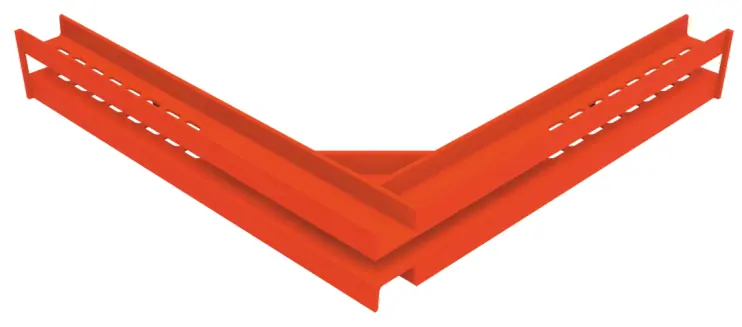

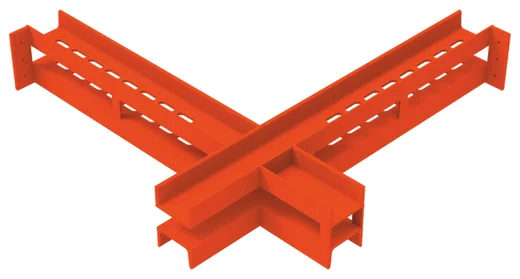

Köşe Kuşağı
19×16×45 · 17,6 kg

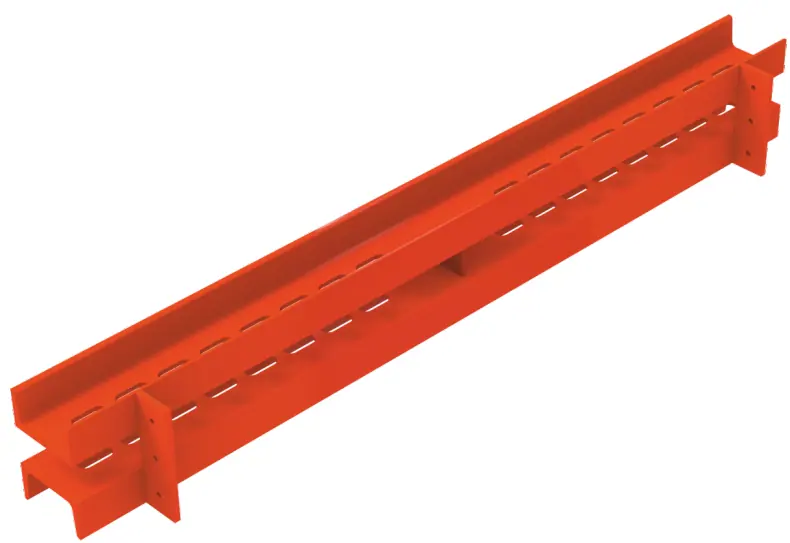

Kolon Kuşağı
70×80 · 37,4 kg

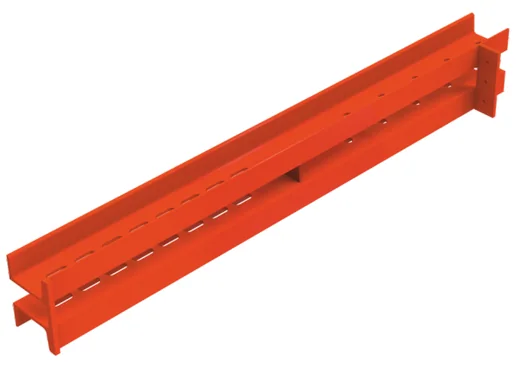

Ayarlı Kolon Kuşağı
95–195 cm · 22–42,9 kg

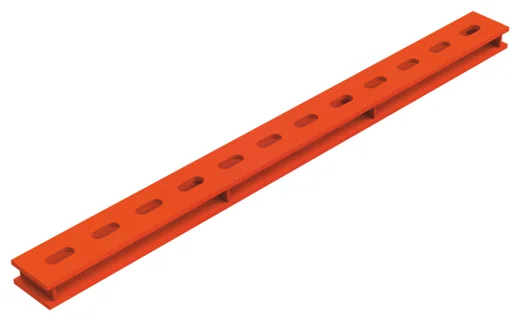

Kuşak Birleştirme Elemanı
49–149 cm · 5,1–13,5 kg

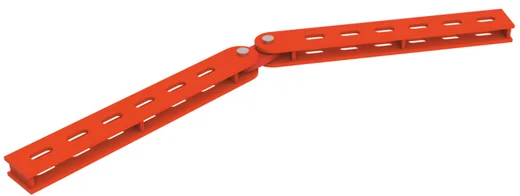

Mafsallı Kuşak Birleştirme
120 cm · 11 kg

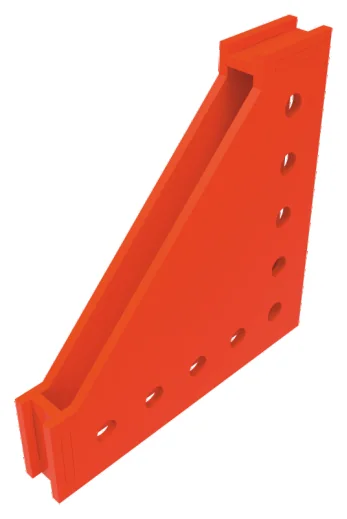

Köşe Gönyesi - K
10,6 kg

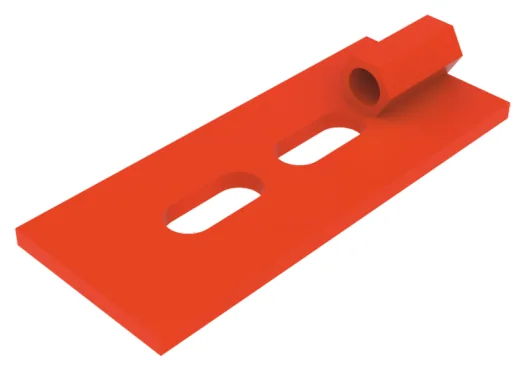

Alın Bağlama Plakası
0,9 kg

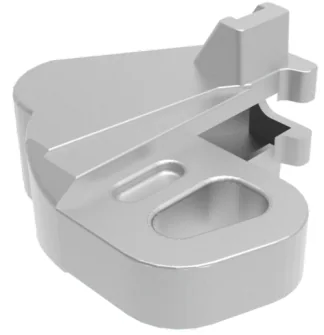

Köşe Birleştirme Elemanı
2,6 kg
Kuşak Kaması
0,8 kg
H20 Klips
0,6 kg

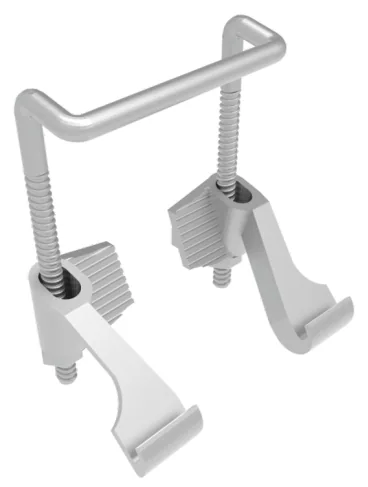

H20 Bağlama Kancası
0,9 kg

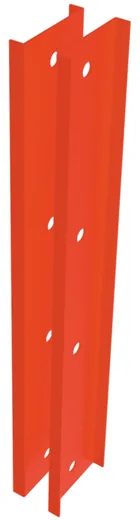

H20-H20 Ekleme Elemanı
6,4 kg

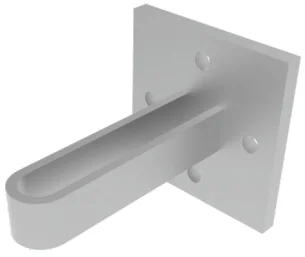

Kiriş Adaptörü
0,7 kg
Kalıp Vinç Kulbu
2,9 kg

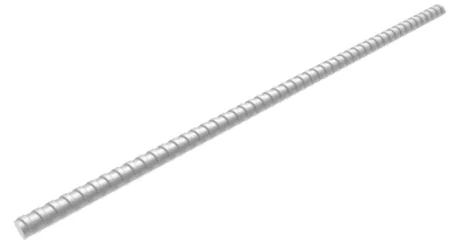

Kalıp Tiji Ø15/17
50–600 cm · 0,75–9 kg
Tij Somunu Ø90
0,5 kg

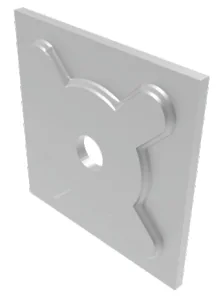

Tij Aynası 8 mm
120×120 · 0,9 kg

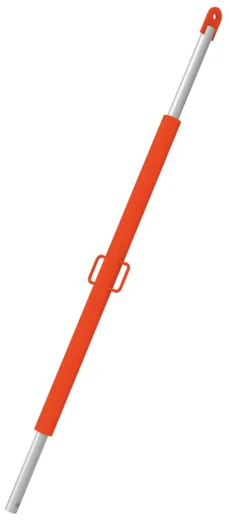

Payanda Ø60
60–300 cm · 8,03–23 kg

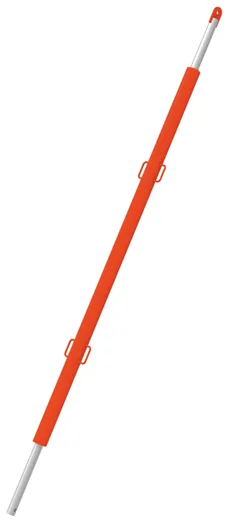

Payanda Ø76
300–600 cm · 45–66,7 kg

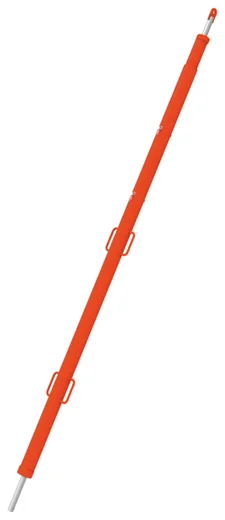

Teleskopik Dev Payanda Ø102
650-1050 · 148 kg

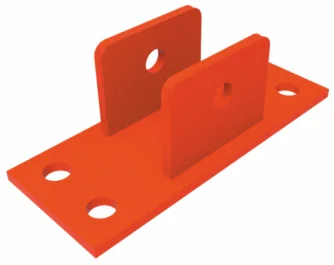

Payanda Tabanı Tekli
1,7 kg

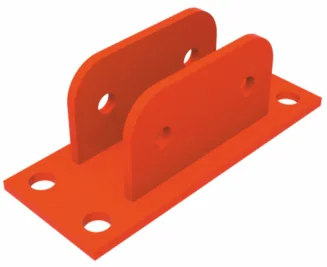

Payanda Tabanı Çiftli
2,7 kg

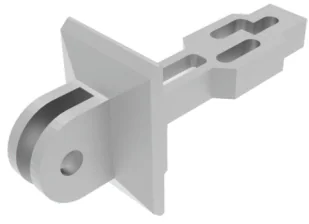

Payanda Kafası
2,3 kg
Payanda Kaması
0,4 kg

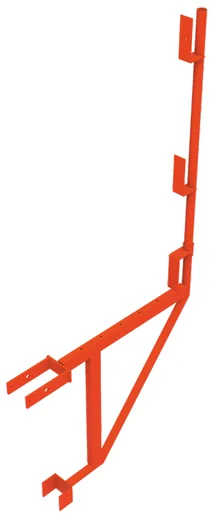

Kalıp Çalışma Konsolu
6,1 kg
Ahşap Kirişli Kalıp Sistemi
Kurulum aşamaları

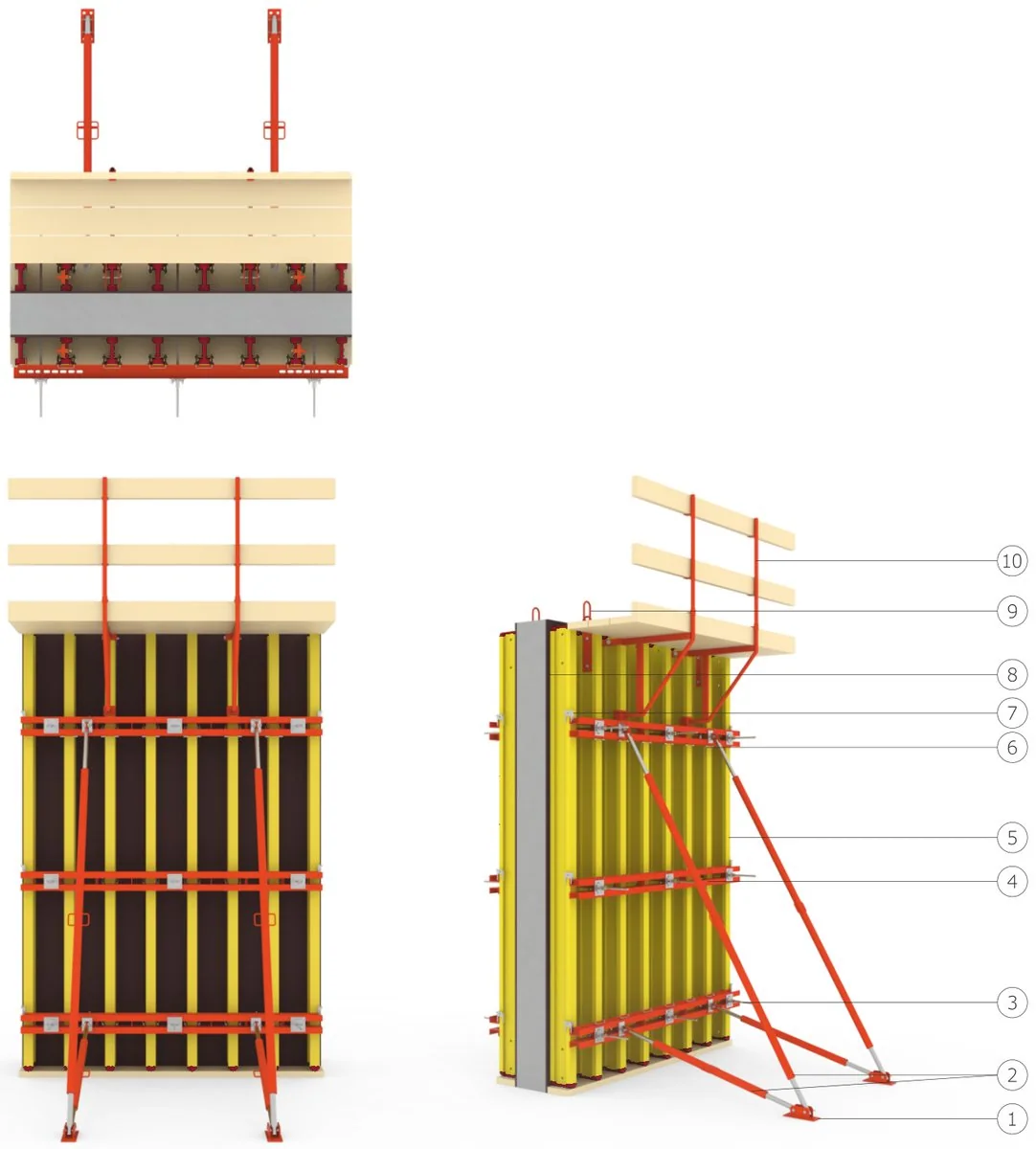

Genel görünüm
- Payanda Tabanı Çiftli
- Payanda
- Tie-Rod + Somun + Ayna
- Çelik Perde Kuşağı
- H20 Ahşap Kiriş
- H20 Bağlama Kancası
- H20 Klips
- Plywood
- Vinç Kulbu
- Çalışma Konsolu
- H20 kirişler projedeki aralıklarla çelik kuşaklara bağlama kancalarıyla sabitlenir.
- Plywood kirişlere vidalanarak panel oluşturulur; vinç kulbu ve konsollar takılır.
- Panel vinçle yerine konur ve payandalarla düşey ayarlanır.
- Paneller kuşak ekleme elemanlarıyla birleştirilir; kolonlarda kolon kuşakları kullanılır.
- Karşı yüz kurulur ve tie-rod, somun, aynalarla bağlanır.
- Çalışma konsolu, korkuluk ve platform tamamlanarak beton dökülür.
Uygulama notları
- H20 kiriş ve kuşak sayıları, beton basıncı ve döküm hızına göre artırılıp azaltılarak sistem projeye özel tasarlanabilir.
- Aynı kuşaklarla farklı ölçülerde kolon kalıbı yapılabilir.
- Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
- Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
- Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
- Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
- Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
Kataloglar
Ahşap Kirişli Kalıp Sistemi kataloğu
Sistemin tanıtımı, tüm elemanların ölçü ve ağırlık tabloları, kurulum aşamaları ve teknik bilgiler tek PDF'te. Türkçe / İngilizce.
Kataloğu indir (PDF) · 4,1 MB Tüm kataloglar
