Alüminyum Perde Kalıp Sistemi
Elle taşınabilen hafif alüminyum perde kalıbı.
- 11 sistem elemanı
- 115 ölçü seçeneği
APF
Alüminyum Perde Kalıp Sistemi hakkında
BLC Alüminyum Perde Kalıp Sistemi, alüminyum çerçeveli hafif panellerden oluşur; vinç gerektirmeden elle kurulabildiği için dar alanlarda ve küçük ölçekli projelerde büyük hız kazandırır. Çelik perde kalıp sistemiyle ortak aksesuarları kullanır.
Öne çıkan özellikler
- 20-90 cm genişlik, 90-300 cm yükseklik
- Vinçsiz, elle kurulum
- Üniversal panel seçeneği
- Çelik sistemle ortak aksesuarlar
Alüminyum Perde Kalıp Sistemi
Sistem elemanları
Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.

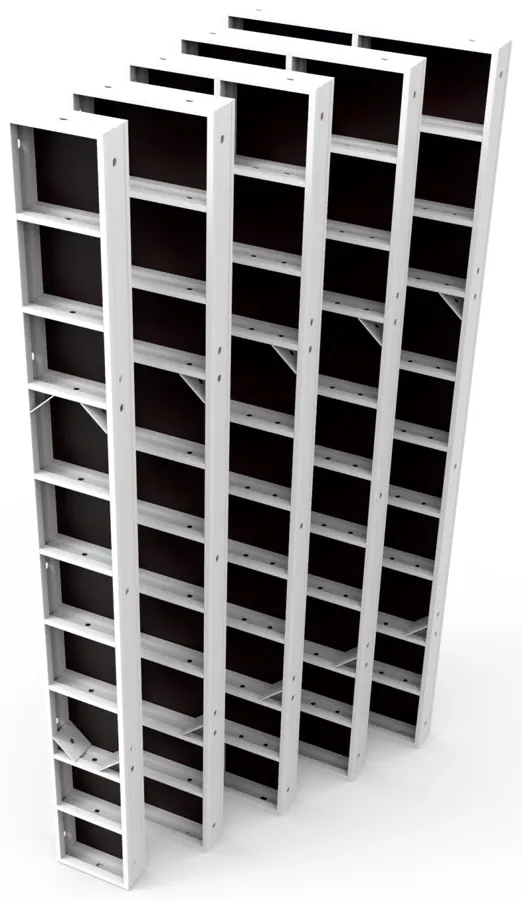

Alüminyum Perde Kalıp Paneli
20×90 … 90×300 · 9,7–62,2 kg

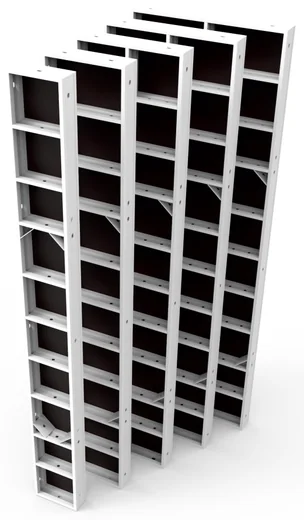

Alüminyum Üniversal Panel
45×90 … 90×300 · 14,8–67,6 kg

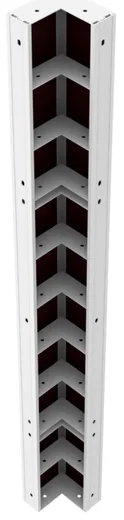

Alüminyum İç Köşe
25×25×90 … 35×40×300 · 15,2–58,3 kg

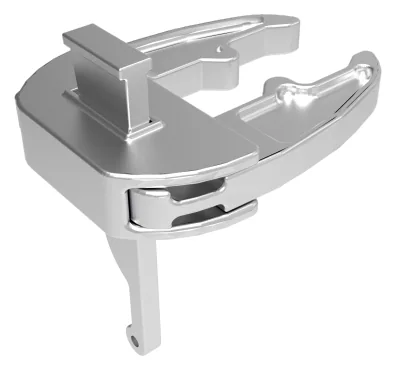

Alüminyum Panel Kilidi - Standart
3,3 kg

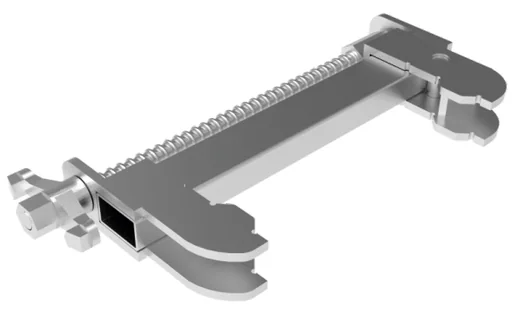

Alüminyum Panel Kilidi - Ayarlanabilir
5,4 kg

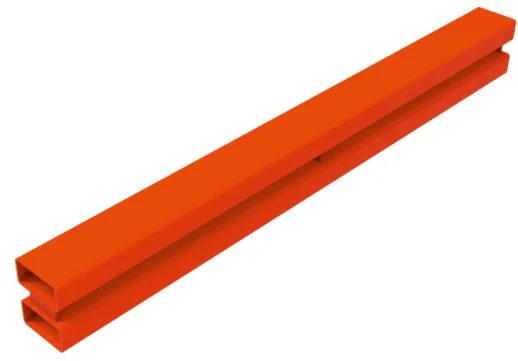

Panel Kalıp Destek Kuşağı
75–150 cm · 7,6–15,2 kg

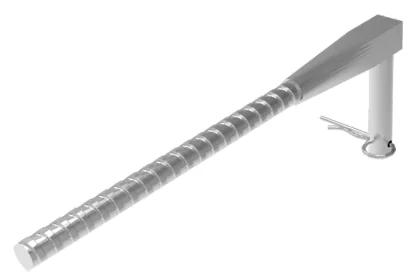

Destek Kuşağı Bağlama Elemanı
0,7 kg

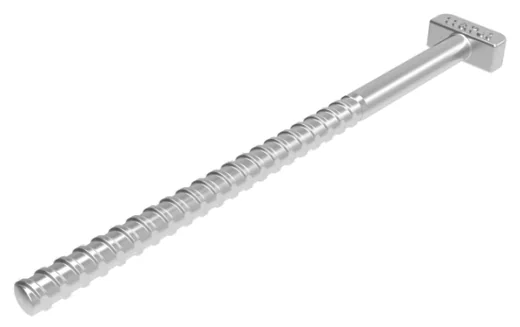

Köşe Birleştirme Elemanı
0,6 kg

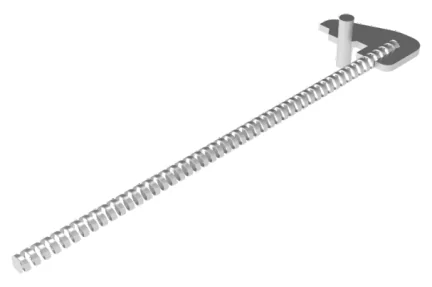

Alın Bağlama Elemanı
1,8 kg
Tij Somunu D140
140 mm · 1,4 kg
Alüminyum Panel Payanda Kafası
3,2 kg
Alüminyum Perde Kalıp Sistemi
Kurulum aşamaları

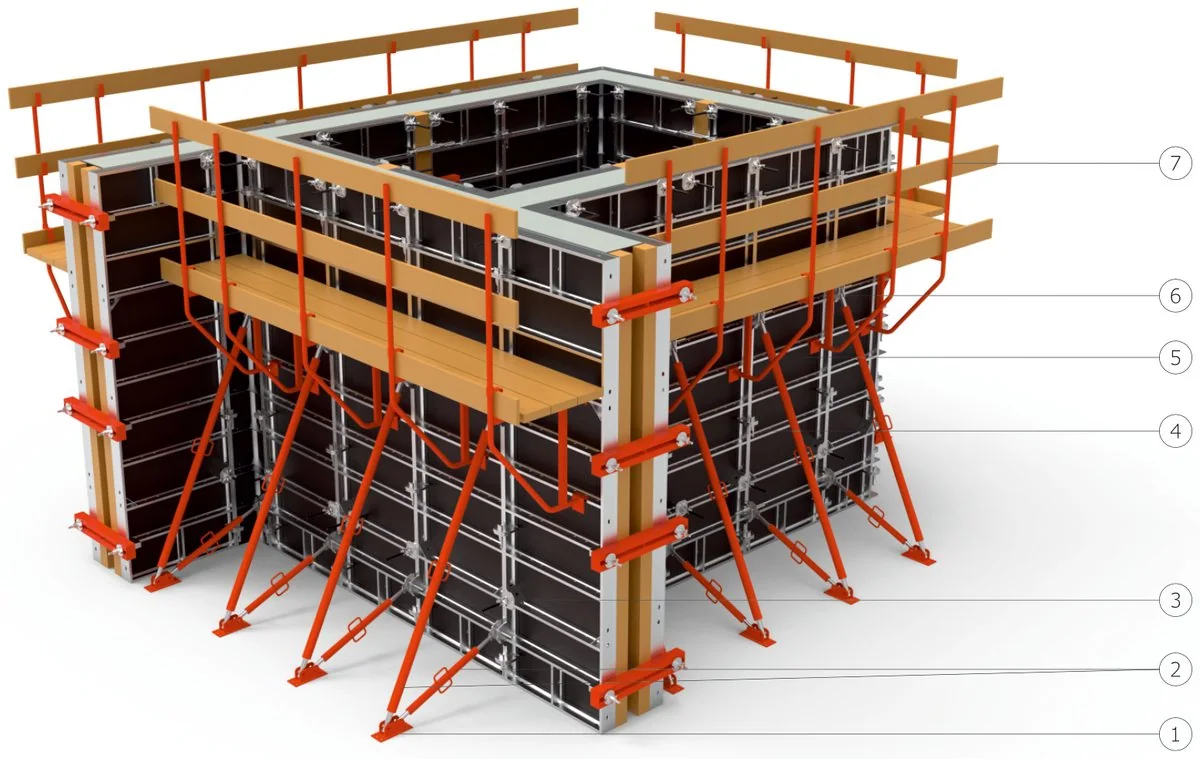

Genel görünüm
- Payanda Tabanı Çiftli
- Payanda
- Tie-Rod + Somun + Ayna
- Panel Kilidi
- Alüminyum Panel
- Payanda Kafası + Somun
- Çalışma Konsolu
- Panel yüzeyleri temizlenir ve kalıp yağı sürülür.
- İlk panel elle taşınarak yerine konur; payandalarla düşeyliği ayarlanarak sabitlenir.
- Komşu paneller panel kilitleriyle birleştirilir; köşelerde iç ve dış köşe elemanları kullanılır.
- Donatı ve tesisat yerleştirildikten sonra karşı yüz panelleri kurulur.
- İki yüz tie-rod, somun ve aynalarla birbirine bağlanır.
- Çalışma konsolları takılır; korkuluk ve platform tahtaları döşenir.
- Ölçü ve düşeylik kontrol edilerek beton dökülür.
- Beton yeterli dayanımı kazanınca tie-rodlar sökülür ve paneller alınır.
Uygulama notları
- Hafif paneller vinç gerektirmeden iki kişiyle taşınabilir.
- Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
- Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
- Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
- Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
- Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
Kataloglar
Alüminyum Perde Kalıp Sistemi kataloğu
Sistemin tanıtımı, tüm elemanların ölçü ve ağırlık tabloları, kurulum aşamaları ve teknik bilgiler tek PDF'te. Türkçe / İngilizce.
Kataloğu indir (PDF) · 4,2 MB Tüm kataloglar
