KALIP VE TAŞIYICI SİSTEMLER
Alüminyum Döşeme Kalıp Sistemi
Hafif alüminyum panellerle hızlı döşeme kalıbı.
- 15 sistem elemanı
- 22 ölçü seçeneği
ASF
Alüminyum Döşeme Kalıp Sistemi hakkında
BLC Alüminyum Döşeme Kalıp Sistemi; hafif alüminyum paneller, kirişler ve düşer başlıklı teleskopik dikmelerden oluşur. Düşer başlık sayesinde beton prizini aldıktan sonra paneller ve kirişler erken sökülüp bir sonraki döküme taşınırken dikmeler yerinde kalır; böylece kalıp malzemesi ihtiyacı azalır ve çevrim süresi kısalır.
Öne çıkan özellikler
- Elle taşınabilen hafif alüminyum paneller
- Düşer başlık ile erken söküm
- Döşeme kenarı korkuluk ve halat sabitleme
- Az parça, hızlı kurulum
Alüminyum Döşeme Kalıp Sistemi
Sistem elemanları
Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.

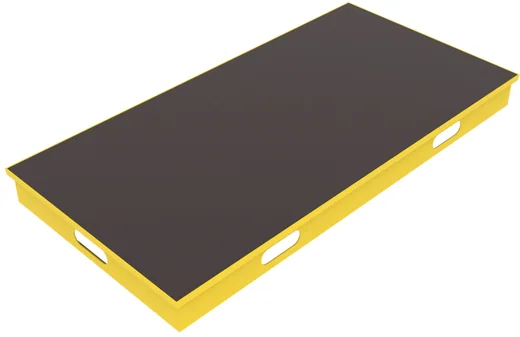

Alüminyum Döşeme Paneli
75×75 … 75×150 · 11,2–20,9 kg

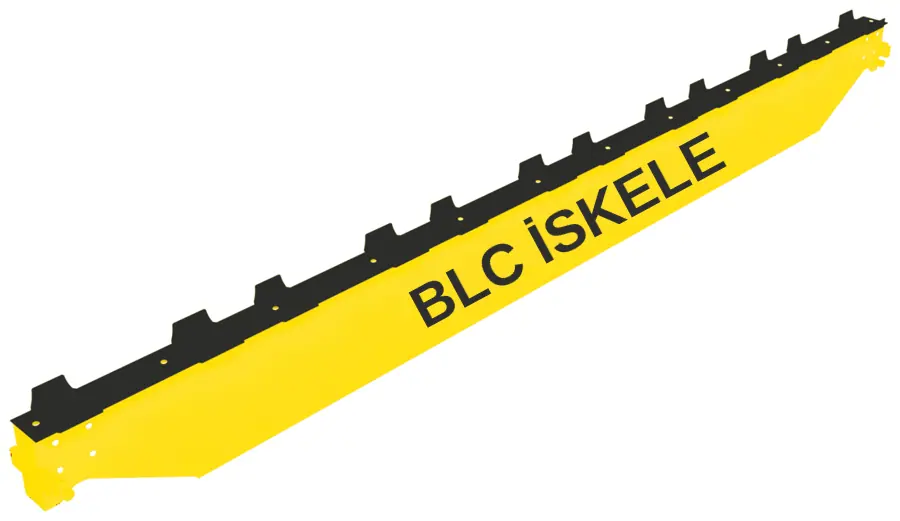

Alüminyum Döşeme Kirişi
155–230 cm · 9–13 kg

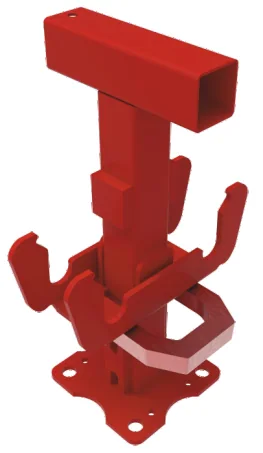

Düşer Başlık
4 kg
Dolgu Başlığı
1 kg

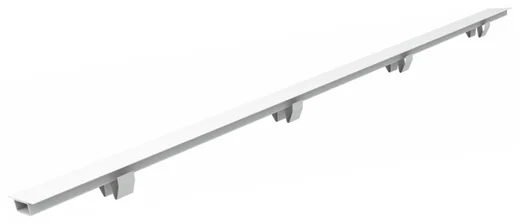

Dolgu Profili
75–150 cm · 1,8–3,6 kg

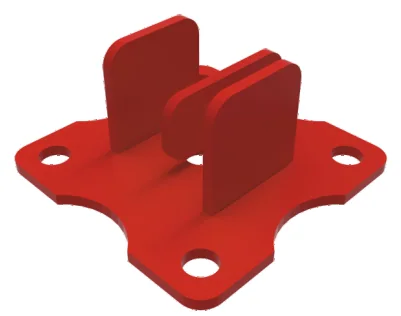

Kiriş Başlığı
1 kg
Teleskopik Dikme EN 1065
B30 (Plus) … B40 (Plus) · 17,4–22 kg

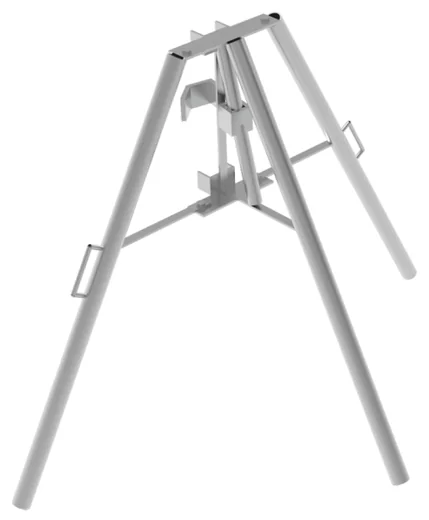

Üç Ayaklı Sehpa
9,5 kg

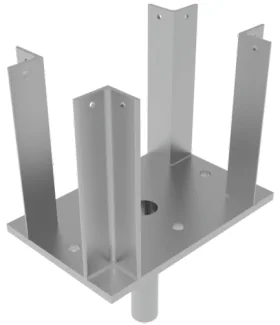

H20 Başlık
2,8 kg

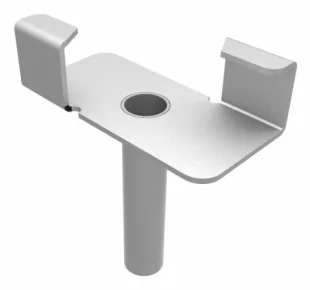

Kısa U Başlık
1 kg

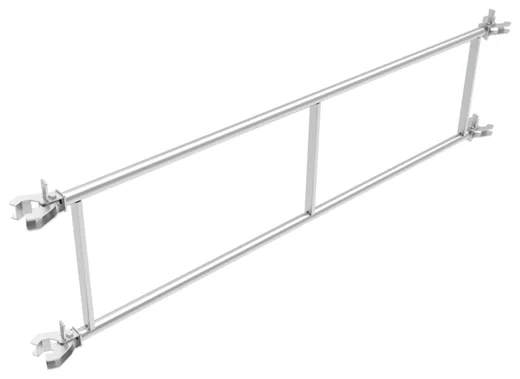

Dikme Bağlantı Kirişi
155–230 cm · 12–16 kg

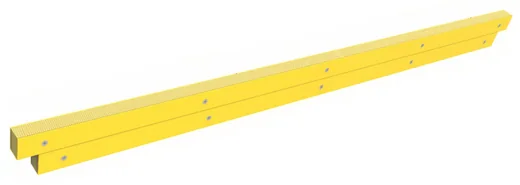

Ara Boşluk Kirişi
75–150 cm · 4,5–9 kg

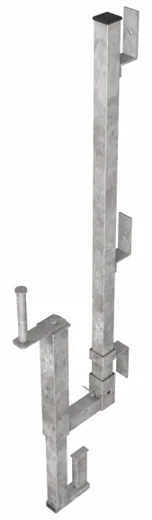

Döşeme Kenar Korkuluğu
9 kg
Kanca Plakası
0,4 kg

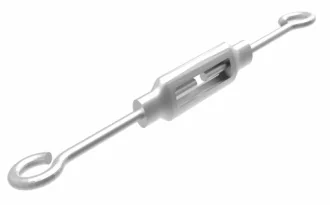

Çelik Halat Gergi Aparatı
3 kg
Alüminyum Döşeme Kalıp Sistemi
Kurulum aşamaları

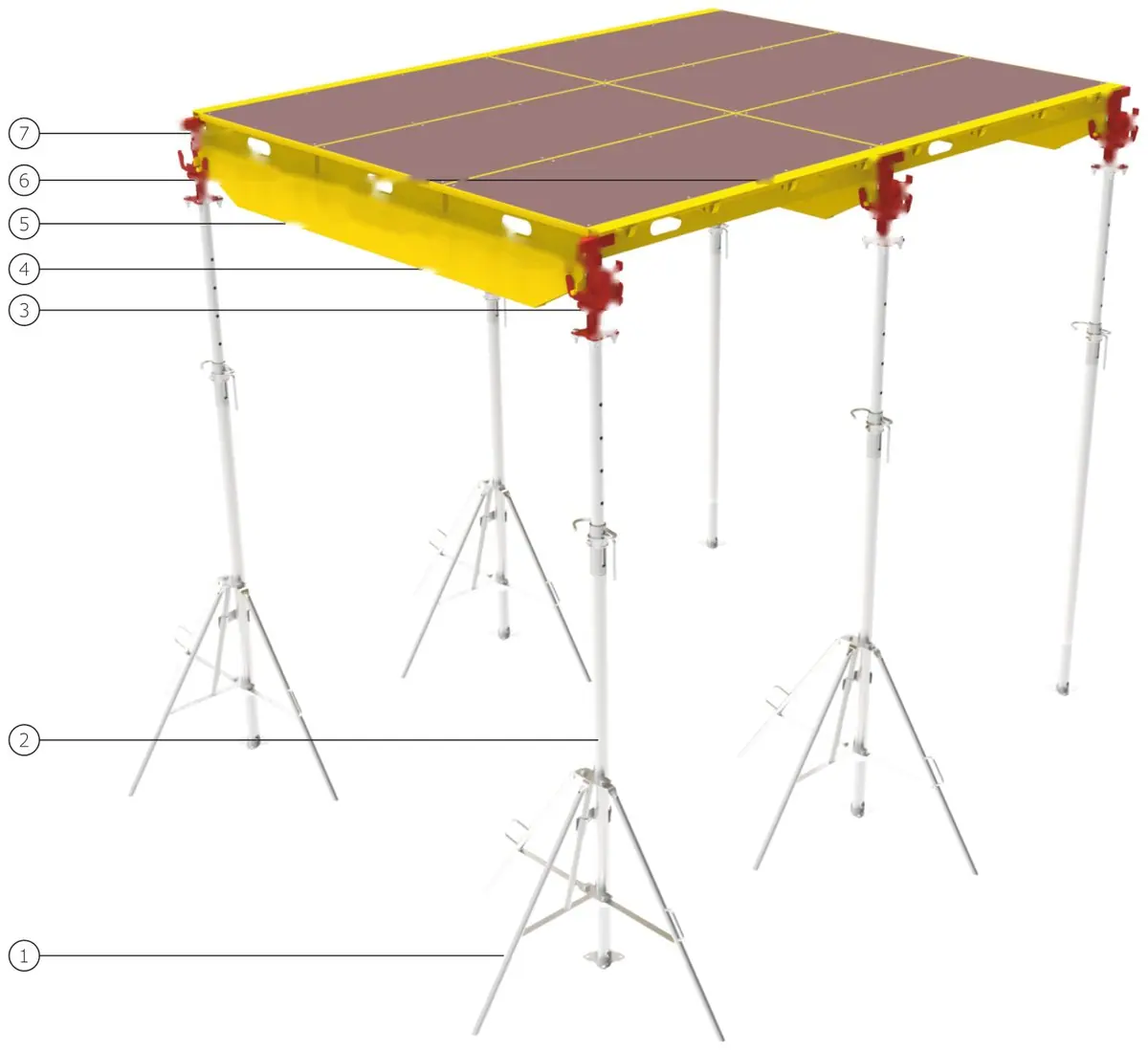

Genel görünüm
- Üç Ayak Sehpa
- EN 1065 Teleskopik Dikme
- Düşer Başlık
- Dolgu Başlığı
- Alüminyum Kiriş
- Dolgu Profili
- Alüminyum Panel
- Düşer başlıklar M10 cıvata ve somunla teleskopik dikmelere takılır, kilit parçasıyla sıkılır.

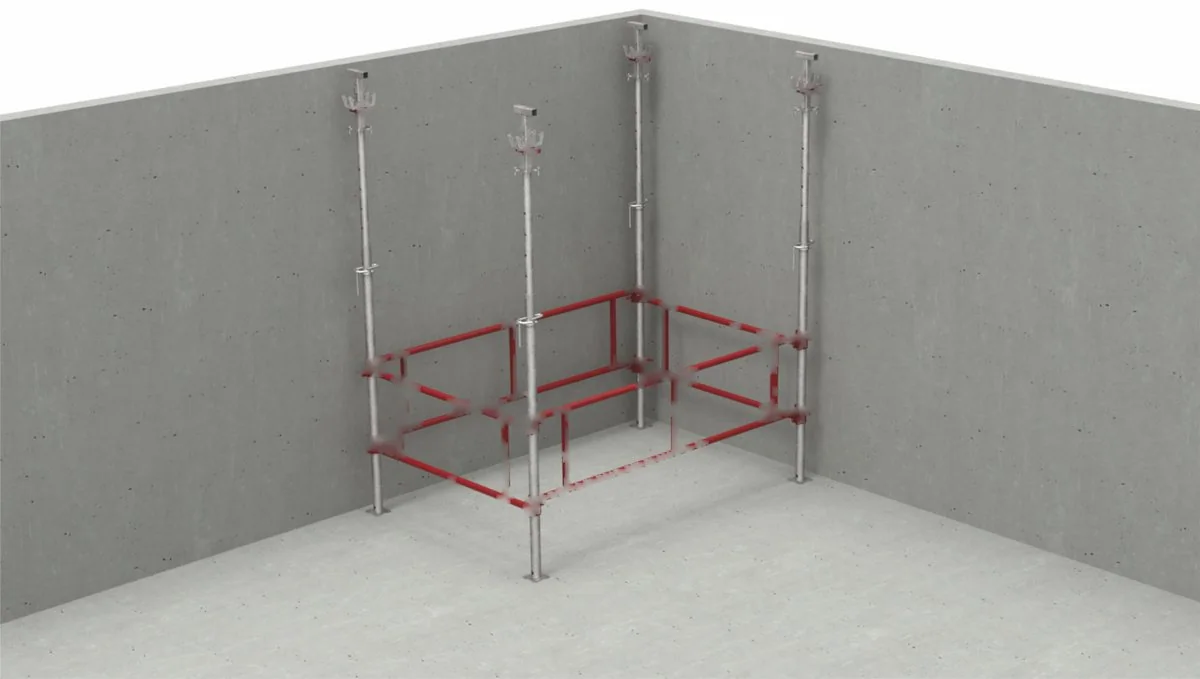

- Dört dikme, dikme bağlantı kirişleriyle birbirine bağlanarak ilk göz oluşturulur.

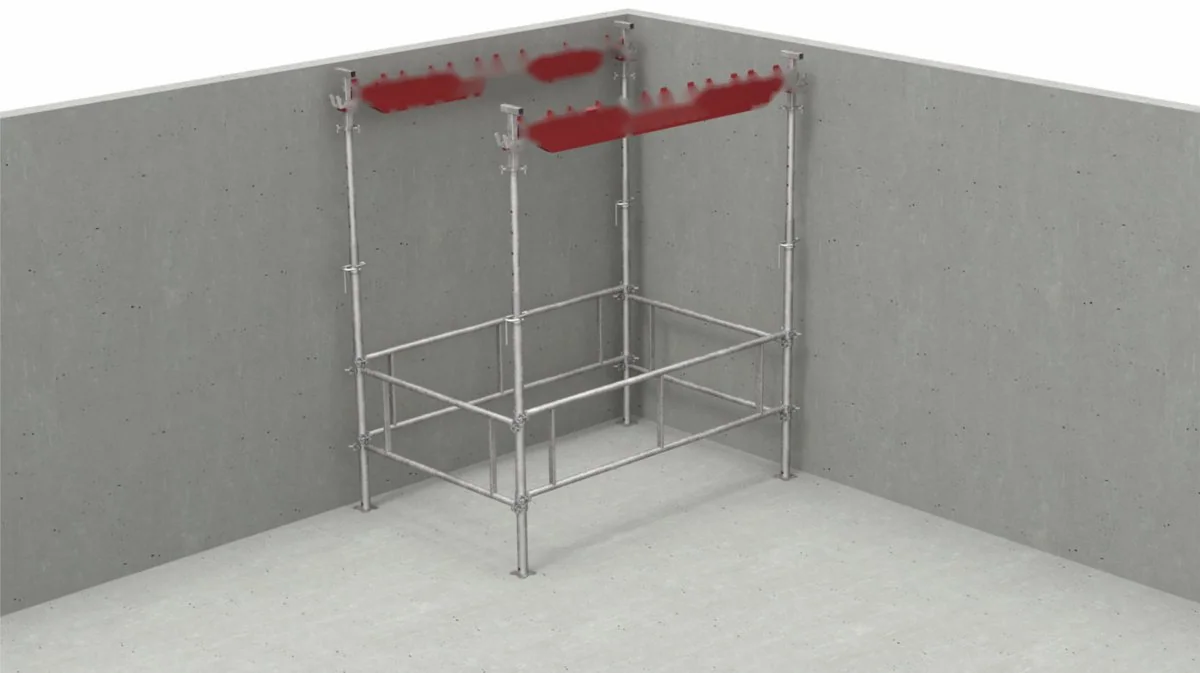

- Alüminyum kirişler düşer başlıklara oturtulur ve dikmeler terazide ayarlanır.

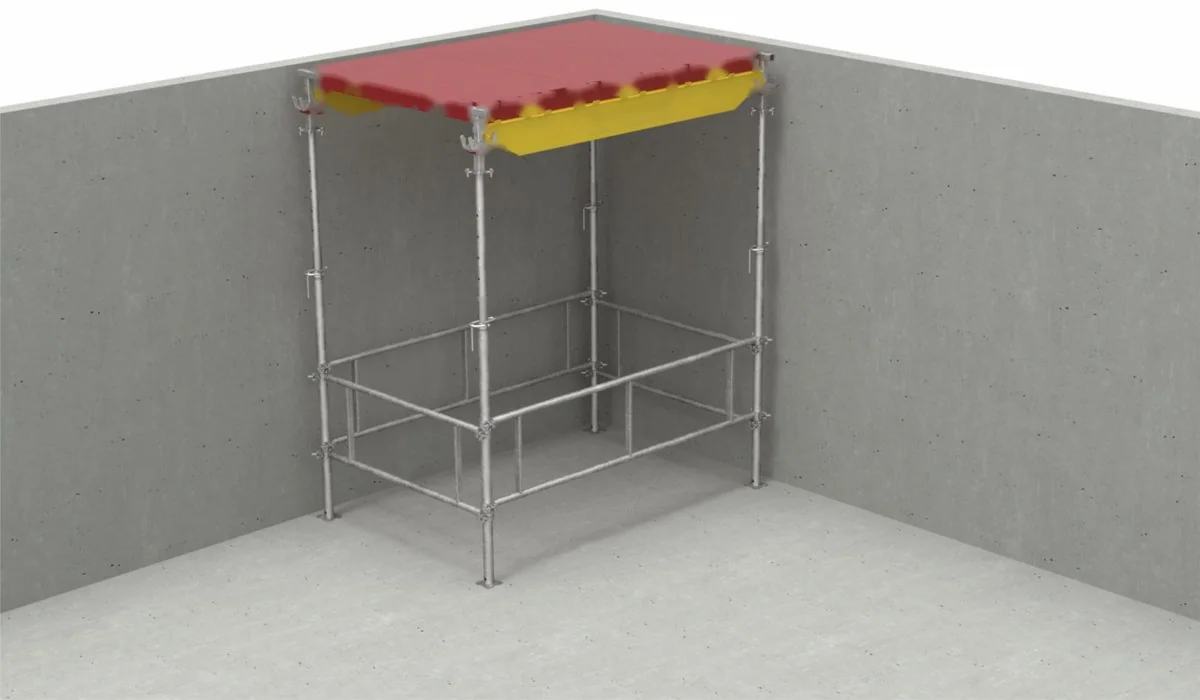

- Alüminyum paneller kirişlerin üzerine yerleştirilir.

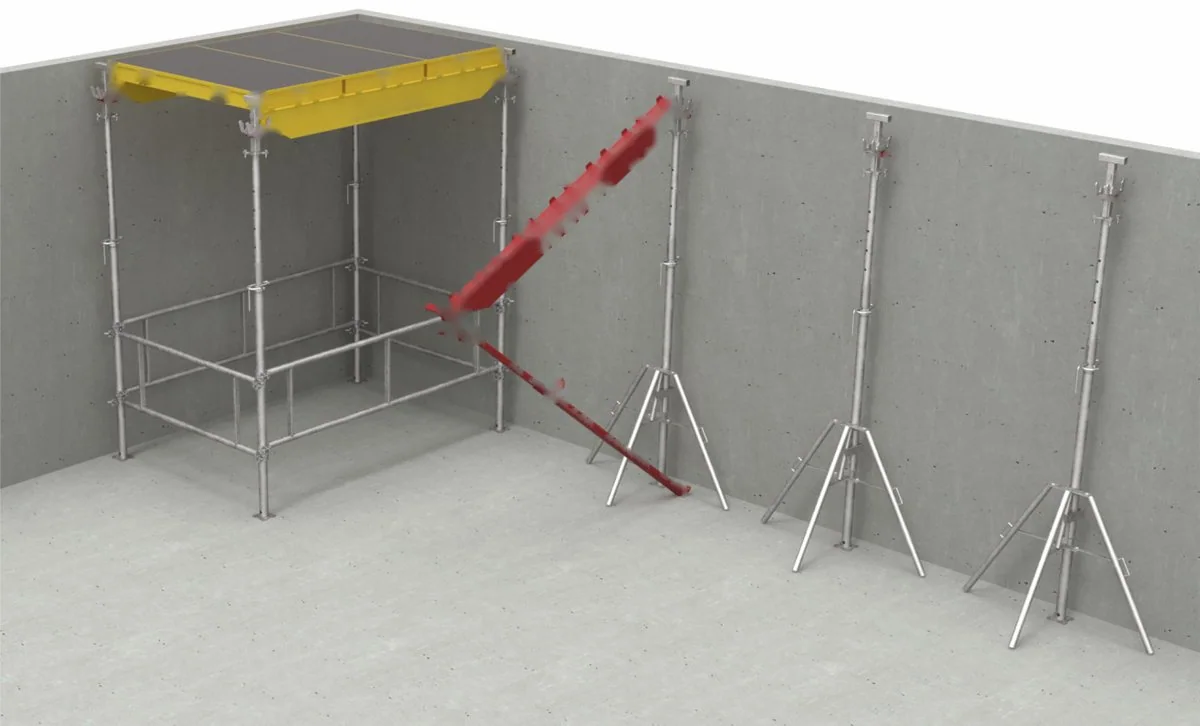

- İlk göz referans alınarak yeni dikmeler üç ayak sehpalarla yaklaşık 150 cm aks aralığıyla kurulur.
- Her yeni sıra kiriş ve panellerle aynı şekilde ilerletilir.
- Döşeme tamamlandığında kirişlere dik yöndeki aralıklar dolgu profilleriyle kapatılır.
- Beton prizini aldıktan sonra düşer başlık indirilir; kiriş ve paneller sökülürken dikmeler yerinde kalır.
Uygulama notları
- Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
- Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
- Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
- Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
- Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
Kataloglar
Alüminyum Döşeme Kalıp Sistemi kataloğu
Sistemin tanıtımı, tüm elemanların ölçü ve ağırlık tabloları, kurulum aşamaları ve teknik bilgiler tek PDF'te. Türkçe / İngilizce.
Kataloğu indir (PDF) · 4,2 MB Tüm kataloglar
