Güvenlikli Cephe İskelesi
Yüksek yapılarda güvenli, hızlı ve ekonomik cephe çözümü.
- 27 sistem elemanı
- 82 ölçü seçeneği
- 4 (3,00 kN/m²) Yük sınıfı
- W06 Genişlik sınıfı
Güvenlikli Cephe İskelesi hakkında
BLC Güvenlikli Cephe İskelesi; konut, ticari ve kamu yapılarının cephe işlerinde çalışanlara düşme riskine karşı tam korumalı, geniş ve düzenli çalışma katları sunar. Çerçeve esaslı modüler yapısı sayesinde az sayıda elemanla hızlı kurulur, sökülür ve şantiyeler arasında kolayca taşınır. Sistem, TS EN 12810 / TS EN 12811 standartlarına uygun olarak tasarlanmış ve TSE belgelidir.
Öne çıkan özellikler
- TSE belgeli, TS EN 12810-1/2 ve TS EN 12811-1/2 uyumlu
- Onaylı uygunluk raporu ile 100 m yüksekliğe kadar
- Sıcak daldırma galvaniz kaplama, uzun ömür
- Kapaklı merdivenli platform ile güvenli iniş-çıkış
- Pano Ø48×3 mm, çapraz Ø42×2,5 mm, yatay Ø34×2 mm
- Az parça, hızlı kurulum, kolay lojistik
Sistem elemanları
Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.

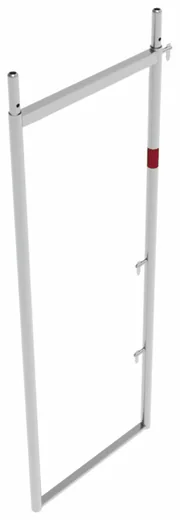

Tam Pano
200 cm · 17,5 kg

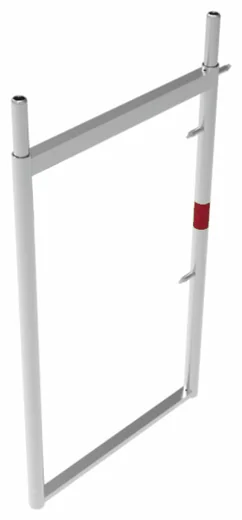

Yarım Pano
120 cm · 11,8 kg

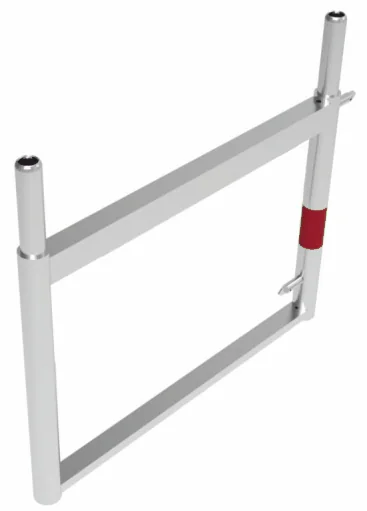

Çeyrek Pano
50 cm · 7,7 kg

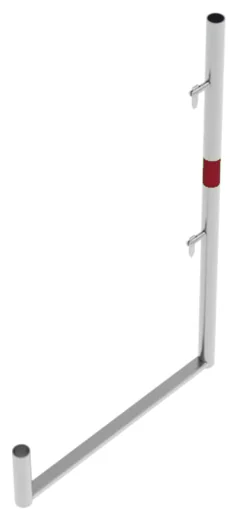

L Pano
120 cm · 5,9 kg
I Pano
120 cm · 4 kg
Başlangıç Ayağı
70 cm · 2,4 kg
Alt Ayar Mili Ø38
50–100 cm · 2,8–4,5 kg
Mafsallı Alt Ayar Mili Ø38
50–100 cm · 4,2–6,4 kg

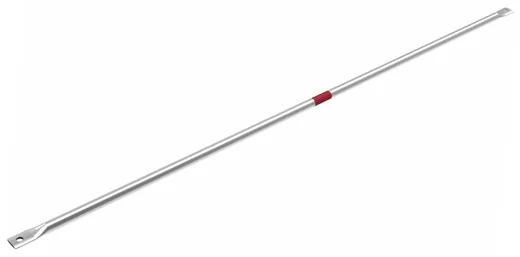

Yatay
70–300 cm · 1,2–4,7 kg

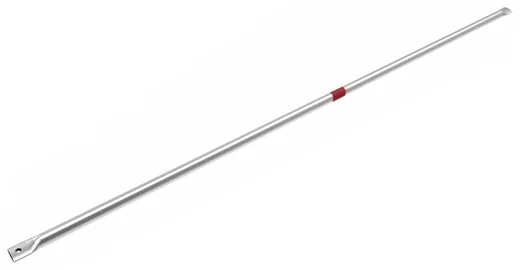

Çapraz
75–300 cm · 5–8,8 kg

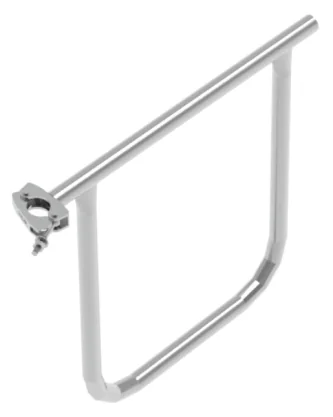

Yan Korkuluk - U Tip
65 cm · 3,5 kg

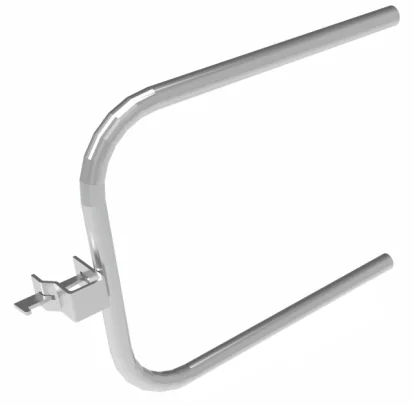

Konsol Korkuluk
35–105 cm · 2,1–5,1 kg

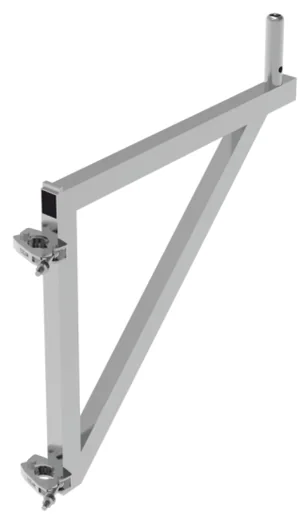

Konsol
35–105 cm · 4–9,75 kg

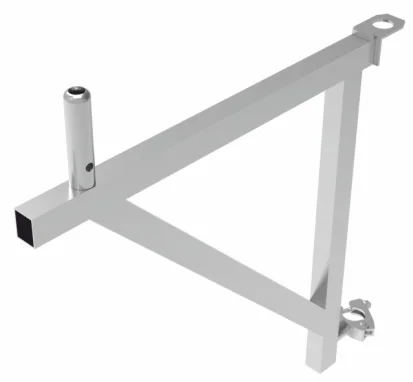

Döner Konsol
65 cm · 7 kg
Topukluk
42–300 cm · 1–6,7 kg

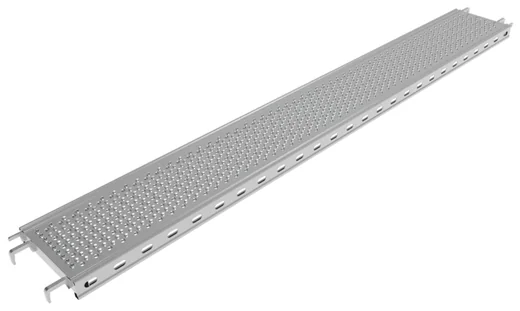

Çelik Platform 32
70–300 cm · 6–19 kg
Çelik Merdivenli Platform 63
125–300 cm · 25–45 kg
Alüminyum Merdivenli Platform 63
125–300 cm · 19–25 kg
Ayarlı Köşe Dönüş Platformu
70 cm · 11,5 kg
Üçgen Köşe Platformu
40–65 cm · 4,5–7,9 kg
Açılı Köşe Platformu
125–375 cm · 8,75–22,3 kg

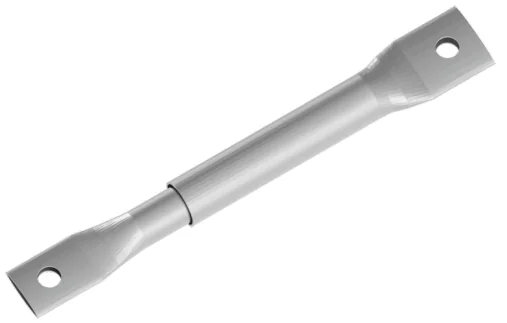

Teleskopik Yatay
30-45 … 106-180 · 0,9–3 kg

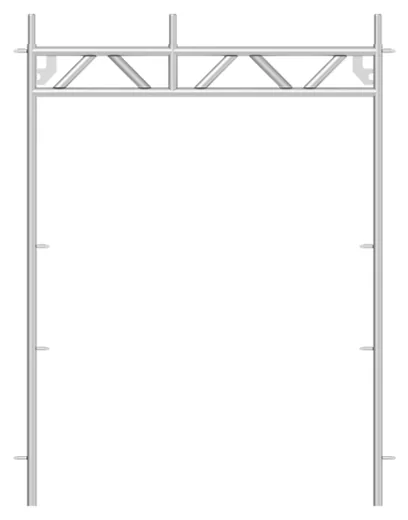

Yürüme Yolu Panosu
170×225 · 31,5 kg
Alüminyum Taşıyıcı Kiriş
350–750 cm · 13,8–26,4 kg

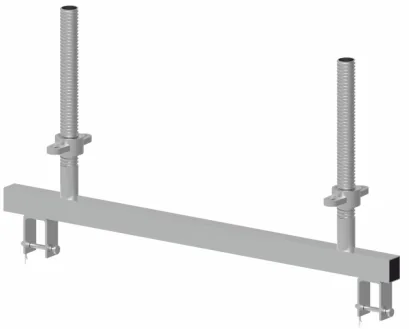

Kiriş Adaptörü
70 cm · 8,5 kg

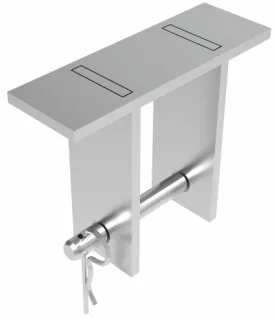

Platform Kilit Aparatı
0,4 kg

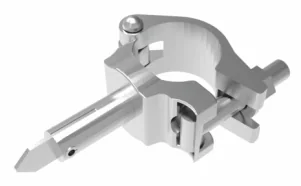

Pimli Kelepçe
0,55 kgKurulum aşamaları

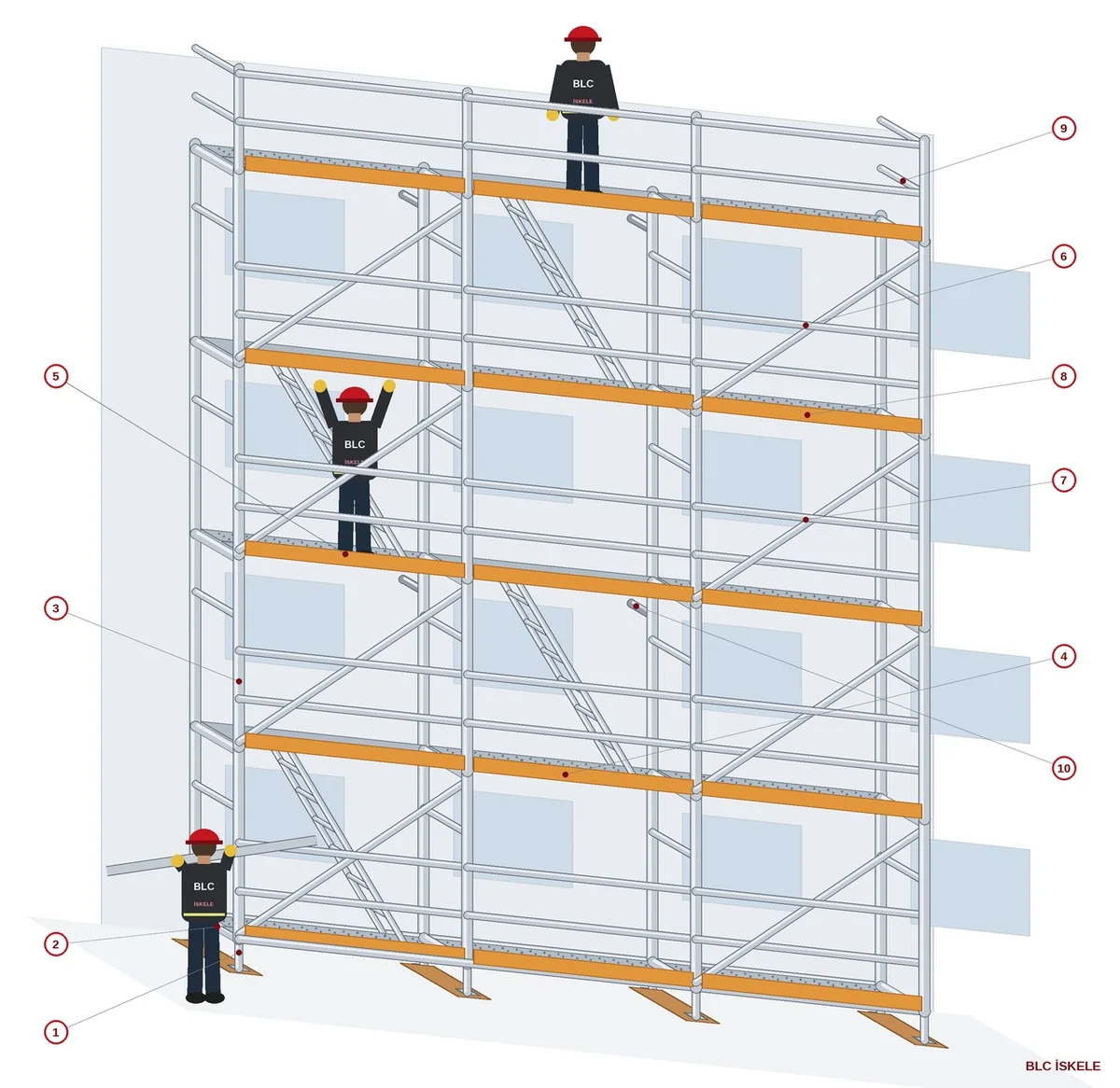

Genel görünüm
- Alt Ayar Mili
- Başlangıç Ayağı
- Tam Pano (H Çerçeve)
- Çelik Platform
- Merdivenli Platform
- Korkuluk Yatayı
- Çapraz
- Topukluk
- Yan Korkuluk
- Ankraj (Duvar Bağlantısı)

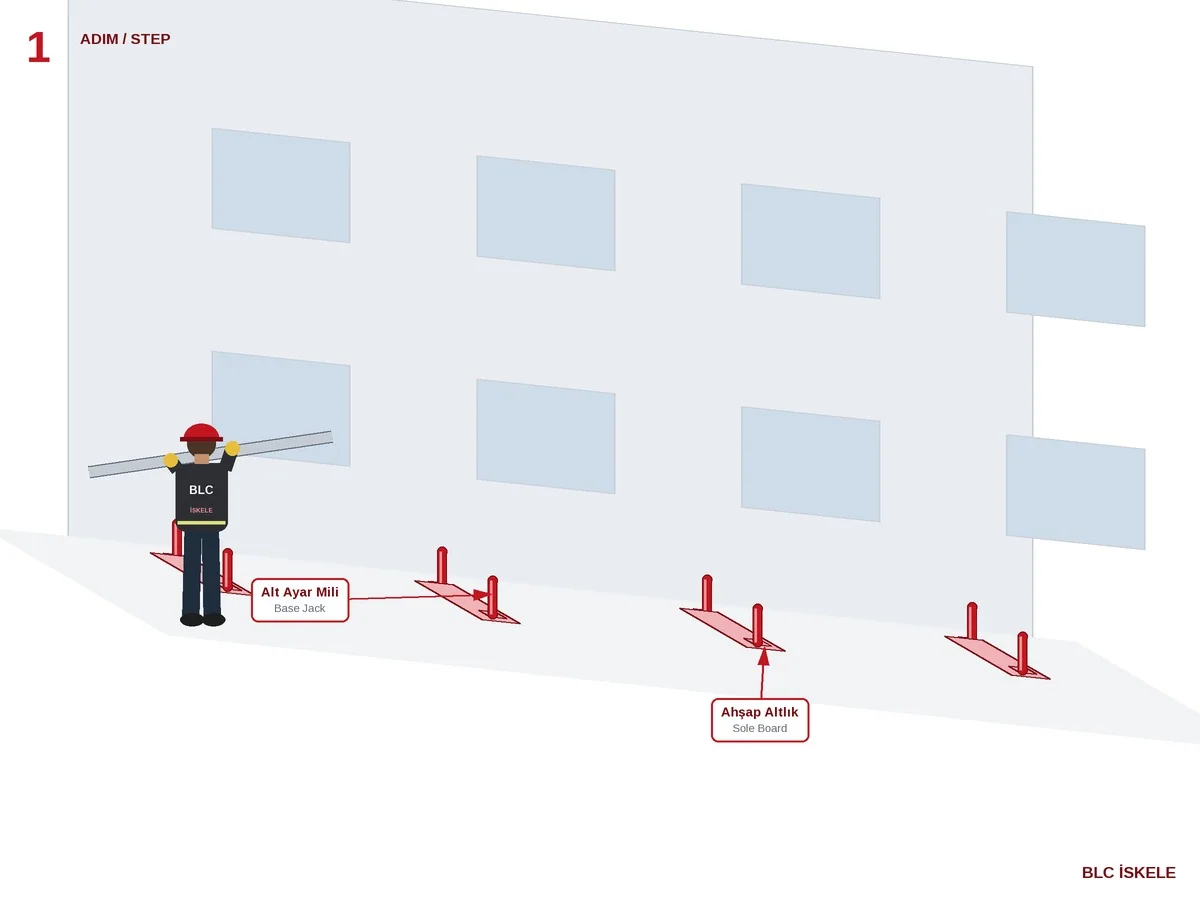

- Kurulum projesine göre alt ayar millerinin yerleri ve yükseklikleri ayarlanır.

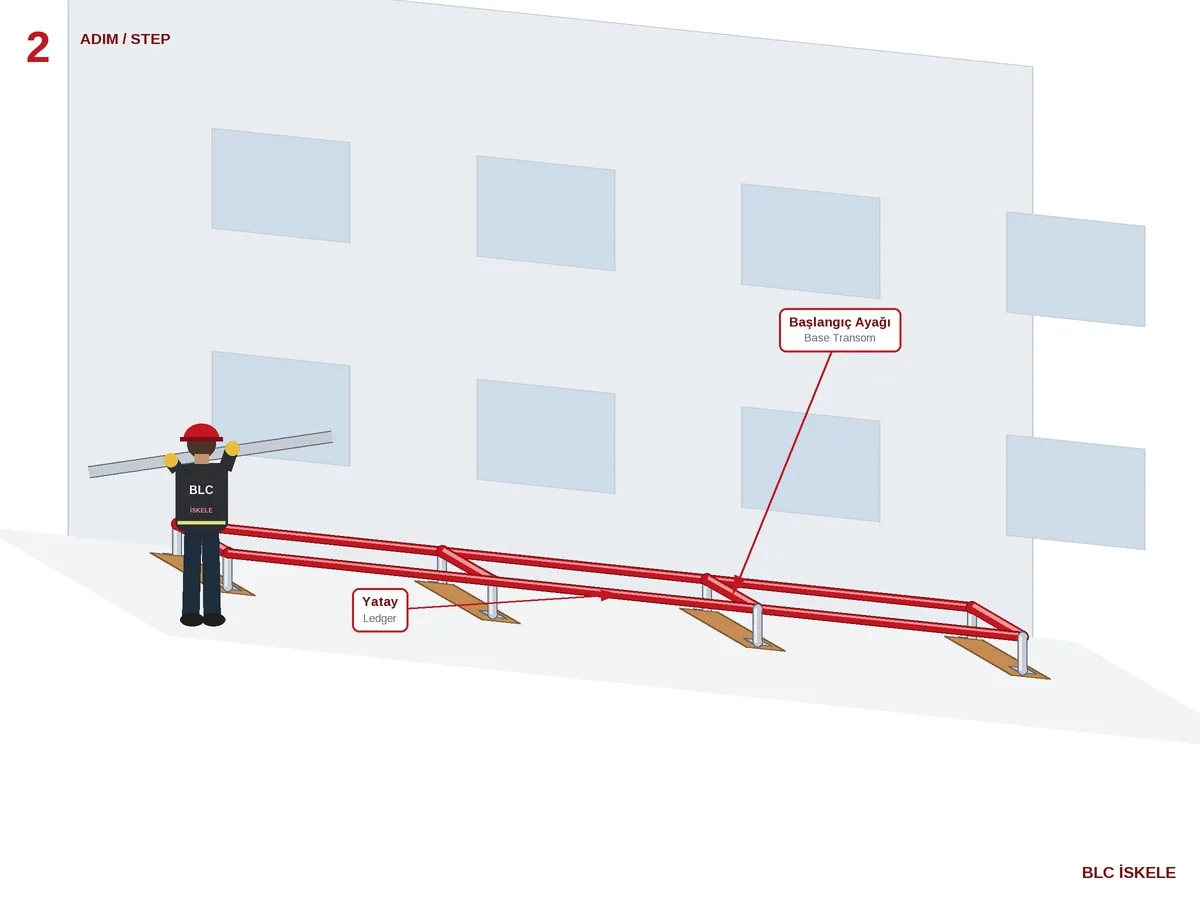

- Başlangıç ayakları ayar millerine takılır, yataylarla aralıklar sabitlenir ve sistem terazisine alınır.

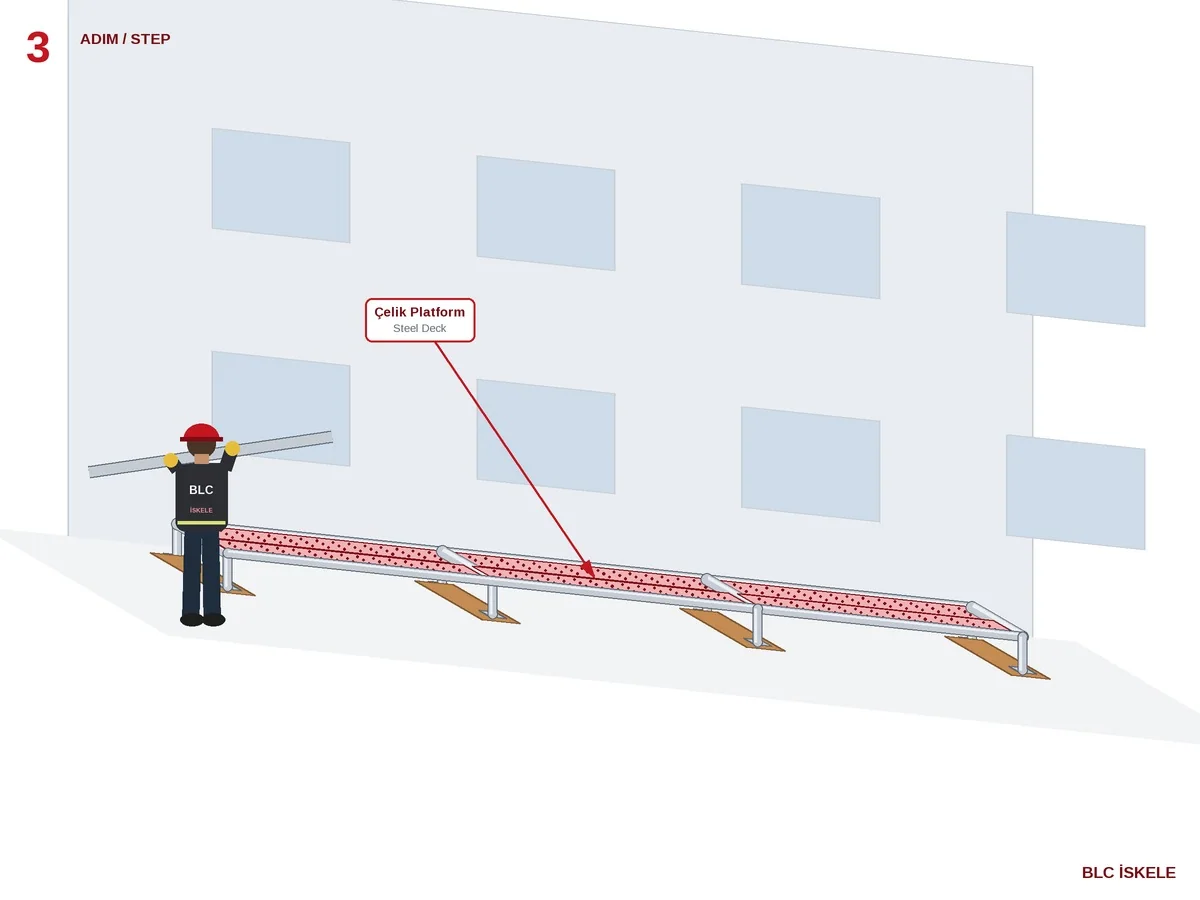

- Merdiven çıkışı olacak gözlerde platformlar başlangıç seviyesine yerleştirilir.

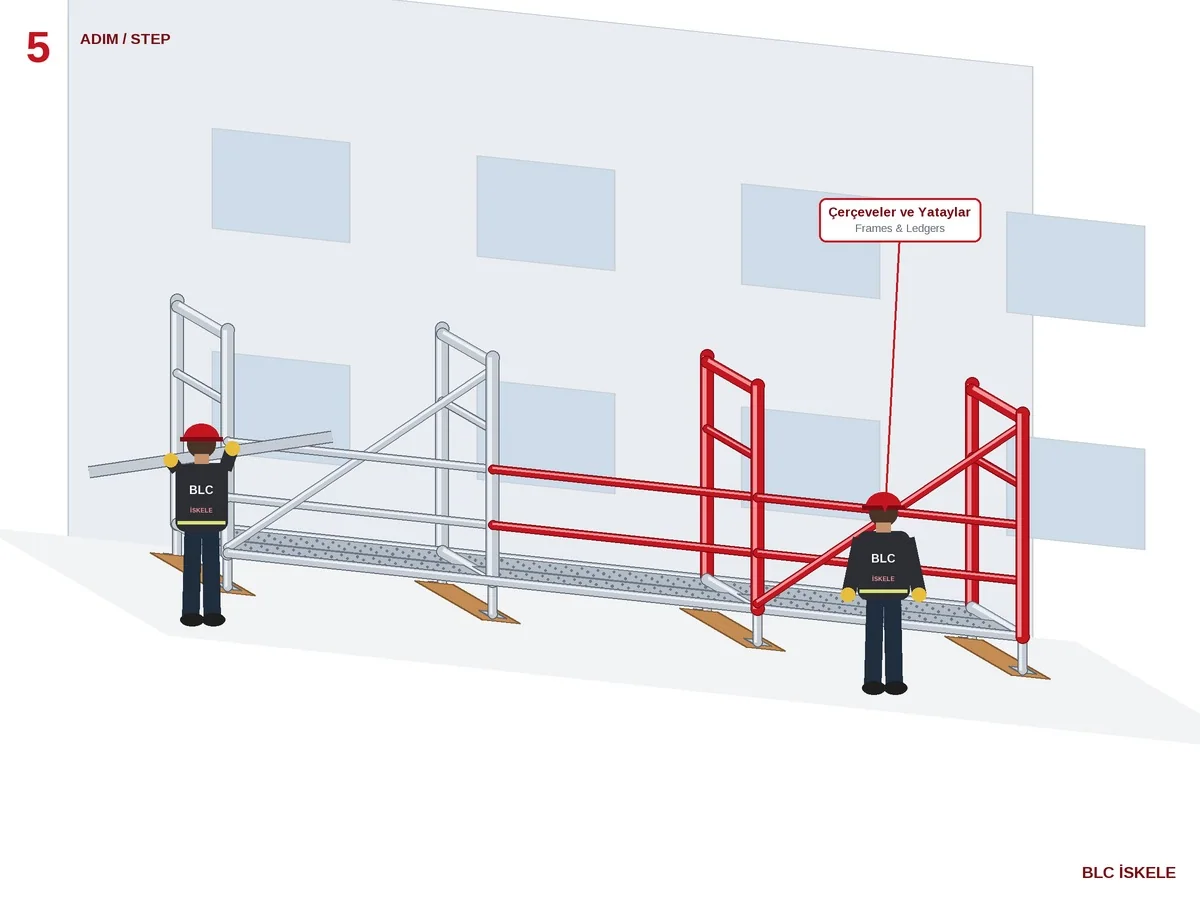

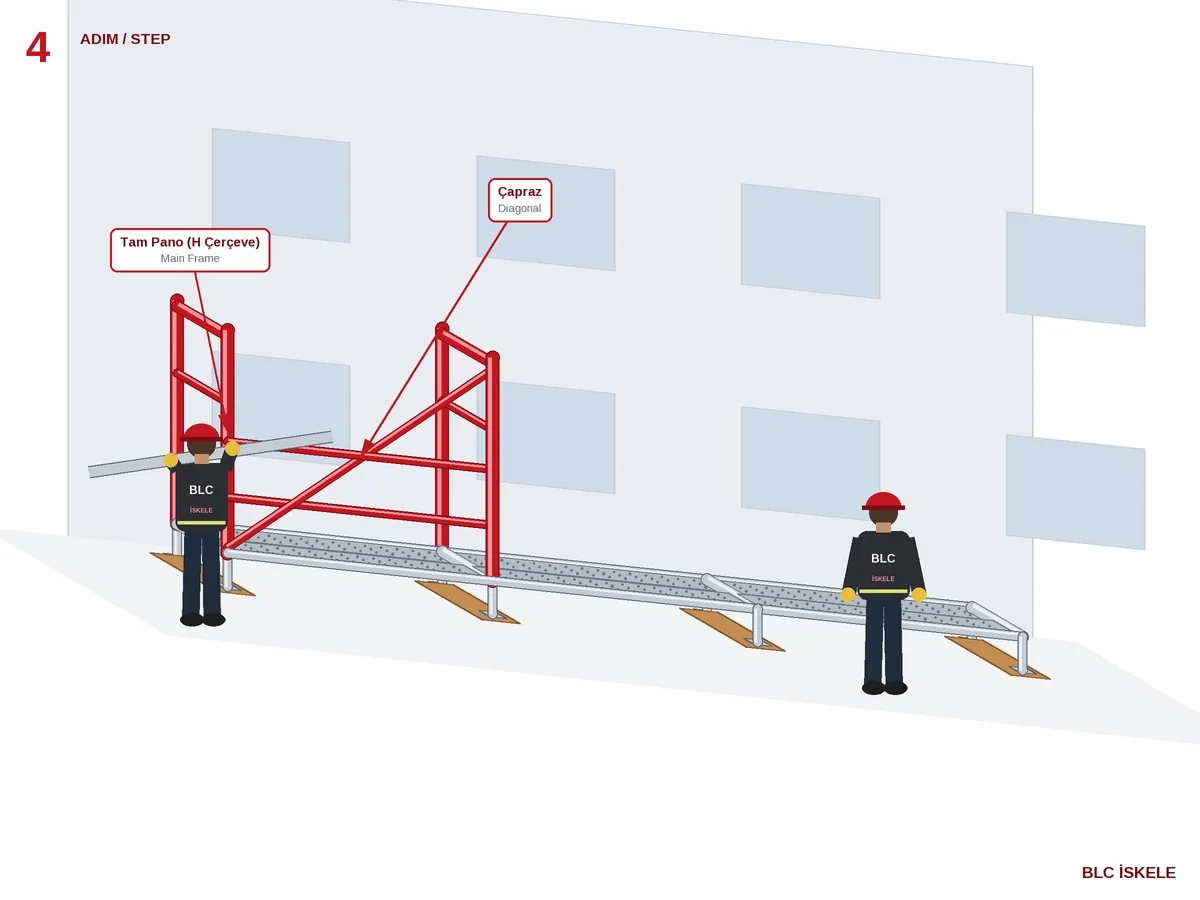

- İlk göz, düşey elemanlar, yataylar ve projede öngörülen çaprazlarla oluşturulur.
- Aynı düzenle birinci kat tamamlanır.

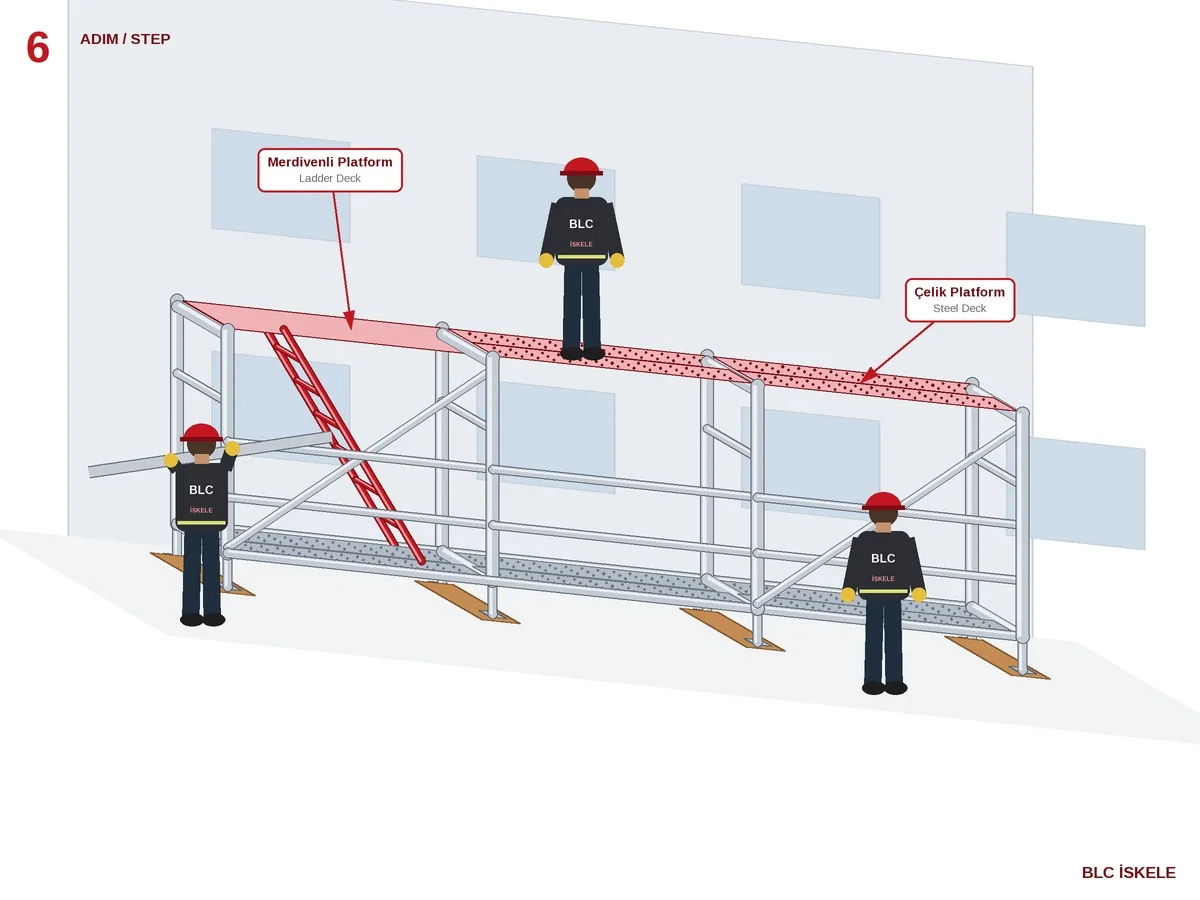

- Üst kat platformları, merdivenli platformların konumlarına dikkat edilerek yerleştirilir.

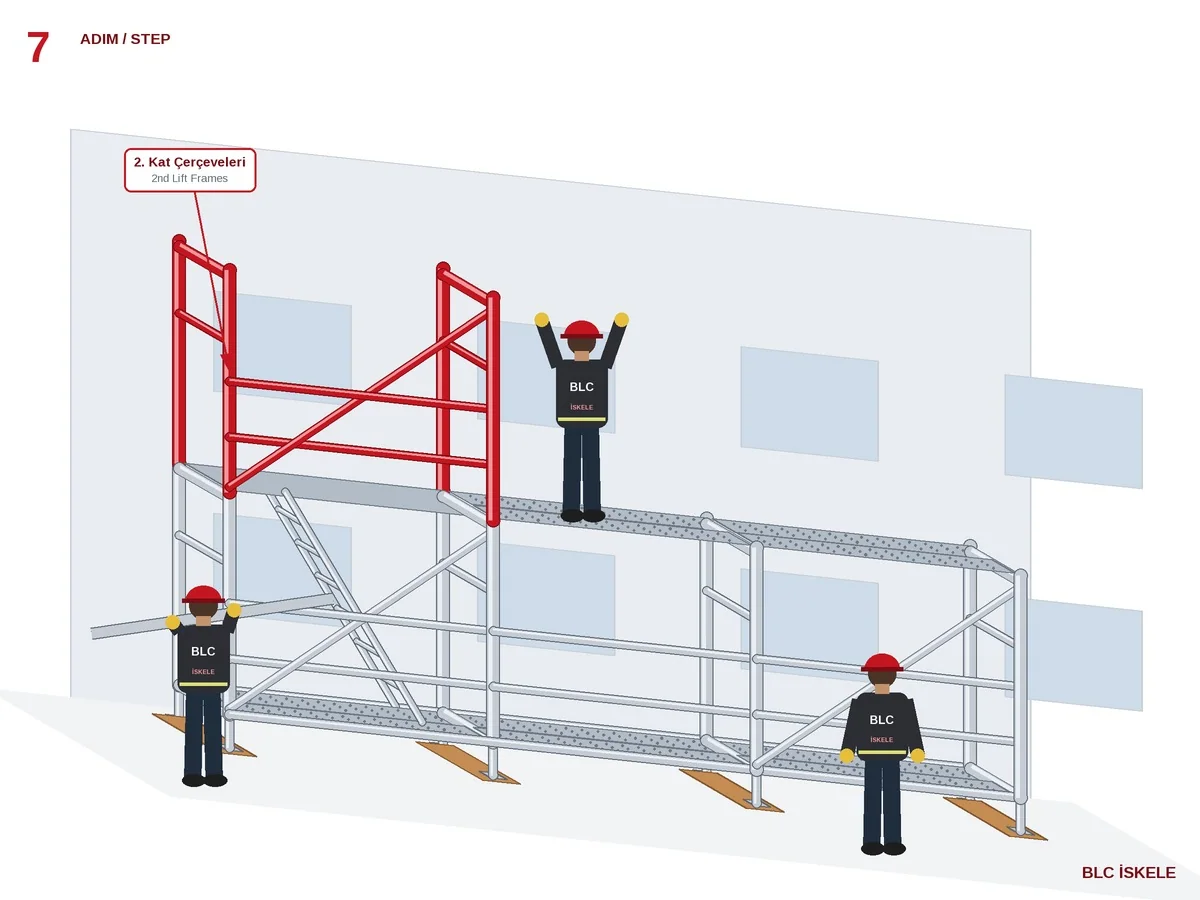

- İkinci katın ilk gözü düşey elemanlar, yataylar ve çaprazlarla kurulur.

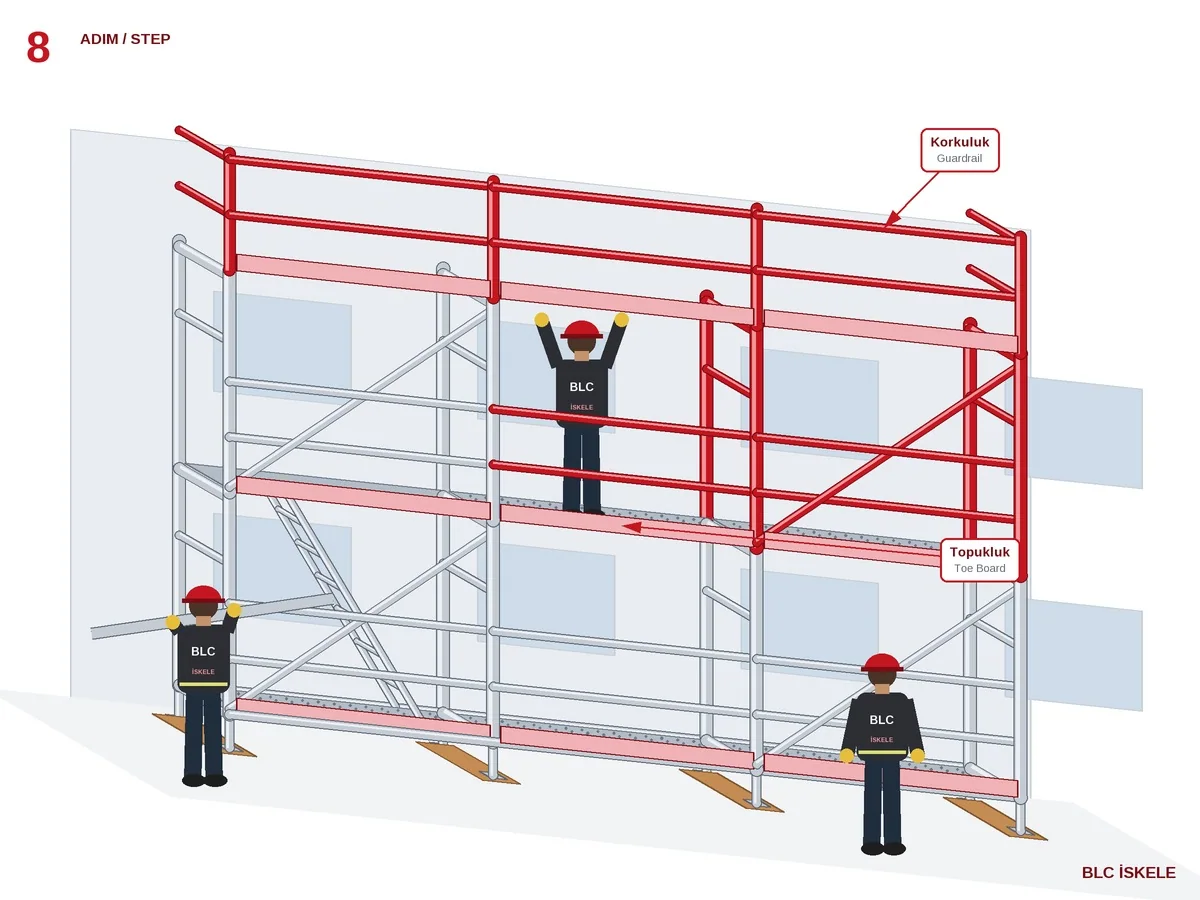

- İkinci kat tamamlanır; topukluklar ve korkuluklar takılır.
- İskele, projede belirtilen aralıklarla cepheye ankrajlanır.
- Kurulum, istenen yüksekliğe kadar aynı sırayla sürdürülür.
Uygulama notları
- Çalışma katları arasındaki net baş mesafesi en az 1,90 m olmalıdır.
- Her çalışma katında iki sıra korkuluk ve topukluk bulunmalıdır.
- Ankraj aralıkları ve yük sınıfı statik projeye göre belirlenir.
- Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
- Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
- Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
- Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
- Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.
Güvenlikli Cephe İskelesi kataloğu
Sistemin tanıtımı, tüm elemanların ölçü ve ağırlık tabloları, kurulum aşamaları ve teknik bilgiler tek PDF'te. Türkçe / İngilizce.

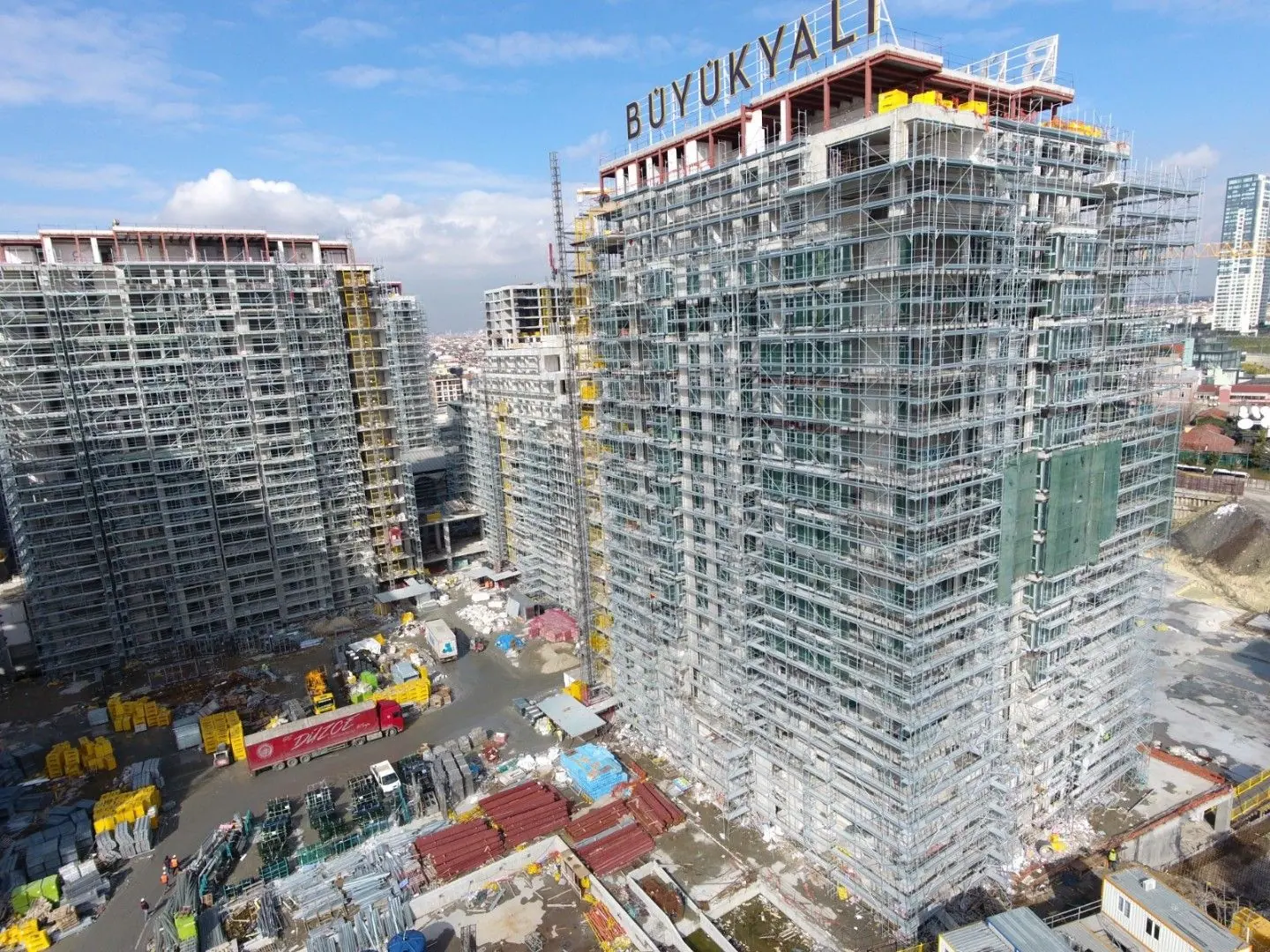

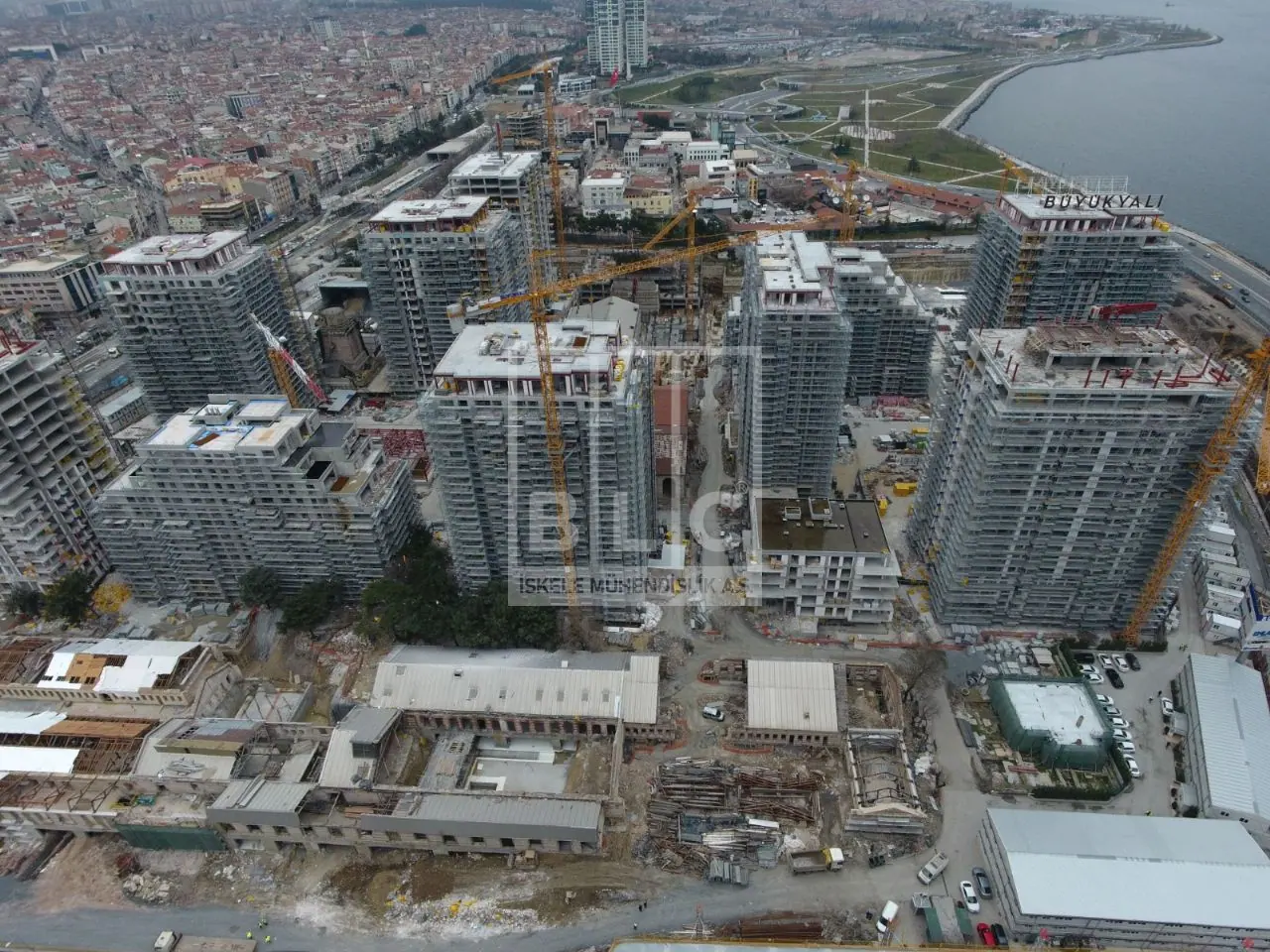

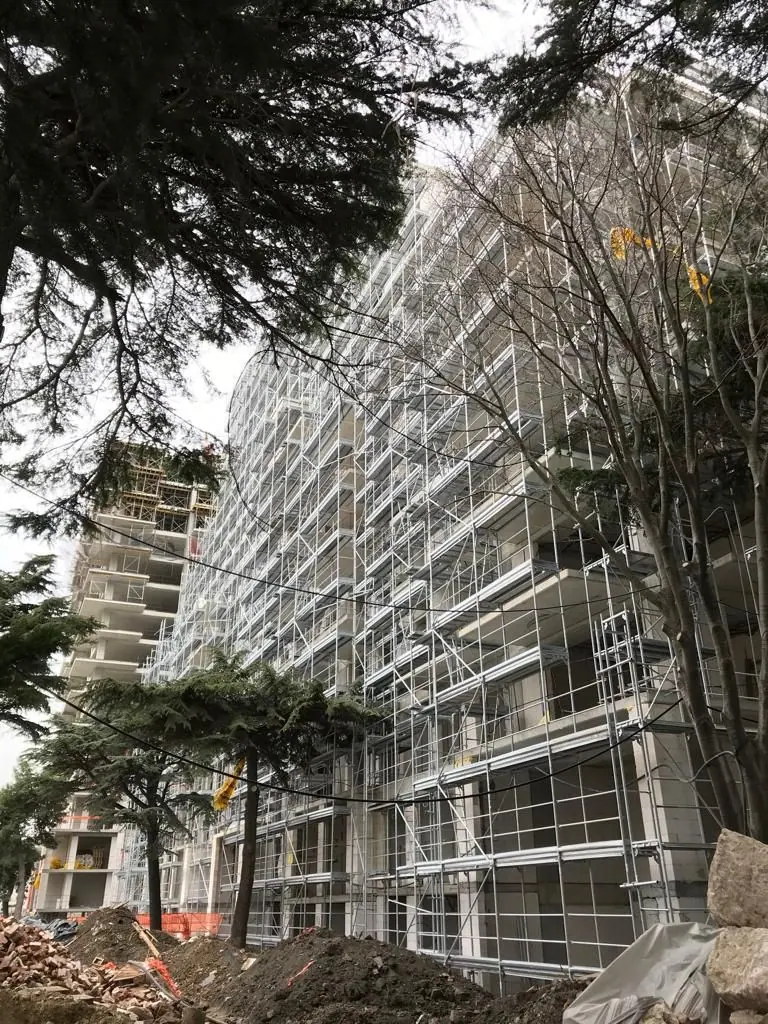

Kataloğu indir (PDF) · 5,1 MB Tüm kataloglarBüyükyalı İstanbul · Özak GYO · Zeytinburnu
Merak edilenler
Güvenlikli cephe iskelesi hangi standartlara uygundur?
TS EN 12810-1/2 ve TS EN 12811-1/2 standartlarına uygun olarak üretilir ve TSE belgelidir.
Kaç metre yüksekliğe kadar kurulabilir?
Onaylı uygunluk raporuyla 100 m yüksekliğe kadar kurulabilir; ankraj aralıkları statik projeye göre belirlenir.
Cephe iskelesi metrajı nasıl hesaplanır?
Metraj genellikle cephe genişliği × iskele yüksekliği (m²) olarak hesaplanır; köşe dönüşleri ve konsollar ayrıca eklenir. Ölçülerinizi gönderin, malzeme listesini çıkaralım.
