Cup-Lock İskele Sistemi

CLS

Cup-Lock İskele Sistemi hakkında

BLC Cup-Lock İskele Sistemi, dikmeler üzerindeki alt ve üst kap (cup) bağlantısı sayesinde yatay elemanların tek bir çekiç darbesiyle kilitlendiği, cıvatasız ve hızlı kurulan bir sistemdir. Döşeme altı taşıyıcı iskele olarak H20 kirişler ve DYB ayar milleriyle birlikte kullanılır; aynı zamanda cephe ve çalışma iskelesi olarak da kurulabilir.

Öne çıkan özellikler

Tek hamlede kilitlenen kap bağlantısı
Cıvata ve gevşek parça yok
Döşeme altı taşıyıcı ve çalışma iskelesi
H20 kiriş ile uyumlu DYB ayar milleri

Cup-Lock İskele Sistemi

Sistem elemanları

Ölçü ve ağırlık tablosu için elemanın üzerine tıklayın.

Cup-Lock İskele Sistemi

Kurulum aşamaları

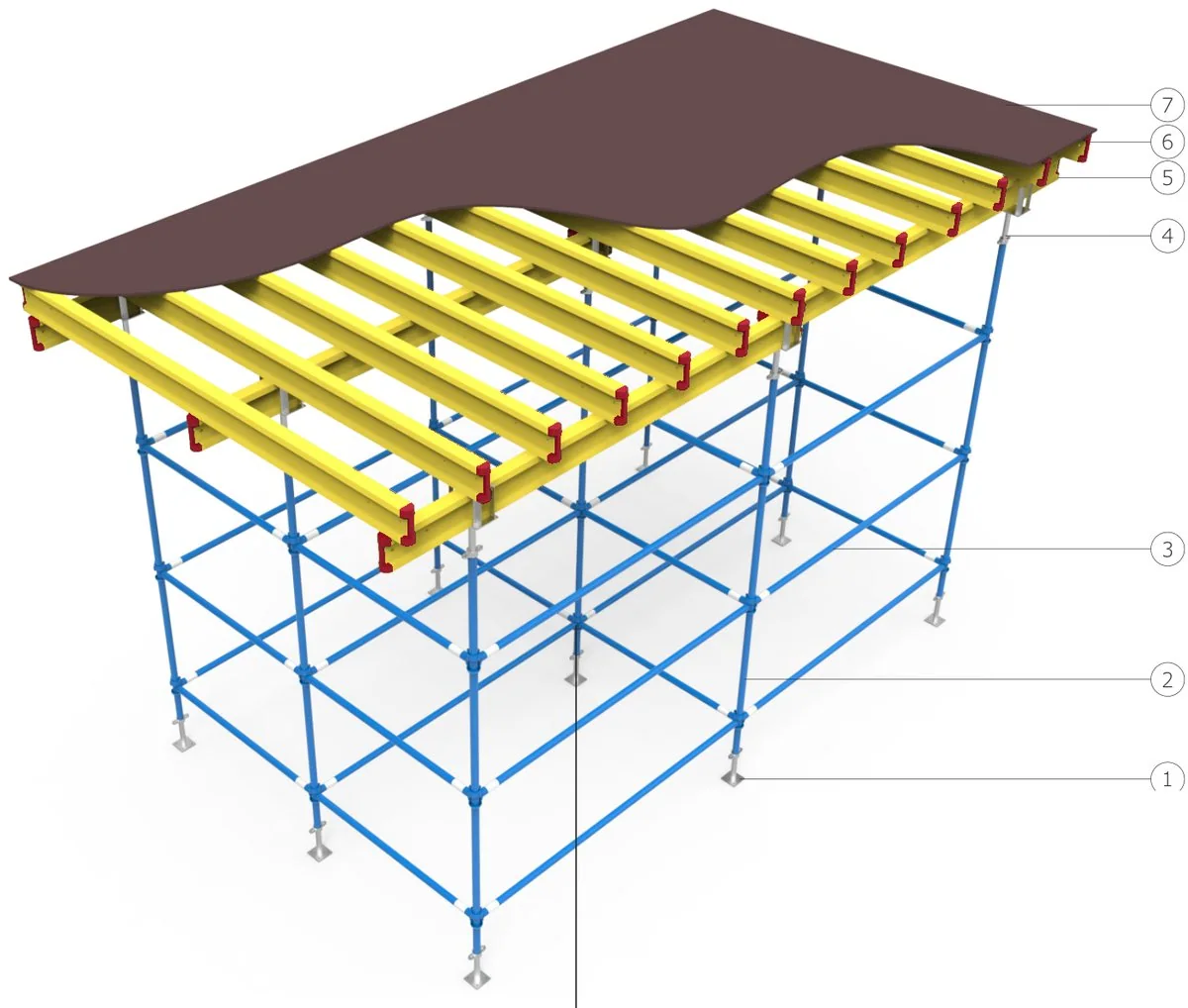

Genel görünüm

Alt Ayar Mili Ø38

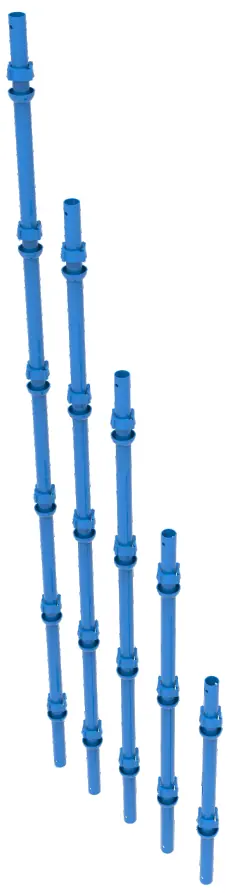

Cup-Lock Dikme

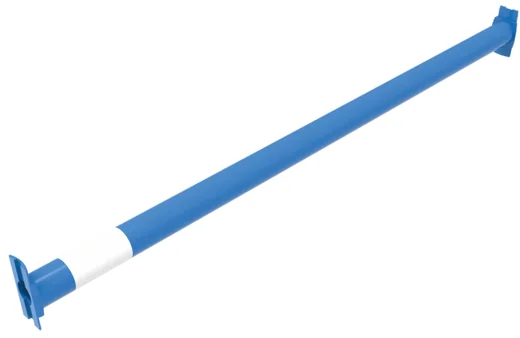

Cup-Lock Yatay

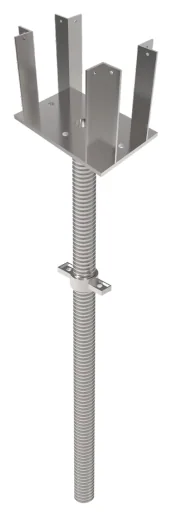

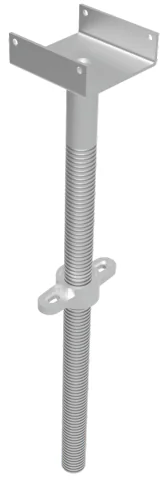

Ayar Mili DYB Ø38
Ana Taşıyıcı - H20 Kiriş
Tali Taşıyıcı - H20 Kiriş
Plywood

Alt ayar milleri projede belirtilen aks aralıklarına yerleştirilir ve kotları ayarlanır.
Dikmeler ayar millerine oturtulur.
Yataylar alt kaplara yerleştirilir; üst kap indirilip çekiçle sıkıştırılarak kilitlenir.
Sistem terazisine alınır; projede gösterilen yerlere çapraz bağlantı yapılır.
Dikme ekleriyle istenen yüksekliğe çıkılır; her kat aynı şekilde kilitlenir.
DYB ayar milleri takılır ve kalıp kotuna göre ayarlanır.
Ana ve tali H20 kirişler projeye göre yerleştirilir.
Plywood döşenerek kalıp yüzeyi tamamlanır.

Uygulama notları

Kurulum, söküm ve değişiklikler yalnız eğitimli ve yetkin (MYK belgeli) ekiplerce, onaylı kurulum projesine göre yapılmalıdır.
Hasarlı, deforme olmuş veya eksik parçalı elemanlar kesinlikle kullanılmamalıdır.
Kurulum zemini düz, sağlam ve gelen yükleri taşıyabilecek nitelikte olmalıdır.
Sistem; kurulumdan sonra, düzenli aralıklarla, her değişiklikten ve olumsuz hava koşullarından sonra yetkili kişilerce kontrol edilmelidir.
Yerel mevzuata ve iş sağlığı ve güvenliği kurallarına uyulmalıdır.

KATALOGCup-Lock İskele Sistemi

PDF · 4,0 MB · TR / EN

Kataloğu indir (PDF) ↓
